Lüftungsgitter Rahmeneinbau W415VA
Lüftungsgitter für Rahmeneinbau W415VA
Dosierbares Lüftungsgitter mit V-Lamellen
Download PDF Katalog Lüftungsgitter W4115VA
 |
 |
| Lüftungsgitter mit V-Lamellen, stochersicher | Dosierbares Lüftungsgitter mit Stocherschutz |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

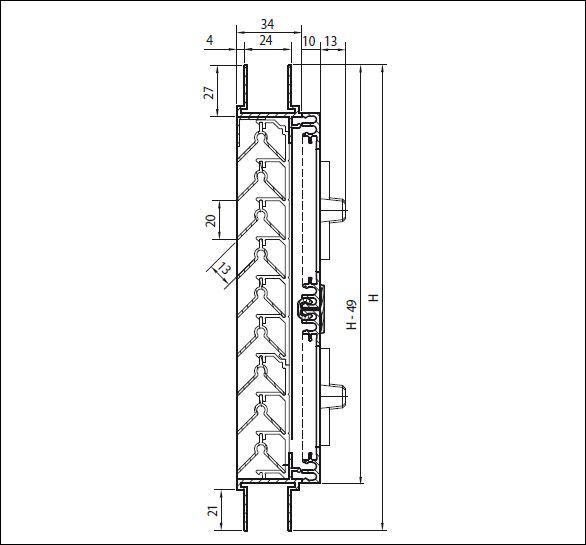

Maße
Lamellenabstand: 20 mm
Einspannstärke: 24, 28 oder 32 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Dosierbar in Kombination mit 100, 130 und 150 mm Lüftungsschiebern oder mit isolierter Aluminiumtür (415/D)
Mindestmaße: 200 x 130 mm
Stochersicher
Typische Anwendungsbereiche
 |
 |
 |
| Anwendungsbeispiel dosierbare Lüftung in einem Klassenzimmer | Anwendungsbeispiel aus der Industrie. Dosierbares Lüftungsgitter Innenseite. | Ansicht Außenseite mit stochersicheren V-Lamellen. |
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Bedienung (pro Schieber)
Drehknopf (Standard)
Gestänge
Zugschnur
Motor
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 34,24 |
| Ce-Koeffizient | 0,171 |
| (Für Kombination mit 100, 130 und 150 mm Lüftungen) | |
| IP-Klasse (Lüftungsgitter mit Insektenschutz) | IP2XD |
Ausschreibungstext
Lüftungsgitter mit durchstochersicheren, waagrechten und stranggepressten V-Lamellen aus
Aluminium (AL Mg Si 0,5), Lamellenabstand 20mm, abschließbar mittels
Innenschieber an der Rückseite mit integriertem Edelstahl- Insektenschutzgitter
2,3x2,3mm Maschung, mit Einspannrahmen 24mm für Einbau im Glasfalz,
naturfarbig eloxiert / in RAL …. beschichtet,
Totalmasse der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W415 für Rahmeneinbau
Artikel-Nr.: W415
