Lüftungsgitter Rahmeneinbau W484
Lüftungsgitter für Rahmeneinbau W484
Lüftungsgitter für Rahmeneinbau, mittelschwere
Ausführung, Lamellenabstand 50 mm
Download PDF Katalog Lüftungsgitter W484
 |
 |

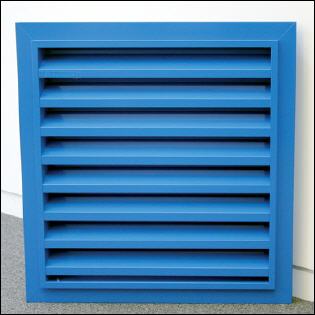

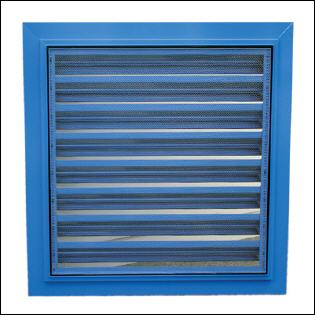

| Aluminium Lüftungsgitter W484, Außenansicht | Aluminium Lüftungsgitter W484 mit Fliegengaze aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

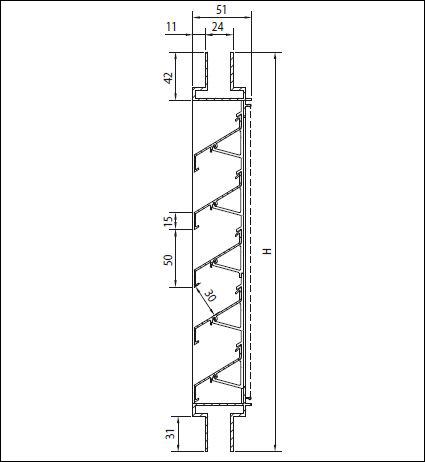

Maße
Lamellenabstand: 50 mm
Einspannstärke: 24 oder 28 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 220 x 220 mm
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Optionen
Wasserabflussrinne
Abnehmbarer Insektenschutzfilter
Dosierbarer Typ W484/VA - gleiche Bauweise wie Typ W414/VA
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 9,41 |
| K-Faktor (Abfuhr | 9,47 |
| Ce-Koeffizient | 0,326 |
| Cd-Koeffizient | 0,325 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 60% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | P2XD |
Lüftungsgitter für Rahmeneinbau 484, mittelschwere Ausführung
mit waagrechten feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 50mm, mit Einspannrahmen 24mm für Einbau im
Glasfalz oder P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter 2,3x2,3mm Maschung, Physischer
freier Querschnitt 60 %
Totalmaße der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W484 für Wandanbau
Artikel-Nr.: W484
