Lüftungsgitter Rahmeneinbau W425GL
Lüftungsgitter für Rahmeneinbau W425GL
Schwere Ausführung
Download PDF Katalog Lüftungsgitter W425GL
 |
 |

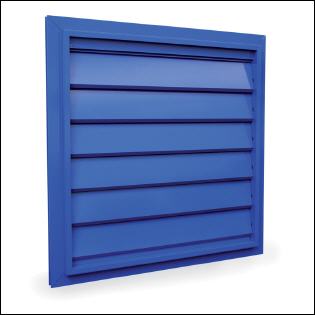

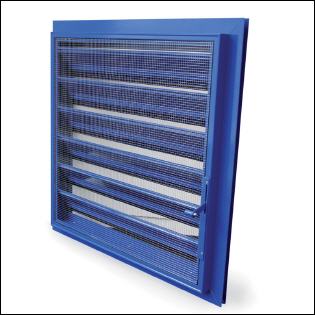

| Alumium Lüftungsgitter W425GL für Rahmeneinbau, schwere Ausführung | Alumium Lüftungsgitter W425GL mit Fliegengitter aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

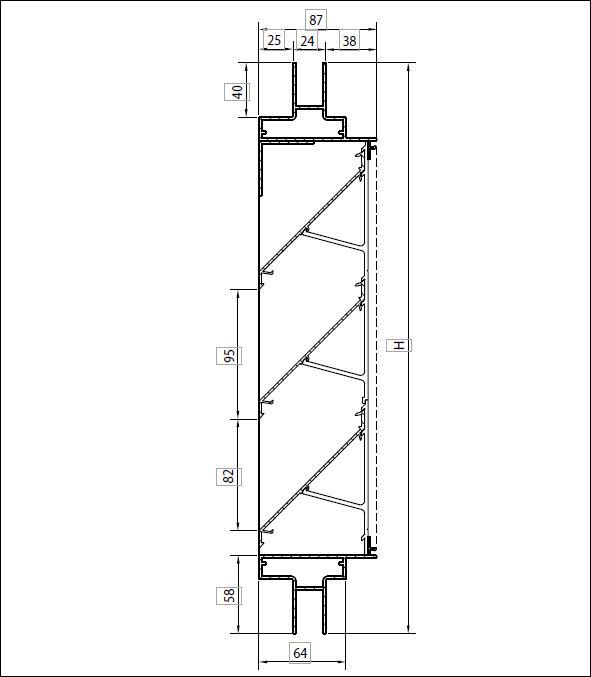

Maße
Lamellenabstand: 95 mm
Einbautiefe: 81,5 mm
Einspannstärke: 24 mm (Einspannstärke von 8 bis 50 mm auf Anfrage)
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 385 x 385 mm
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Optionen
Wasserabflssrinne
Wasserschenkel
Abnehmbarer Insektenschutzfilter
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 11,41 |
| K-Faktor (Abfuhr | 11,65 |
| Ce-Koeffizient | 0,296 |
| Cd-Koeffizient | 0,293 |
| Optischer freier Querschnitt | 86% |
| Physischer freier Querschnitt | 55% |
