Lüftungsgitter Rahmeneinbau W424
Lüftungsgitter für Rahmeneinbau W424
Mittelschwere Ausführung, Lamellenabstand 50 mm
Download PDF Katalog Lüftungsgitter W424
 |
 |
| Lüftungsgitter W 424 |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

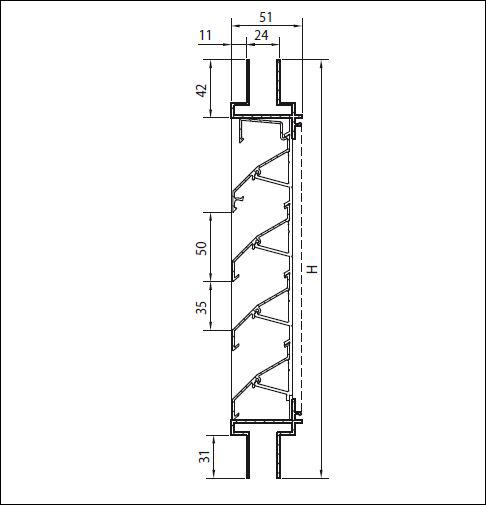

Maße
Lamellenabstand: 50 mm
Einspannstärke: 24 oder 28 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 220 x 220 mm
Befestigung
Einbau wie Doppelglasscheibe. • Einsatz von Klotzbrücken wird empfohlen.
Optionen
Wasserabflussrinne
Wasserschenkel
Abnehmbarer Insektenschutzfilter
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 13,42 |
| K-Faktor (Abfuhr | 9,35 |
| Ce-Koeffizient | 0,273 |
| Cd-Koeffizient | 0,327 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 49% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz) | IP2XD |
| (Elektrische Installation mindestens 105 mm von Lüftungsgitter) |
Lüftungsgitter mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 50mm, mit Einspannrahmen 24mm für Einbau im Glasfalz oder P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter,
Totalmaße der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W424 für Rahmeneinbau
Artikel-Nr.: W424
