Thermisch getrennte Lüftungsgitter W414THF
Thermisch getrenntes Lüftungsgitter W414HF
Download PDF Katalog thermisch getrenntes Lüftungsgitter W14THF
 |
 |
 |
 |
| Lüftungsgitter W414 THF Vorderansicht | Ansicht von innen mit Wärmedämmplatte aus Polyurethan-Hartschaum |
Material
Lüftungsgitter hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder
pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Wärmedämmplatte aus Polyurethan-Hartschaum
Sandwichpaneel kann auf beiden Seiten pulverbeschichtet werden (auf Anfrage)
Sandwichpaneel standardmäßig nur an der Lamellenseite eloxiert bzw.. pulverbeschichtet (Innenseite roh)

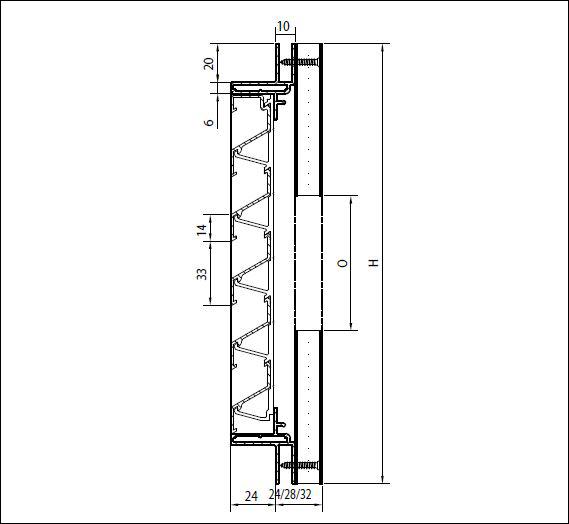

Maße
Lamellenabstand: 33 mm
Mindestmaße: 130 x 130 mm
Einspannstärke: 24, 28 und 32 mm
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Typische Anwendungsbereiche
Vorhangwände
Thermisch getrennte Luftschächte
Lüftungsgitter W 414 HF Thermisch getrenntes Lüftungsgitter
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 49% |
| U-Wert | 1,1 W/qm K |
