Dosierbares Lüftungsgitter W414

Dosierbare Lüftungsgitter

Lüftungsgitter für Rahmeneinbau

Download PDF Katalog Lüftungsgitter W414VA

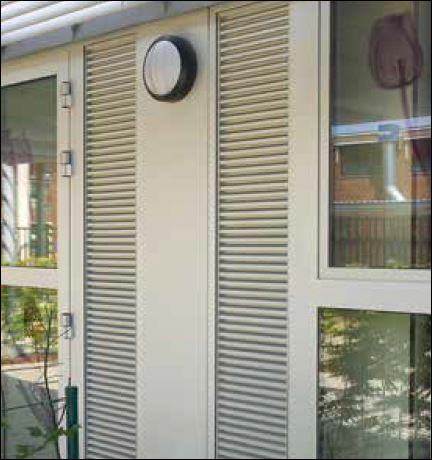

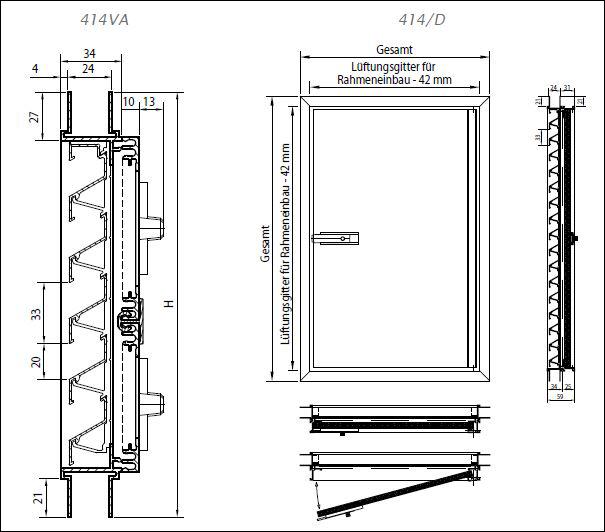

Lüftungsgitter W414VA, Vorderansicht	Lüftungsgitter W 414 VA auf der Rückseite verschließbar	Lüftungsgitter W414/D

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteiliung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron

Maße

Lamellenabstand: 33,3 mm, Einspannstärke: 24, 28 oder 32 mm
Mindestmaße: 200 x 130 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Dosierbar in Kombination mit 100, 130 und 150 mm Lüftungsschiebern oder mit isolierter Aluminiumtür (414/D) (max. Größe 800 x 800 mm H

Befestigung

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

Bedienung (pro Schieber)

Drehknopf (Standard)
Gestänge
Zugschnur
Motor

Luftdurchlass	(EN 13030)
K-Faktor (Zufuhr)	28,13
Ce-Koeffizient	0.189
(Für Kombination mit 130 und 150 mm Lüftungen)

Dosierbares Lüftungsgitter für Rahmeneinbau W414VA

mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL
Mg Si 0,5), Lamellenabstand 33,3 mm, abschließbar mittels Innenschieber an der
Rückseite, mit Einspannrahmen 24mm für Einbau im Glasfalz, naturfarbig eloxiert /
in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter
Totalmasse der Gitter : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W414 für Rahmeneinbau, dosierbar
Artikel-Nr.: W414
