Lüftungsgitter Rahmeneinbau W483
|
Lüftungsgitter für Rahmeneinbau W483
|
Lüftungsgitter für Rahmeneinbau mit hohem Luftdurchlass, Lamellenabstand 60 mm
Download PDF Katalog Lüftungsgitter W483
|
|
|
Aluminium Lüftungsgitter für Rahmeneinbau mit hohem Luftdurchlass, Lamellenabstand 60 mm |
|
Lüftungsgitter Rückseite mit Fliegengaze aus Edelstahl |
|
|
Physischer freier Querschnitt 76%
|
|
|
Material
|
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2) Insektenschutz aus Edelstahl 304, Maschenteilung auf Anfrage Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
|
|
Maße
|
Lamellenabstand: 60 mm Einspannstärke: 24 mm (Einspannstärke von 8 bis 50 mm auf Anfrage) Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße) Mindestmaße: 385 x 385 mm
|
|
Befestigung
|
Einbau wie Doppelglasscheibe Einsatz von Klotzbrücken wird empfohlen
|
|
Optionen
|
Wasserabflussrinne, Wasserschenkel, Abnehmbarer Insektenschutz, Filter
|
|
Typische Anwendungsbereiche
|
Anwendungen, die hohen Luftdurchlass erfordern
|
|
|
|
|
|
|
|
|
|
Technische Daten
|
K-Faktor (Zufuhr) |
5,03 |
K-Faktor (Abfuhr |
4,96 |
Ce-Koeffizient |
0,446 |
Cd-Koeffizient |
0,449 |
|
|
Optischer freier Querschnitt |
90% |
Physischer freier Querschnitt |
76% |
|
|
|
|
|
|
Lüftungsgitter für Rahmeneinbau
Typ W483 ist ein Lüftungsgitter für Rahmeneinbau mit einem physischen freien Querschnitt von 76 %.
Materialien und Oberflächenbehandlung: Aluminiumprofile AlMgSi 0,5 (gemäß EN 12020-2 und EN AW-6063 T66). Oberfläche silberfarbig (E6/EV1) eloxiert (+/- 20 Micron) oder pulverbeschichtet nach RAL-Farbtönen (+/- 60-70 Micron). Insektenschutzgitter aus Edelstahl 316 (Maschenteilung auf Anfrage) Einbau wie eine Doppelglasscheibe – Einsatz von Klotzbrücken empfohlen.

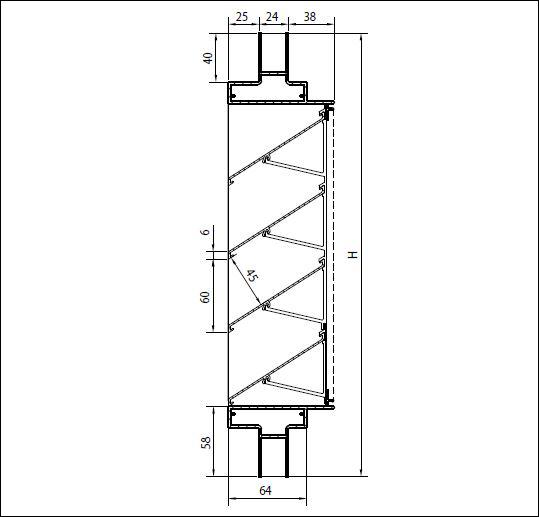

Ausführungsdetails: Die U-förmigen Rahmenprofile (Gesamthöhe 57,5 mm – Anschlagrahmen 24 mm) sind mit einem 45° Gehrungsschnitt versehen und durch einen eingeschobenen Eckwinkel verbunden. Die Alu-Lamellenhalter sind an die perforierten vertikalen Rahmenprofile festgenietet. Bei einer Gesamtbreite des Gitters über 700 mm wird zur Verstärkung ein perforiertes U-Profil mit zusätzlichen Lamellenhaltern montiert. Die Lamellen sind mit einem Abstand von 54 mm in die Lamellenhalter eingeklipst. Mit einer PVC-Klemmschnur ist das Insektenschutzgitter auf der Rückseite im Einschubkanal befestigt.
Optional: Eine Wasserabflussrinne aus Aluminium AlMgSi 0,5 wird unter der untersten Lamelle montiert und sorgt für eine bessere Wasserabfuhr. Oberfläche silberfarbig (E6/EV1) eloxiert oder pulverbeschichtet in der RAL-Farbe des Gitters.
Technische Angaben: Gesamttiefe: 88,5 mm Anschlagrahmen (Breite x Höhe): 24 x 40 mm – optional: Breite zwischen 8 und 50 mm Lamellenabstand: 60 mm Physisch freier Querschnitt: 76 % Optisch freier Querschnitt: 90 %
Fabrikat: rotec Lüftungsgitter Berlin Modell: W483 für Rahmeneinbau Artikel-Nr.: W483
|
|
|
|
