Einbruchhemmendes Lüftungsgitter W431, WK2
Einbruchhemmendes Lüftungsgitter Klasse WK2 (RC2)
Download PDF Katalog Lüftungsgitter W431, WK2
 |
 |

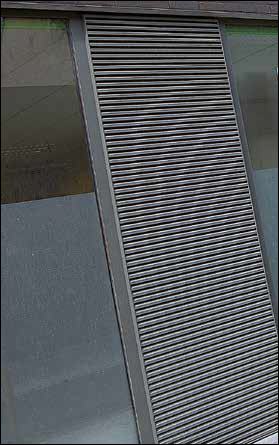

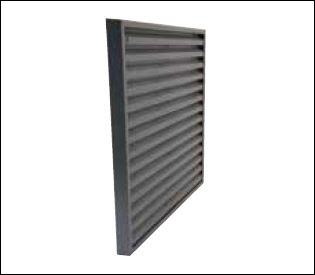

| Vorderseite Lüftungsgitter W431WK2 | Rückseite des Lüftungsgitters mit Fliegengaze aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder
pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Maße
Lamellenabstand: 33 mm
Aufbauhöhe: 31 mm
Mindestmaße: 170 x 170 mm
Befestigung
Mit Hilfe einbruchhemmender Schrauben vom Typ SecuFast® Pin Hexagon
Durchm. 4,2 x 38 mm A2 (im Lieferumfang enthalten)

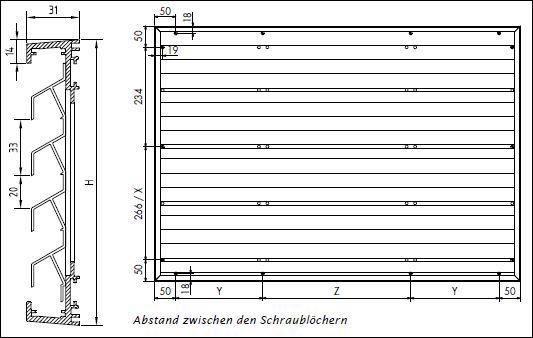

Abstand zwischen den Schraublöchern:
- Waagerechte Seite = max. 240 mm (Y, Z)
- Senkrechte Seite = max. 266 mm (X = variabeler Abstand bis zum letzten Schraublock)
Merkmale des Lüftungsgitters
Ästhetisches, funktionales und hochwertiges Lüftungsgitter
Einbruchhemmend gemäß Klasse RC2, Zertifikat Oberfläche 0,44 < o <1.225 m⊃2;, gemäß prEN 1627 bis 1630 (Mai 2009)
100 % korrosionsbeständig:
- Kompletter Aufbau aus Aluminiumprofilen
- Gesamtes Verbindungsmaterial aus Aluminium und Edelstahl
Typische Anwendungsbereiche
Nachtauskühlung, Schule, Geschäfte, Büros
Optisch betrachtet ist das Lüftungsgitter W421 WK2 identisch mit dem Standard-Lüftungsgitter W421
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 40,5% |
