Einbruchhemmendes Lüftungsgitter W423WK4

Einbruchhemmendes Lüftungsgitter Klasse WK4 (RC4)

Download PDF Katalog Lüftungsgitter W423, WK4

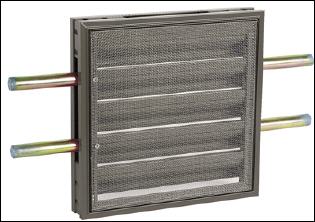

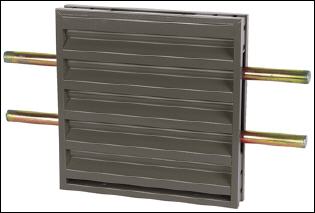

Einbruchhemmendes Lüftungsgitter Klasse WK4 mit Stahlstreben Durchmesser 20 mm	Einbruchhemmendes Lüftungsgitter, Rückseite mit Fliegengitter aus Edelstahl

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)

Insektenschutz aus Edelstahl 1.4301 - Maschenteilung auf Anfrage

Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Jede zweite Lamelle hat eine bichromatierte Stahlstrebe mit dem Durchmesser 20 mm

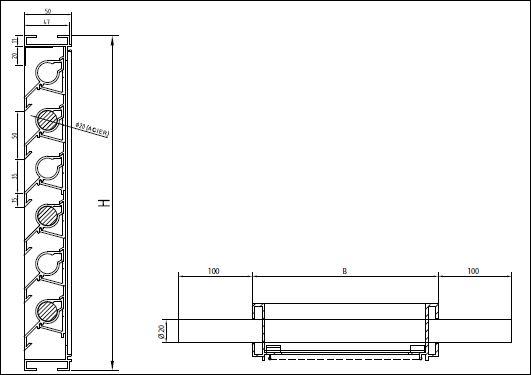

Maße

Lamellenabstand: 50 mm, Einbautiefe: 50 mm, ohne Anschlagrahmen
Mindestmaße: 250 x 250 mm, Lamelle maximal 2800 mm breit

Befestigung

Die Stahlstreben des Lüftungsgitters müssen in die Wand eingelassen werden
Ohne Anschlagrahmen

Optionen

Wasserabflußrinne, Wasserschenkel, Filter

Merkmale

Ästhetisches, funktionales und hochwertiges Lüftungsgitter:
- Einbruchhemmend Klasse WK4 (RC4), gemäß EN 1627 bis 1630 (Mai 2009)

Offizieller Prüfbericht Nr. DE78A982

Typische Anwendungsbereiche

Banken, IT-Räume, Museen und Juwelierläden

Technische Daten

Luftdurchlass	(EN 13030)
K-Faktor (Zufuhr)	27,06
K-Faktor (Abfuhr	27,28
Ce-Koeffizient	0,193
Cd-Koeffizient	0,192

Optischer freier Querschnitt	70%
Physischer freier Querschnitt	22%
IP-Klasse	IP2XD

Ausschreibungstext Einbruchhemmendes Lüftungsgitter W423 WK4

Lüftungsgitter mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 50mm, jede zweite Lamellen verstärkt mittels chromatierten Stahlstäben von 20mm zum einmauern in das Mauerwerk, mit stumpfen Einbaurahmen für Einbau zwischen der Leibung, naturfarbig eloxiert / in

RAL beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter

Maschung gemäß Vorgaben des Herstellers

Leibungsöffnung : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W423 WK4, für Rahmeneinbau
Artikel-Nr.: W423 WK4
