Gestanztes Zuluft Lüftungsgitter aus Stahl


Download technisches Blatt PDF Zuluft- Wandgitter GF161 [268 KB]

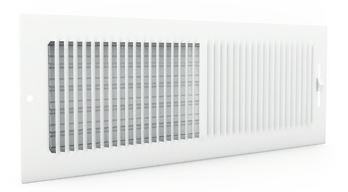

Das aus Stahl gefertigte, rechteckige Lüftungsgitter GF161 ist für die Zuluft von sowohl gekühlter als auch geheizter Luft in Büroräumen, Sitzungssälen und Läden geeignet. Das Wandgitter wird in die Wand oder Kanal montiert. Ebenfalls ist das Wandgitter mit einer Mengenregulierung, welche man mit einem Schiebenknopf an der Frontseite betätigen kann, ausgestattet.

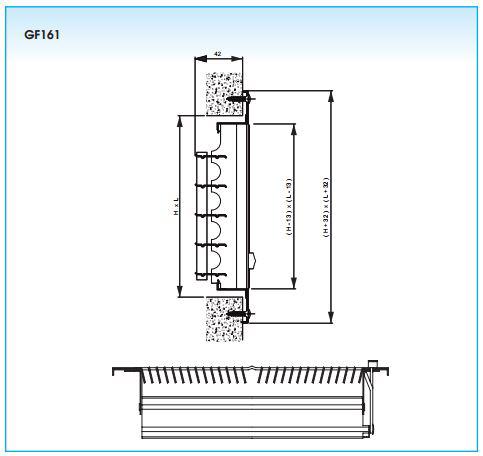

Bestimmung der Nenngrößen Wandgitter GF161


Technische Beschreibung

Senkrecht gestanzten Lamellen unter 20° geneigt (nach links und rechts)
Freier Querschnitt von 60% (mit Mengenregulierung bis zu 100%)
Lieferbar in folgenden Nenngrößen:
Nominale Nennlänge L= 203 mm, 254 mm, 305 mm, 356 mm, 406 mm, 508 mm und 610 mm
Nominale Nennhöhe= 102 mm, 152 mm und 203 mm
Hergestellt aus Stahl, Standard weiß (RAL 9010) lackiert

Weiteres Zubehör (GR001, GT007) für unsere Lüftungsgitter (GD100, GD110) finden Sie in unserem
Online Shop für Lüftunsgitter

Montage Wandgitter GF161

Gitter GF161 wird mit Schrauben befestigt (sichtbare Schraubbefestigung).

Ausschreibungstext Wandgitter GF161

Wandgitter für Zuluft geeignet aus Stahl mit senkrechten gestanzten Lamellen unter 20° geneigt nach links und rechts. Mit Mengeneinstellung betätigt über einen Schiebeknopf an der Frontseite des Gitters. Gitter lackiert weiss (RAL 9010).
