Lüftungsgitter für Rahmeneinbau W494
Lüftungsgitter mit Sturmschutz für Rahmeneinbau,
Lamellenabstand 33 mm
Download PDF Katalog Lüftungsgitter W494 [132 KB]
|
|

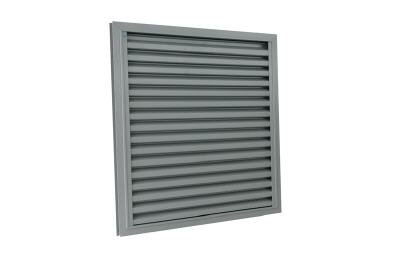

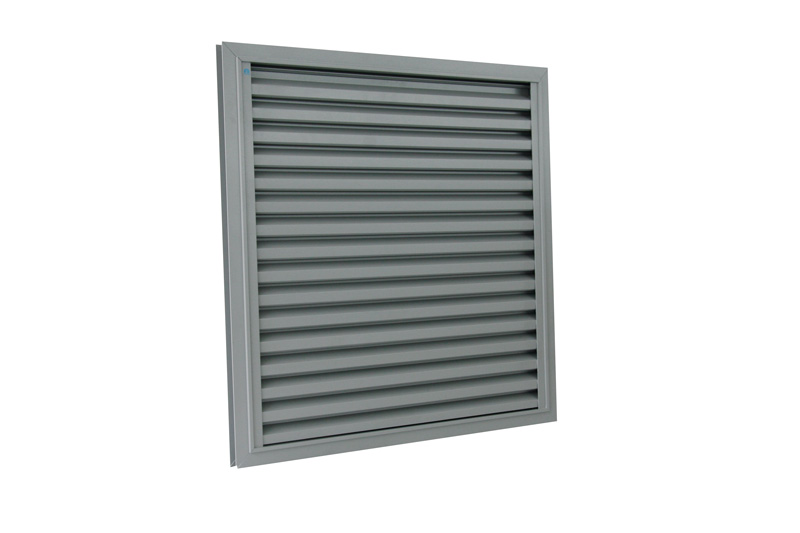

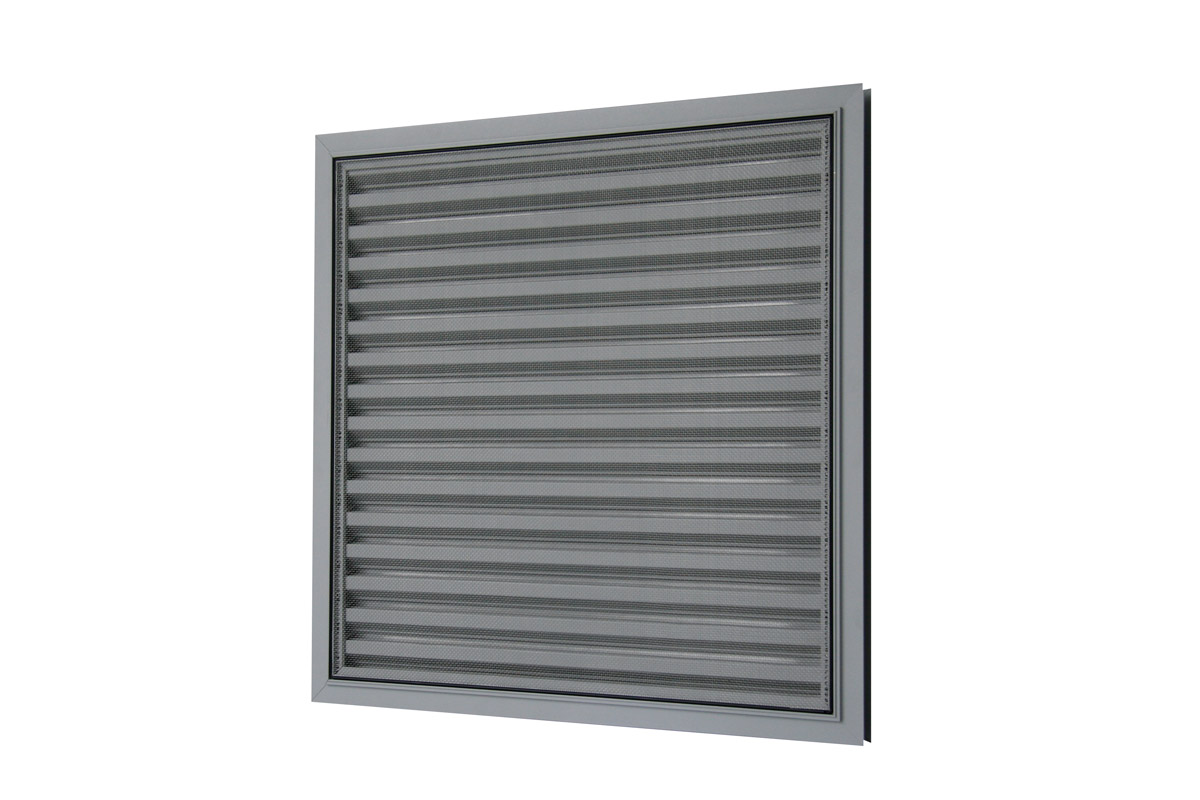

| Aluminium Lüftungsgitter mit Sturmschutz für Rahmeneinbau, W494 | Lüftungsgitter W494 mit Fliegengaze aus Edelstahl |
Luftdurchlass
|
|
Material
Stochersicher
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Lamellen können geschweißt werden (nur mit RAL-Pulverbeschichtung)

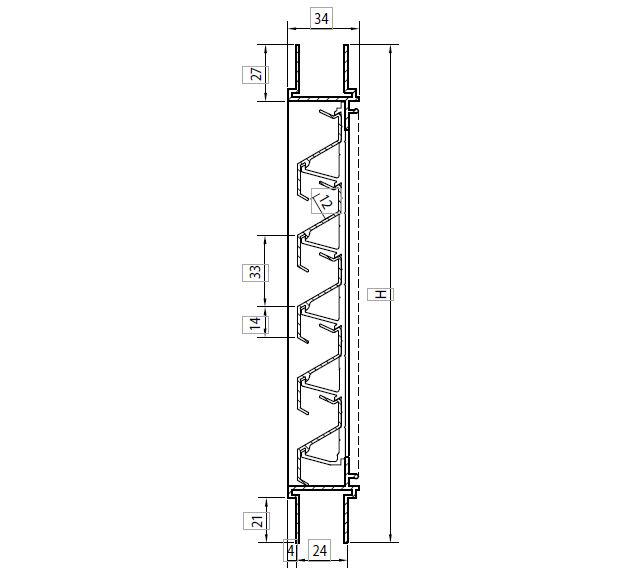

Maße
Wasserdichtigkeit
Lamellenabstand: 33 mm
Einspannstärke: 24, 28 oder 32 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 130 x 130 mm
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Optionen
Wasserabflussrinne
Wasserschenkel
Abnehmbarer Insektenschutzfilter
Links und rechts senkrechtes Profil vor den Lamellen
Technische Daten
|
Luftdurchlass |
(EN 13030) |

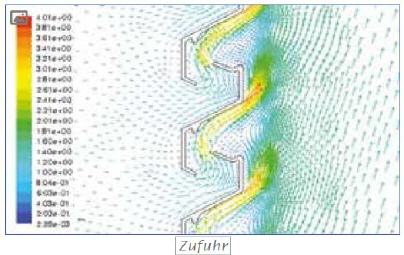

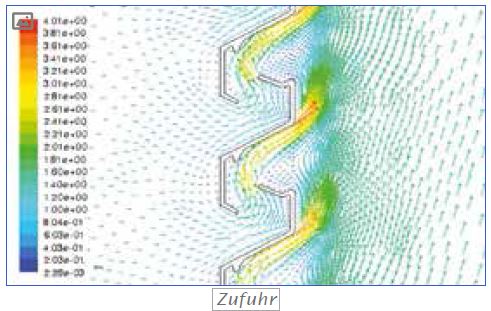

| K-Faktor (Zufuhr) | 123,5 |

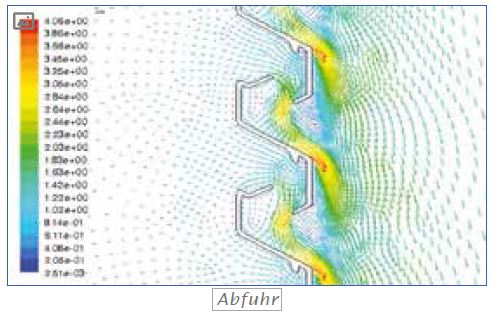

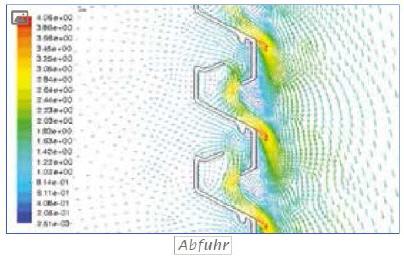

| K-Faktor (Abfuhr | 118,1 |
| Ce-Koeffizient | 0,090 |
| Cd-Koeffizient | 0,092 |
| Optischer freier Querschnitt | 57% |
| Physischer freier Querschnitt | 26% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
