Rundes Lüftungsgitter W421R
Rundgitter, mittelschwere Ausführung, mit Anschlag
Download PDF rundes Lüftungsgitter W421R [122 KB]
 |
 |
| Lüftungsgitter Ansicht von vorne | Rückseite des Lüftungsgitters mit Fliegengaze aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Rahmen nur an einer Seite geschweißt

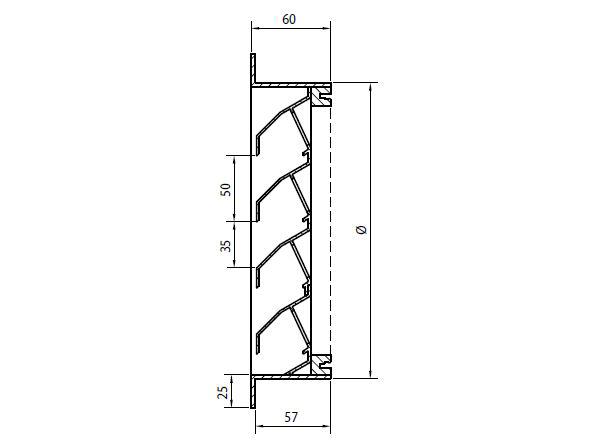

Maße
Lamellenabstand: 50 mm
Einbautiefe: 57 mm
Überfalzmaß: 22 mm
Mindestdurchmesser: 400 mm
Maximaldurchmesser:
- 1400 mm wenn in E6/EV1 eloxiert
- 1500 mm wenn RAL-pulverbeschichtet
- Über 1500 mm: 2-teilig
Befestigung
Maueranker am Rahmen vormontiert
Typische Anwendungsbereiche
Anwendungen, bei denen Ästhetik und Stabilität Schlüsselparameter sind
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 13,42 |
| K-Faktor (Abfuhr | 9,35 |
| Ce-Koeffizient | 0,273 |
| Cd-Koeffizient | 0,327 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 47 |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
Lüftungsgitter W412R: Rundgitter, für Wandeinbau, mit V-Lamellen
mit durchstochersicheren und waagrechten V-Lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 20mm, mit L-förmigen Rahmen für Mauereinbau, Rahmen nur an einer Seite geschweisst,
naturfarbig eloxiert / in RAL …. beschichtet,
mit rückseitigem Edelstahl-Insektenschutzgitter, Rohbauöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W421R, Rund
Artikel-Nr.: W421R
