Alum Deckenluftauslass zweiseitig ausblasend EE200

RECHTECKIGER ODER QUADRATISCHER DECKENLUFTAUSLASS AUS ALUMINIUM ZWEISEITIG AUSBLASEND EE200.

Der rechteckige oder quadratische Deckenluftauslass aus Aluminium mit feststehenden Lamellen Typ EE200, zweiseitig ausblasend, ist geeignet für Zuluft und Abluft von gekühlte und geheizte Luft in Kaufhäuser, Büros, etc. Die diffusorartig ausgebildeten Lamellen erzeugen eine horizontale zweiseitig ausblasende Luftstrahlgeometrie, kombiniert mit einer hohen Induktionswirkung.

Download technisches Blatt Deckenluftauslass mit feststehenden Lamellen Typ EE200, zweiseitig ausblasend [593 KB]

Technische Daten Deckenluftdurchlass EE200

Eigenschaften:
• Deckenluftdurchlass rechteckig oder quadratisch, mit feststehenden Lamellen, Luftaustritt 2-seitig horizontal
• lieferbar in Abstufungen von 75 mm in der Länge und 37,5 mm in der Höhe min L = 150 mm, max L = 1200 mm, min H = 75 mm, max H = 600 mm,
• der Gittereinsatz vom EE200 ist herausnehmbar, und kann ersätzt werden durch den Innenteil vom EE100, EE300 und EE400, abhängig vom gewünschtem Luftaustritt.

Ausführungen:
Hergestellt aus Aluminium Strangpressprofilen, Rahmen und Lamellen naturfarbig eloxier.

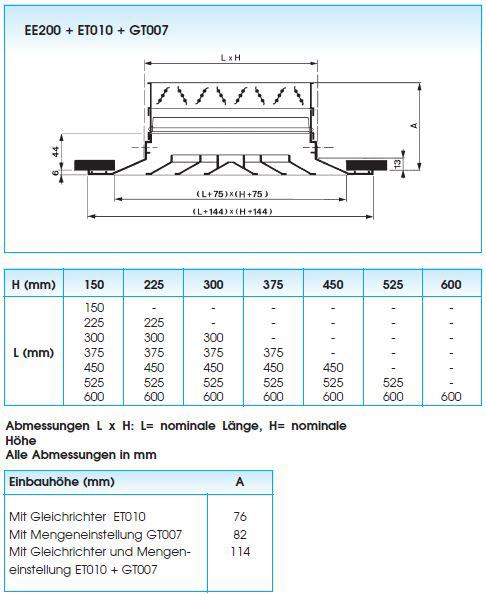

Bestimmung der Nenngröße

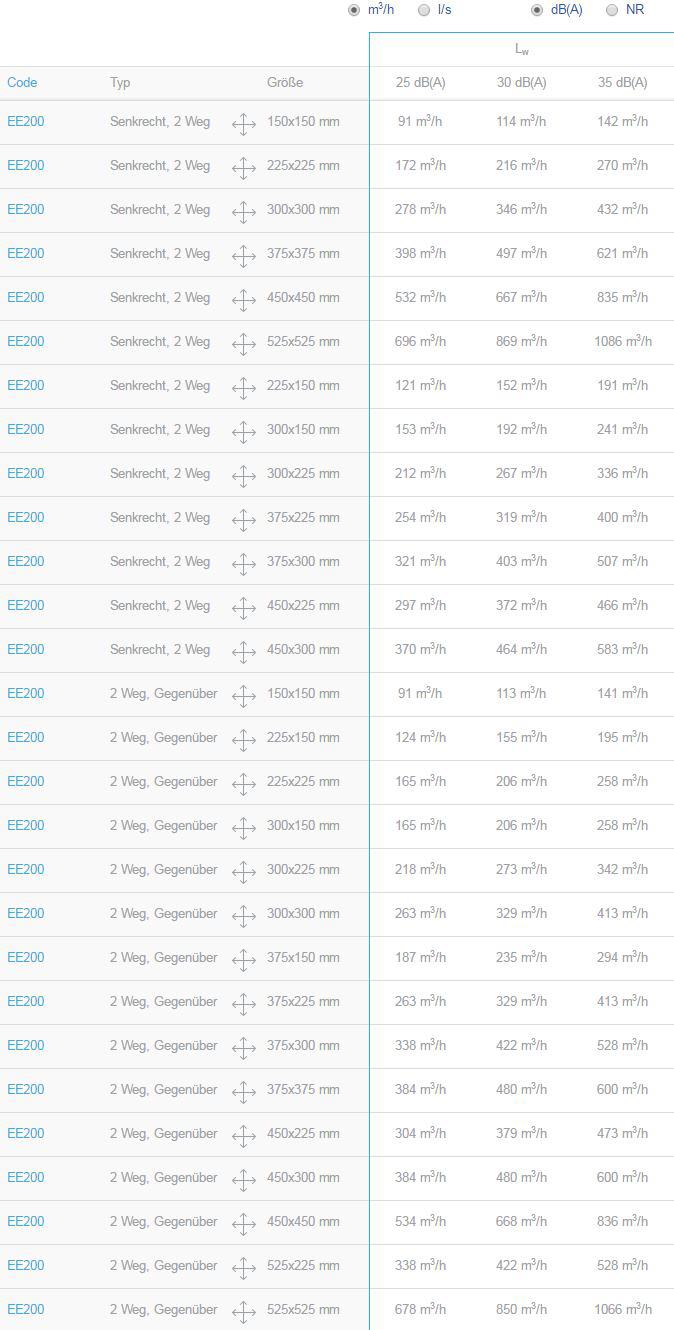

Auswahl Deckenluftauslass nach Standardwerten



Lieferbare Ausführungen

Quadratischer Durchlass EE200 mit Gleichrichtersatz EE210 Rechteckiger Durchlass EE200 mit Gleichrichtersatz EE210 Rechteckiger Durchlass EE220 mit Gleichrichtersatz EE230 Quadratischer Durchlass EE240 mit Gleichrichtersatz EE250

Rechteckiger Durchlass EE240 mit Gleichrichtersatz EE250 Rechteckiger Durchlass EE260 mit Gleichrichtersatz EE270


Zubehör Deckenluftdurchlass EE200

• GT007: Mengeneinstellung mit gegenläufigen senkrechten Lamellen, Standard schwarz (RAL 9005) lackiert.
• ET010: Gleichrichtersatz aus Aluminium, roh.

Montage

EE200: Befestigung mit Schrauben am Anschlussstutzen

Ausschreibungstext

Beispiel:

Reckteckiger oder quadratischer Deckenuftauslass aus Aluminium naturfarbig eloxiert, mit feststehenden diffusorartig ausgebildeten Lamellen, Luftaustritt zweiseitig horizontal, mit Mengeneinstellung aus verzinktem Stahlblech lackiert in RAL 9005 schwarz.

Typ: EE200 + GT007
Nenngröße (L x H) … x… mm
