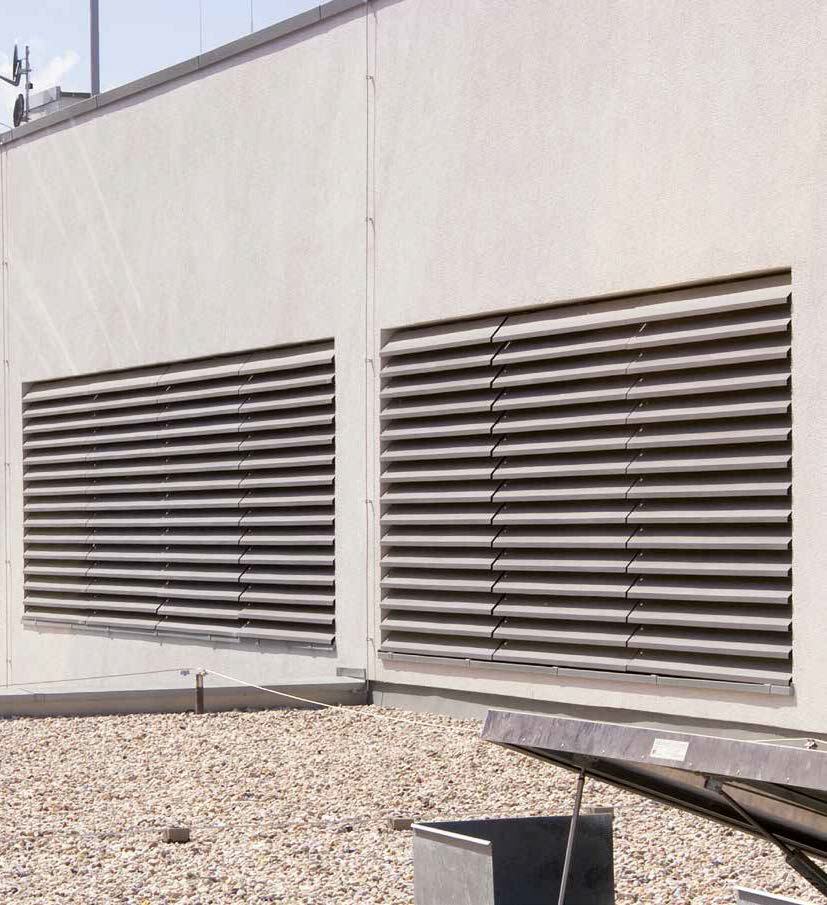

Schallschutz Lüftungsgitter W447 (150) (255)
Lamellenabstand 170 mm
Download PDF Katalog schalldämmendes Lüftungsgitter W447 [228 KB]
Material
Aluminiumprofile: AlMgSi 0,5 (gemäß EN 12020-2)
Schalldämmendes Material: nicht brennbare Mineralwolle
Insektenschutz aus Edelstahl 304
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder
pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
100% korrosionbeständig
 |
 |
 |

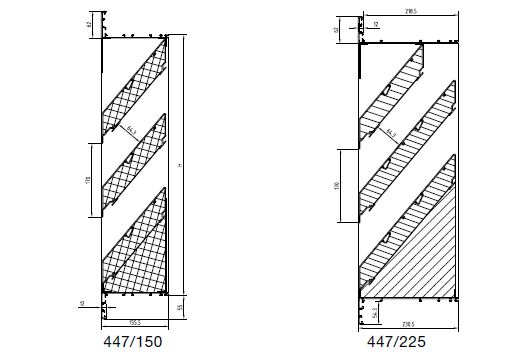

| Schallschutz Lüftungsgitter W447 / 150 | Schallschutz Lüftungsgitter W447 / 225 | Schallschutz Lüftungsgitter W447 mit Fliegenaze aus Edelstahl |
Lüftungsgitter Maße
Lamellenabstand: 170 mm
Einbautiefe: 447/150: 143 mm, 447/225: 218 mm
Überfalzmaß: 55mm
Höhe in Schritten von 150 mm (Abstand zwischen Lamellen)
Mindestmaße: 447/150: 300 B x 430 H, 447/225: 300 B x 430 H

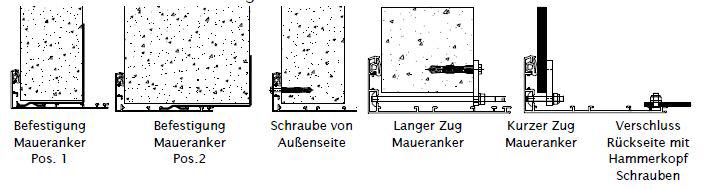

Befestigung
Befestigungsanker: Montage mit Mauerankern Nr. W1428 möglich
Position 1: bis 100 mm Wandstärke
Position 2: für Wandstärken bis 200 mm
Schrauben: Befestigen Sie die Schrauben von außen durch den Flansch (Bohrlöcher auf Anfrage)
Zuganker: Befestigung mit einem langen Zuganker und Klemmspindeln für die Wandmontage oder einem kurzen Zuganker für Einbau an einem Lüftungsschacht (Zugankerstange optional)
Rückseitige Befestigung: Durch Festschrauben einer Hammerkopfschraube auf einem rückseitigen Rahmenaufbau
Dichtungsoptionen
Dichtungsgummi: geeignet zur Reduzierung von Kontaktgeräuschen
PU-Dichtungsband: gegen Wassereindringung (Option PU-Dichtungsband)
Silikondichtung: Dichten Sie den Flansch von außen mit Silikon ab (Option Silikon
Optionen
Wasserschenkel
|
|

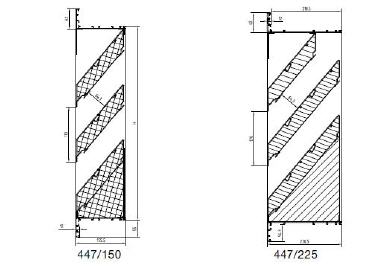

| Lüftungsgitter W447 / 150 | Lüftungsgitter W447 / 225 |
| Technische Daten | W447/150 | W447/225 |
|
Luftdurchlass |
(EN 13030) | (EN 13030) |
| K-Faktor (Zufuhr) | 25,46 | 28,58 |
| K-Faktor (Abfuhr | 25,15 | 30,88 |
| Ce-Koeffizient | 0,198 | 0,187 |
| Cd-Koeffizient | 0,200 | 0,180 |
| Optischer freier Querschnitt | 59 % | 59 % |
| Physischer freier Querschnitt | 37 % | 37 % |
| Einbautiefe | 150 mm | 225 mm |
| Komfort | (EN ISO 140-10, EN ISO 717-1) | (EN ISO 140-10, EN ISO 717-1) |
| Schalldämmung in geöffneter Position Rw (C;Ctr) | 9 (0;-1) dB | 13 (-1;-3) dB |
| Schalldämmung in dB pro Frequenz | W447/150 | W447/225 |
| f in Hz | R in dB | R in dB |
| 63 | 5,9 | 13,6 |
| 125 | 4,2 | 10,1 |
| 250 | 2,9 | 4,6 |
| 500 | 5,4 | 7,8 |
| 1000 | 11,5 | 15,4 |
| 2000 | 11,2 | 17,8 |
| 4000 | 9,6 | 13,7 |
