Lüftungsgitter mit V-Lamellen
Lamellenabstand 20 mm
Download PDF Katalog blickdichtes Lüftungsgitter W415 [128 KB]
 |
 |

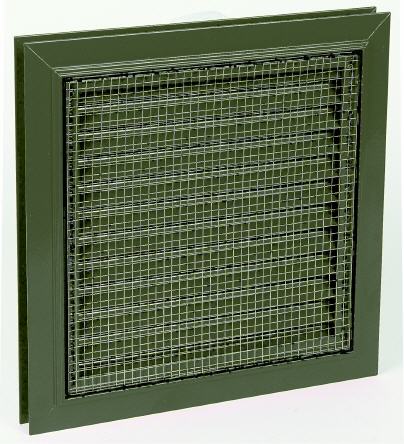

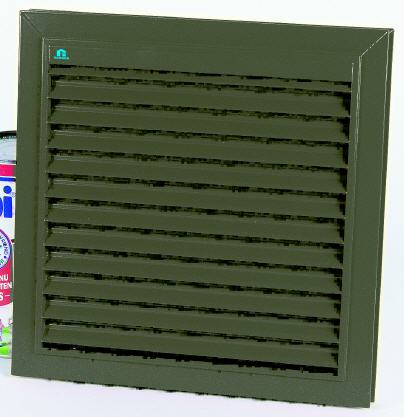

| Lüftungsgitter mit V-Lamelle W415 | Stochersicheres Lüftungsgiter, Rückseite mit Edelstahl Fliegengitter |
Material
Stochersicher
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Maße
Wasserdichtigkeit

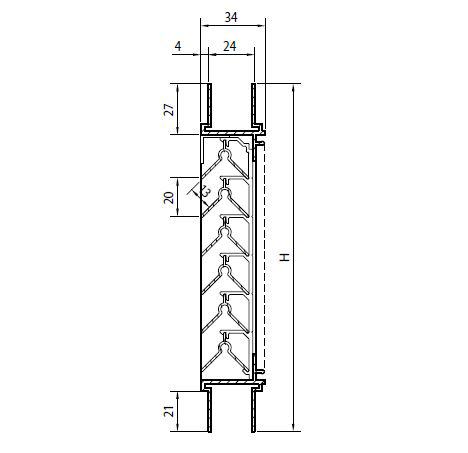

Lamellenabstand: 20 mm
Einspannstärke: 24, 28 oder 32 mm
Mindestmaße: 130 x 130 mm
Bitte bei Bestellung der Lüftungsgitter angeben: Breite x Höhe in mm (Gesamtmaße)
Typische Anwendungsbereiche
Lüftungsgitter für Rahmeneinbau blickdicht und durchstochersicher
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 33,80 |
| K-Faktor (Abfuhr | 33,80 |
| Ce-Koeffizient | 0,172 |
| Cd-Koeffizient | 0,172 |
| Optischer freier Querschnitt | 93% |
| Physischer freier Querschnitt | 39% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz) | IP2XD |
| (ElektrischeInstallation mindestens 100 mm von Lüftungsgitter) |
Ausschreibungstext
Lüftungsgitter mit durchstochersicheren waagrechten V-lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 20mm, mit Einspannrahmen 24mm für Einbau im Glasfalz oder
P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter, Totalmasse der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W415 für Rahmeneinbau mit V-Lamellen
Artikel-Nr.: W415
