Lüftungsgitter, Wandgitter mit Strahllenkung
Download PDF Wandgitter A710 [369 KB]

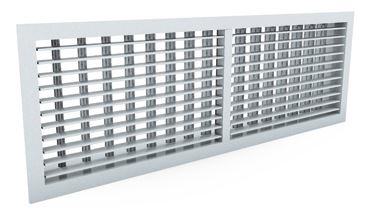

Das aus Aluminium gefertigte rechteckige Lüftungsgitter Typ A710 wird nicht nur als Abluftgitter eingesetzt, sondern dient auch als Überströmgitter. Ebenfalls ist das rechteckige Lüftungsgitter für den Kanal- sowie Wandeinbau konzipiert.

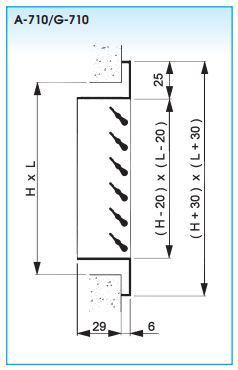

Bestimmung der Nenngrößen Wandgitter A710
|
|
Technische Beschreibung Wandgitter A710
Lüftungsgitter mit feststehenden, waagerechten Lamellen unter 40° Neigung
Freier Querschnitt von 60%
Sowohl in der Höhe als auch in der Länge in Abstufungen erhältlich (Min= 100 mm; Max= 2000 mm)
Auch mir einer Randbreite von 35 mm erhältlich (nur in der Aluminiumausführung)
Keine Ausführung als Gitterband möglich
Rahmen aus extrudiertem Aluminium; Lamellen aus Aluminiumblech; jeweils aus Aluminium naturfarbig eloxiert
Zubehör (GR001, GT007) finden Sie in unserem Online Shop für Lüftungsgitter
Zubehör Wandgitter A710
• GT003: Lochblech mit 35 % freiem Querschnitt, standard RAL 9005, schwarz lackiert

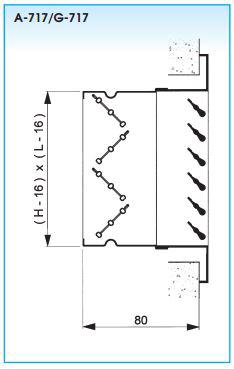

• GT007: Mengeneinstellung mit vertikalen gegenläufigen Lamellen, hergestellt aus verzinktem, schwarz lackiertem Stahlblech
• GR001: Montagerahmen aus verzinktem Stahlblech, nur für AD/GD und AE/GE

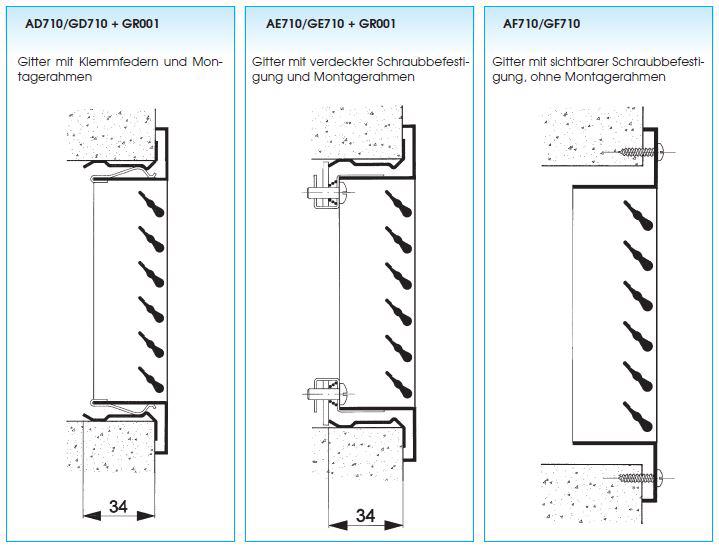

Montage der Lüftungsgitter

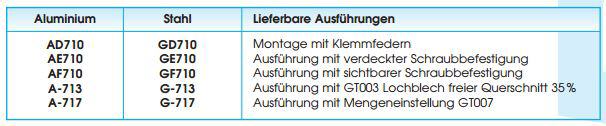

Lieferbare Ausführung Wandgitter A710
Gitter mit horizontalen feststehenden Lamellen
Gitter mit horizontalen feststehenden Lamellen unter 40° geneigt

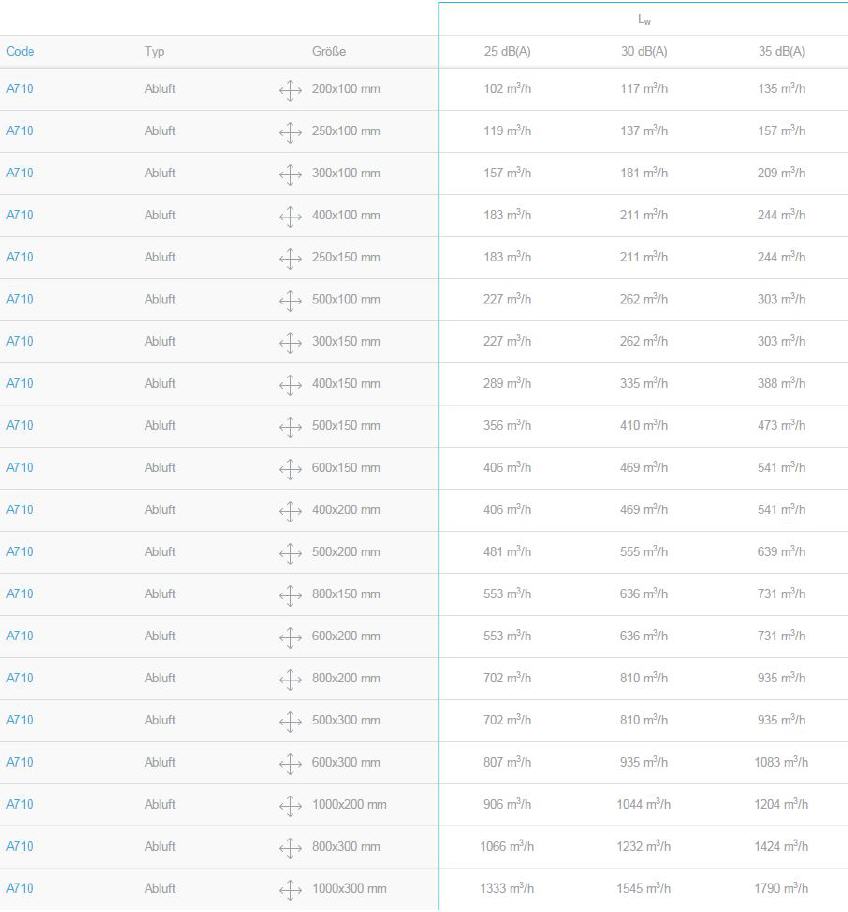

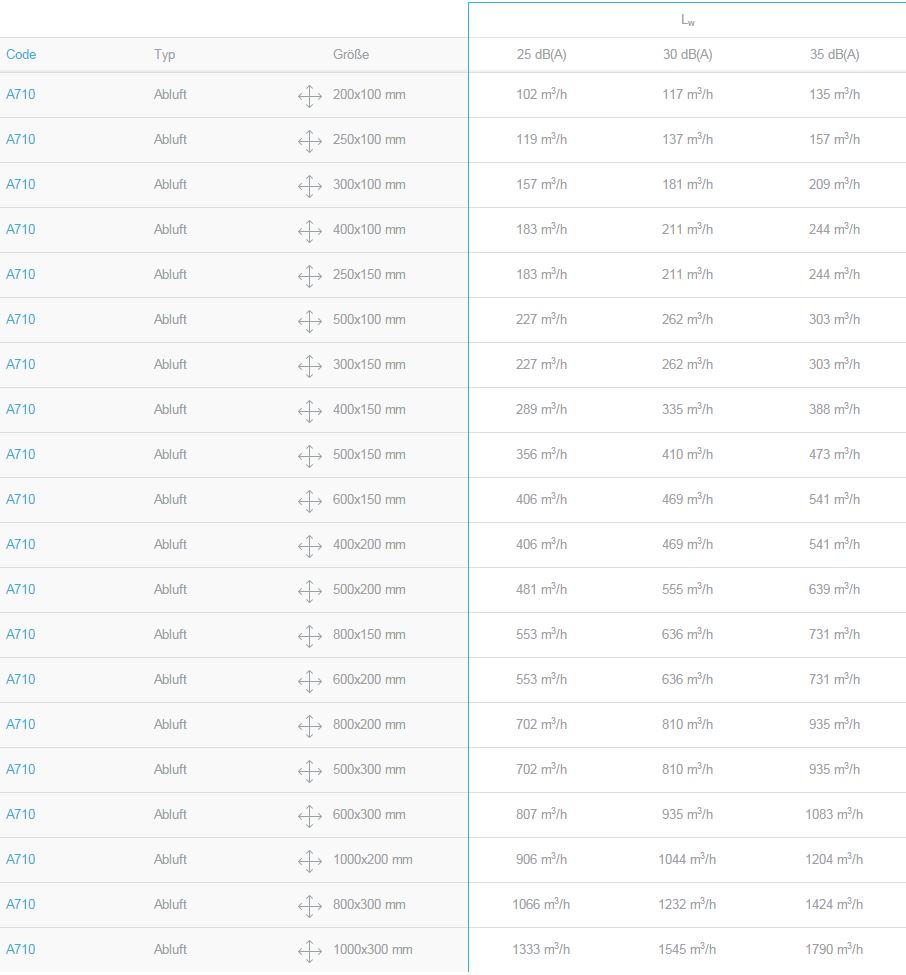

Auswahl der Wandgitter nach Standardwerten
Ausschreibungstext Wandgitter A710
Abluftgitter aus Stahlblech mit feststehenden horizontalen Lamellen unter 40° geneigt.
Gitter weiß Lackiert (RAL 9010).
Typ: A710 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: A710, Wandgitter
