Lüftungsgitter für Rahmeneinbau W428 mit V-Lamelle
Mittelschwere Ausführung, Lamellenabstand 33
Download PDF Katalog Lüftungsgitter W428 [108 KB]
 |

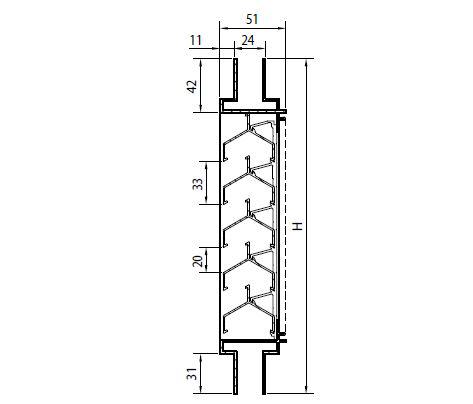

Lüftungsgitter für Rahmeneinbau mit V-Lamellen, mittelschwere Ausführung, Lamellenabstand 33 |
 |
Lüftungsgitter für Rahmeneinbau mit V-Lamellen, mittelschwere Ausführung, Lamellenabstand 33 |
|
Lüftungsgitter für Rahmeneinbau mit V-Lamellen, mittelschwere Ausführung, Lamellenabstand 33 |
Lüftungsgitter W428, Rückseite mit Fliegenschutzgitter aus Edelstahl |
Material
Wasserdichtigkeit
Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Maße
Lamellenabstand: 33,3 mm
Einspannstärke: 24 oder 28 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 220 x 220 mm
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Optionen
Wasserabflussrinne
Wasserschenkel
Abnehmbarer Insektenschutzfilter
Dosierbares Lüftungsgitter W428/VA
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 61,04 |
| K-Faktor (Abfuhr | 61,04 |
| Ce-Koeffizient | 0,128 |
| Cd-Koeffizient | 0,128 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 43% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz) | IP2XD |
| (Elektrische Installation mindestens 105 mm von Lüftungsgitter) |
Lüftungsgitter mit durchstochersicheren waagrechten V-Lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 33,3mm, mit Einspannrahmen 24mm für Einbau im Glasfalz oder P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter,
Totalmaße der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W428 für Wandanbau
Artikel-Nr.: W428
