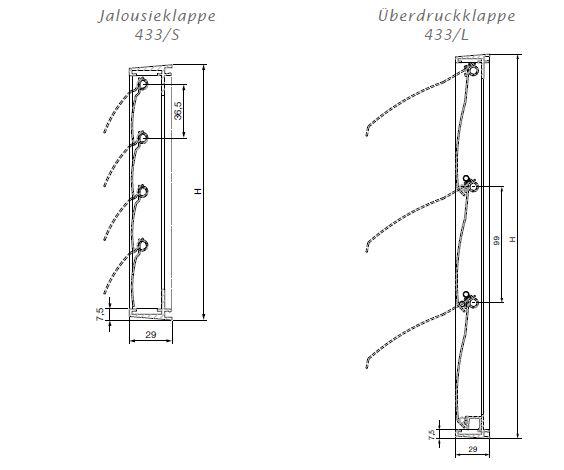

Ausführung W433/S und W433/L

Überdruckklappe

Download PDF Katalog Lüftungsgitter Wandanbau W433 [109 KB]

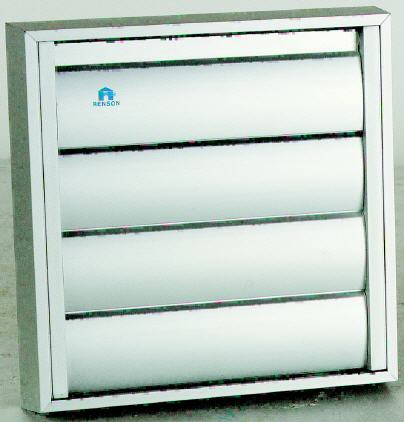

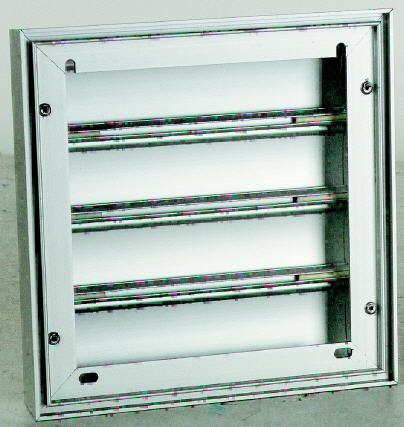

Lüftungsgitter W433, Vorderansicht Lüftungsgitter W433, Rückseite

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron). Bronzefarbig eloxiert nicht möglich
Jalousieklappen: Alle Klappen öffnen sich gleichzeitig
Überdruckklappe: Alle Klappen öffnen sich einzeln
Ohne Insektenschutzgitter
Öffnungsdruck: 10 Pa Standard, 20 Pa mit optimierten Klappen

Maße Überdruckklappe W433

Höhe: (ein Vielfaches von 100) + 328 mm
Mindestmaße: 300 x 328 mm
Die Lamellen sind in einem Stück bis zu 800 mm lang
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)
Aufbauhöhe: 29 mm

Maße Jalousieklappe W433/S

Standardmaße siehe unten

Befestigung

Unsichtbare Befestigung
Schrauben und Dübel im Lieferumfang enthalten

Typische Anwendungsbereiche

Dunstabzug
Trockenkabinen

Lager Lüftungsgitter

Lüftungsgitter mit Jalousieklappe ab Lager

Breite x Höhe eloxiert E6/EV1 Standard Farbe Weiß Preise im Shop
Jalousieklappen W433/S
173 x 173 mm ja ja Preis
210 x 210 mm ja ja Preis
246 x 246 mm ja ja
Überdruckklappe W433/L
328 x 328 mm ja nein
428 x 428 mm ja nein
528 x 528 mm ja nein


Überdruckklappe

Lüftungsgitter mit Überdruckklappe

Kombination aus einer Überdruckklappe Typ W433 und einem Lüftungsgitter Typ W414
