Lüftungsgitter, schwere Ausführung
Lamellenabstand 95, optisch freier Querschnitt 86%, physisch freier Querschnitt 55%
Download .PDF Lüftungsgitter rotec W425 [174 KB]
|
|

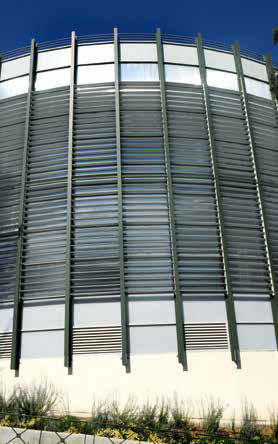

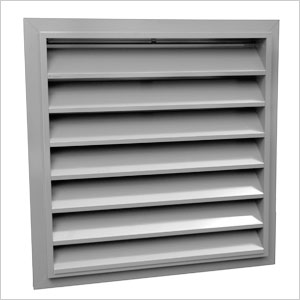

| Lüftungsgitter W425 schwere Ausführung Vorderansicht | Lüftungsgitter W425 schwere Ausführung im Einsatz |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

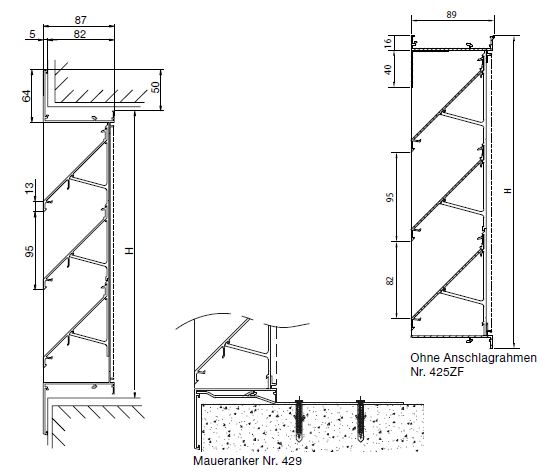

Lüftungsgitter Maße
Lamellenabstand: 95 mm
Einbautiefe: 81,5 mm
Überfalzmaß: 50 mm
Mindestmaße: 300 x 300 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Lüftungsgitter Befestigung
Maueranker Nr. 429 (im Lieferumfang enthalten)
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast.
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau 425GL
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 11,41 |
| K-Faktor (Abfuhr | 11,65 |
| Ce-Koeffizient | 0,296 |
| Cd-Koeffizient | 0,293 |
| Optischer freier Querschnitt | 86% |
| Physischer freier Querschnitt | 55% |
Lüftungsgitter W425 für Wandeinbau, Schwere Ausführung
mit waagrechten feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 95mm, mit L-förmigem Rahmen für Mauereinbau, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter 6X6mm Maschung,
Rohbauöffnung : … x …mm
Optional: Ausführung W425 für Rahmeneinbau, mit zusätzlichem Einspannprofil
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W425 für Wandeinbau
Artikel-Nr.: W421
