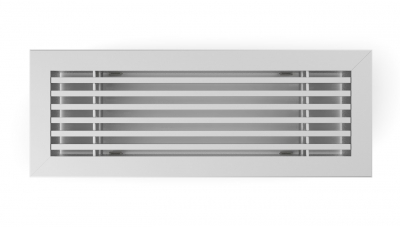

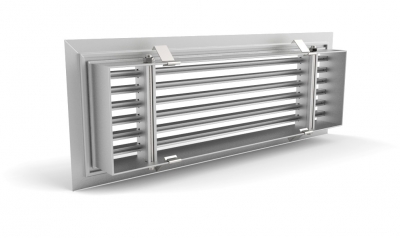

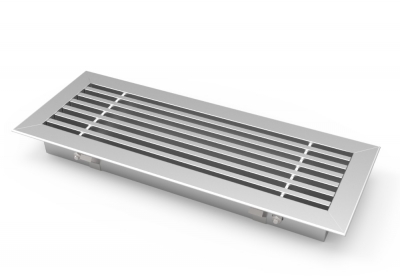

Bodengitter aus Aluminium AK700
Typ AK700 für Fußbodenmontage mit waagerechten feststehenden Profillamellen
Download technisches Blatt Aluminium Bodengitter AK700 [921 KB]
Gitter für die Bodenmontage
Lüftungsgitter aus Aluminium, mit waagerechten feststehenden Profillamellen, gerade oder unter 15° geneigt.
Mittelschwere Ausführung geeignet für Wand- und Brüstungseinbau; Schwere Ausführung geeignet für Fussbodeneinbau (begehbar)
Aussenrahmen und Lamellen aus extrudiertem Aluminium, standard naturfarbig eloxiert.

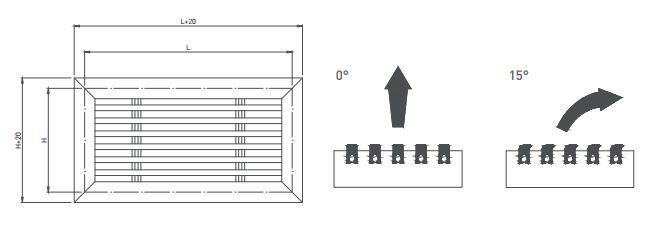

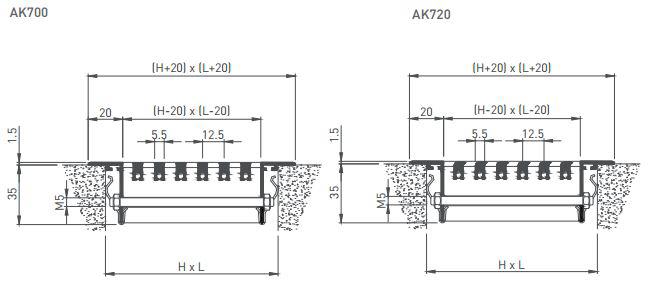

Zeichnungen
![](../../../images/boden-lueftungsgitter-ak700-zeichnung_pic.jpg)
![](../../../images/boden-lueftungsgitter-ak700-zg_pic.jpg)

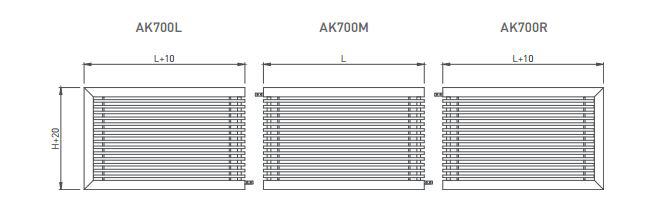

Mittel- und Endstücke
![](../../../images/boden-lueftungsgitter-ak700-mittelstuecke_pic.jpg)

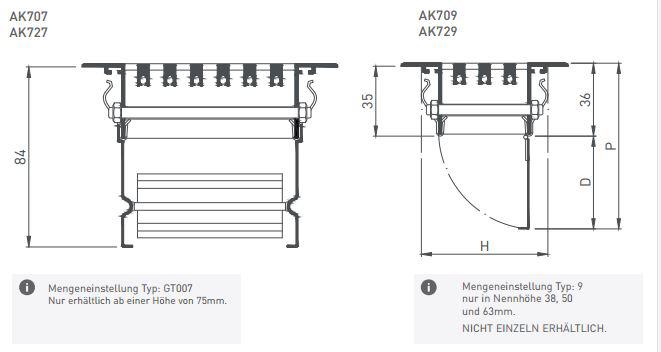

Montage und Gebrauchsanweisung
![](../../../images/boden-lueftungsgitter-ak700-montage_pic.jpg)

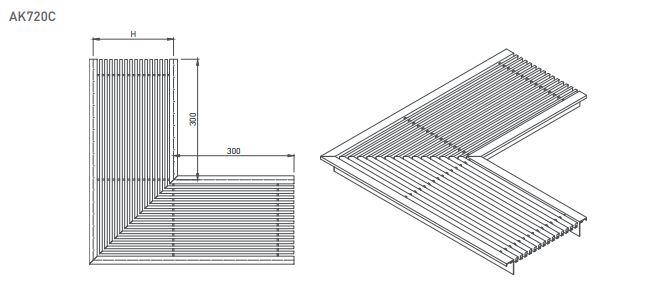

Ecken
![](../../../images/boden-lueftungsgitter-ak700-ecke_pic.jpg)

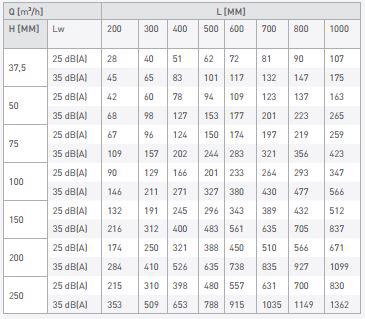

Schnellauswahl Bodengitter
![](../../../images/boden-lueftungsgitter-ak700-auswahl_pic.jpg)
