Tür Lüftungsgitter A250
Das rechteckige Lüftungsgitter Typ A250 wird als Überströmungsgitter für die Zufuhr und Abfuhr von kleineren Luftmengen in Heizungs-, Ventilations- und Lüftungsanlagen verwendet. Das Lüftungsgitter ist sowohl für die Decken- als auch für die Wandmontage geeignet.
Download PDF Überström Türgitter A250 [137 KB]
Technische Beschreibung
Das Lüftungsgitter hat feststehende, horizontal angeordnete Luftlenklamellen (unter 45° geneigt)
Lieferbar in Abstufungen von 25 mm in der Länge und Höhe
Min. L= 100 mm; Max. L= 1575 mm
Min. H= 75 mm, Max. H= 800 mm
Mit dem Zubehör GT007 ist das rechteckige Lüftungsgitter nur in Abstufungen von 25 mm jeweils in der Höhe und Länge lieferbar
Rahmen und Lamellen aus extrudiertem Aluminium, naturfarbig eloxiert
Ausführung Türlüfter A250
Rahmen und Lamellen aus extrudiertem Aluminium, naturfarbig eloxiert.

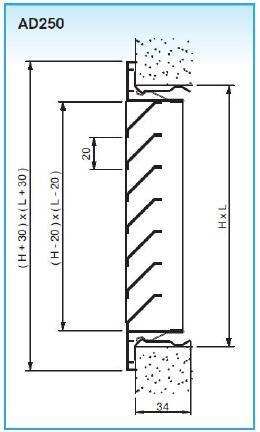

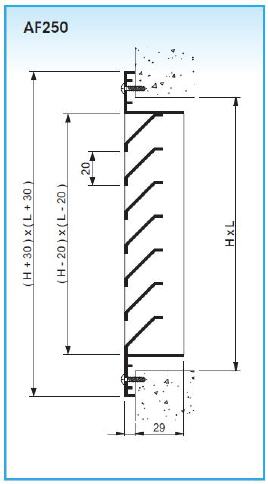

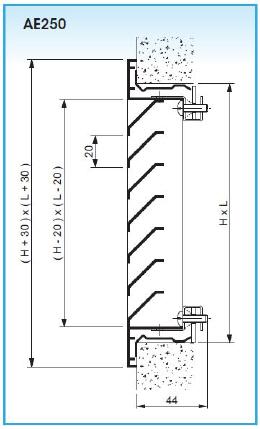

Bestimmung Nenngrößen Der Türlüfter A250
|
|
|
L = nominale Länge, H = nominale Höhe, alle Abmessungen in mm
Zubehör für Türlüfter A250
GR001 Montagerahmen aus verzinktem Stahlblech nur für AD und AE
GT007 Mengeneinstellung mit gegenläufigen Lamellen aus verzinktem Stahlblech RAL 9005 schwarz lackiert.

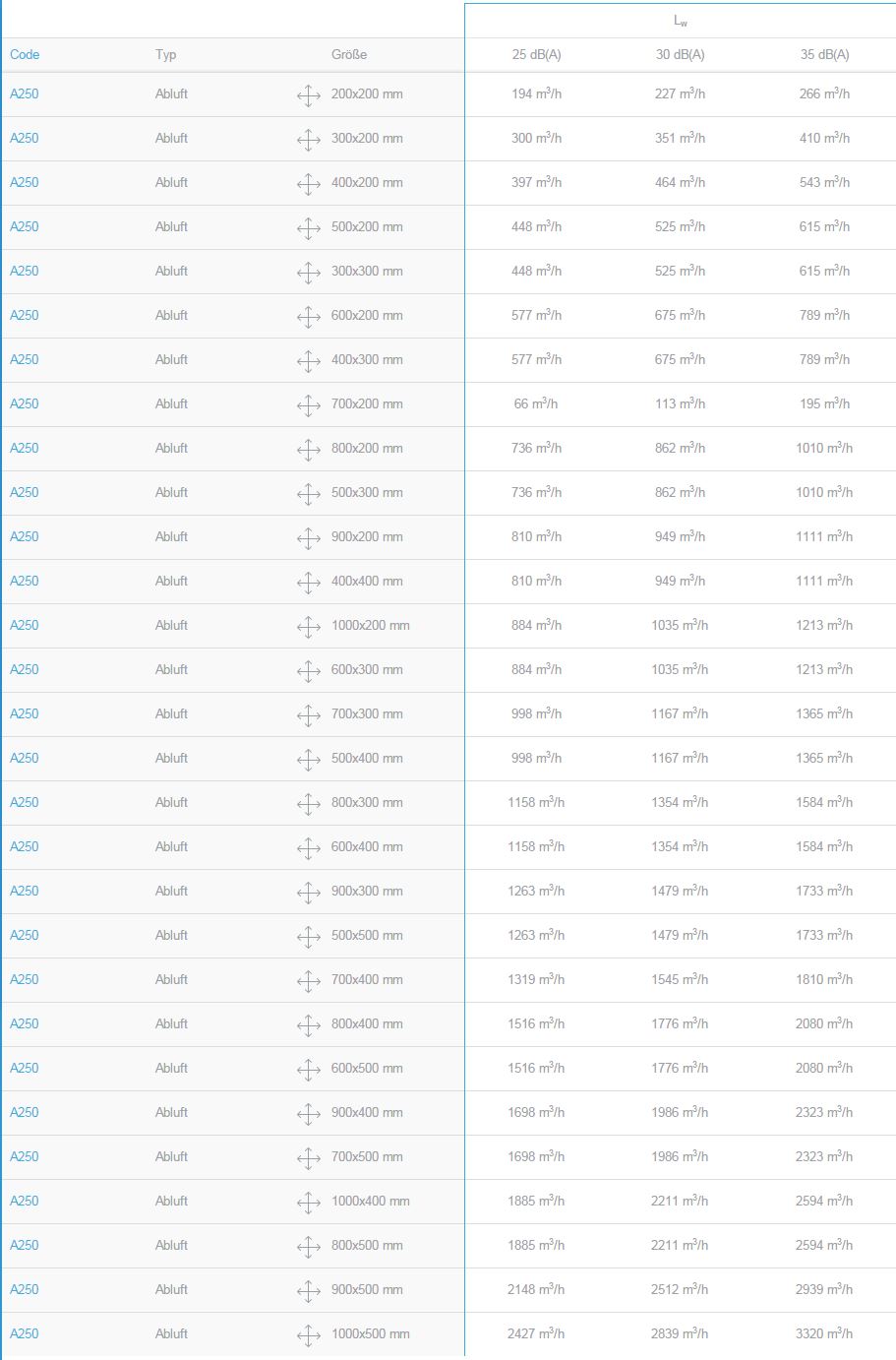

Auswahl der Türgitter nach Standardwerten
Ausschreibungstex Türgitter A250
Aluminiumüberströmgitter für kleine Luftvolumen mit feststehenden horizontalen Lamellen aus extrudierten Aluminiumprofilen.
Standard naturfarbig eloxiert.
Typ: A250 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: A250, Türgitter
