Aluminium Lüftungsgitter W412

Lüftungsgitter mit V-Lamellen

Lamellenabstand 20 mm, optisch freier Querschnitt 93%, physisch freier Querschnitt 39%

Download .PDF Lüftungsgitter rotec W412 [187 KB]

Lüftungsgitter W412, Stochersicher Lüftungsgitter W412, Stochersicher mit Fliegengaze

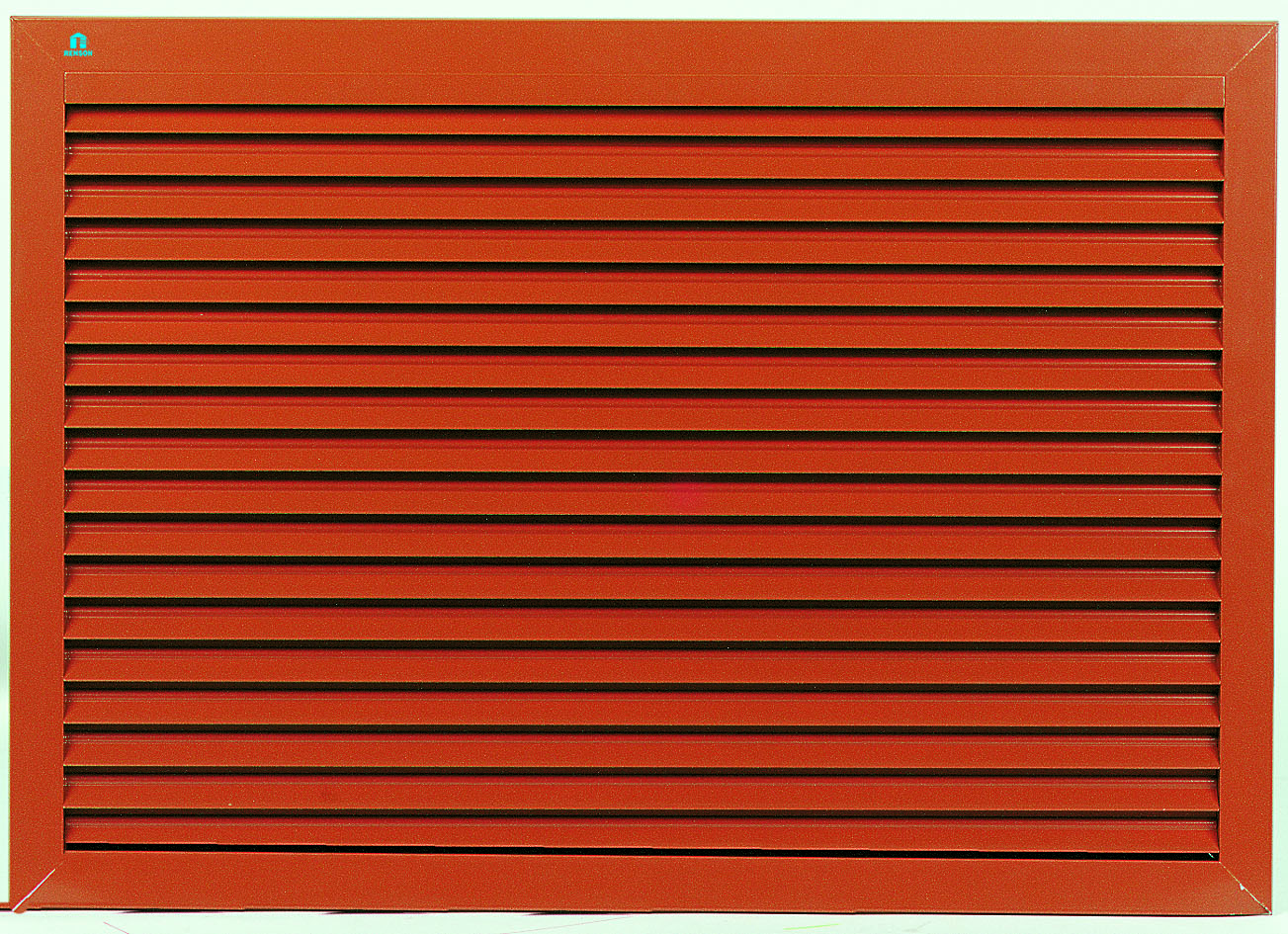

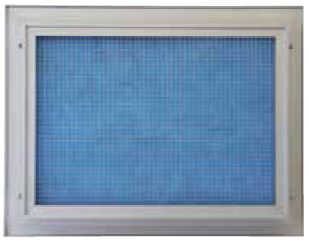

Stochersicheres Lüftungsgitter W 412, Vorderansicht Stochersicheres Lüftungsgitter W 412, mit Fliegengaze auf der Rückseite Stochersicheres Lüftungsgitter W 412, mit Staubfilter

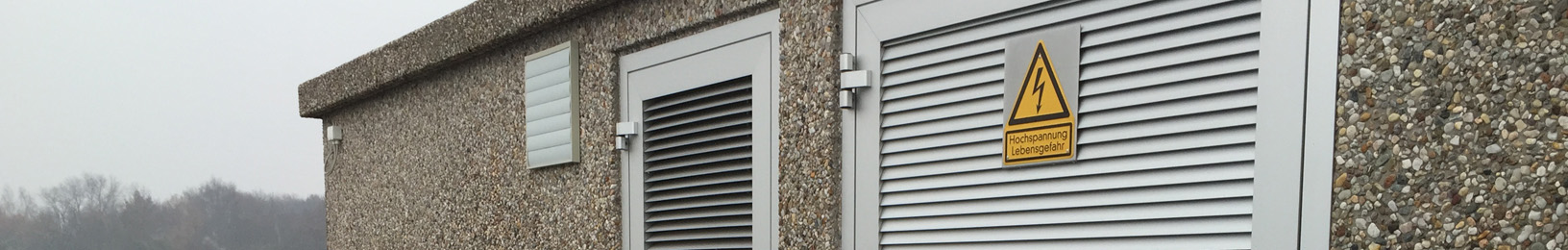

Trafostation in Leipzig

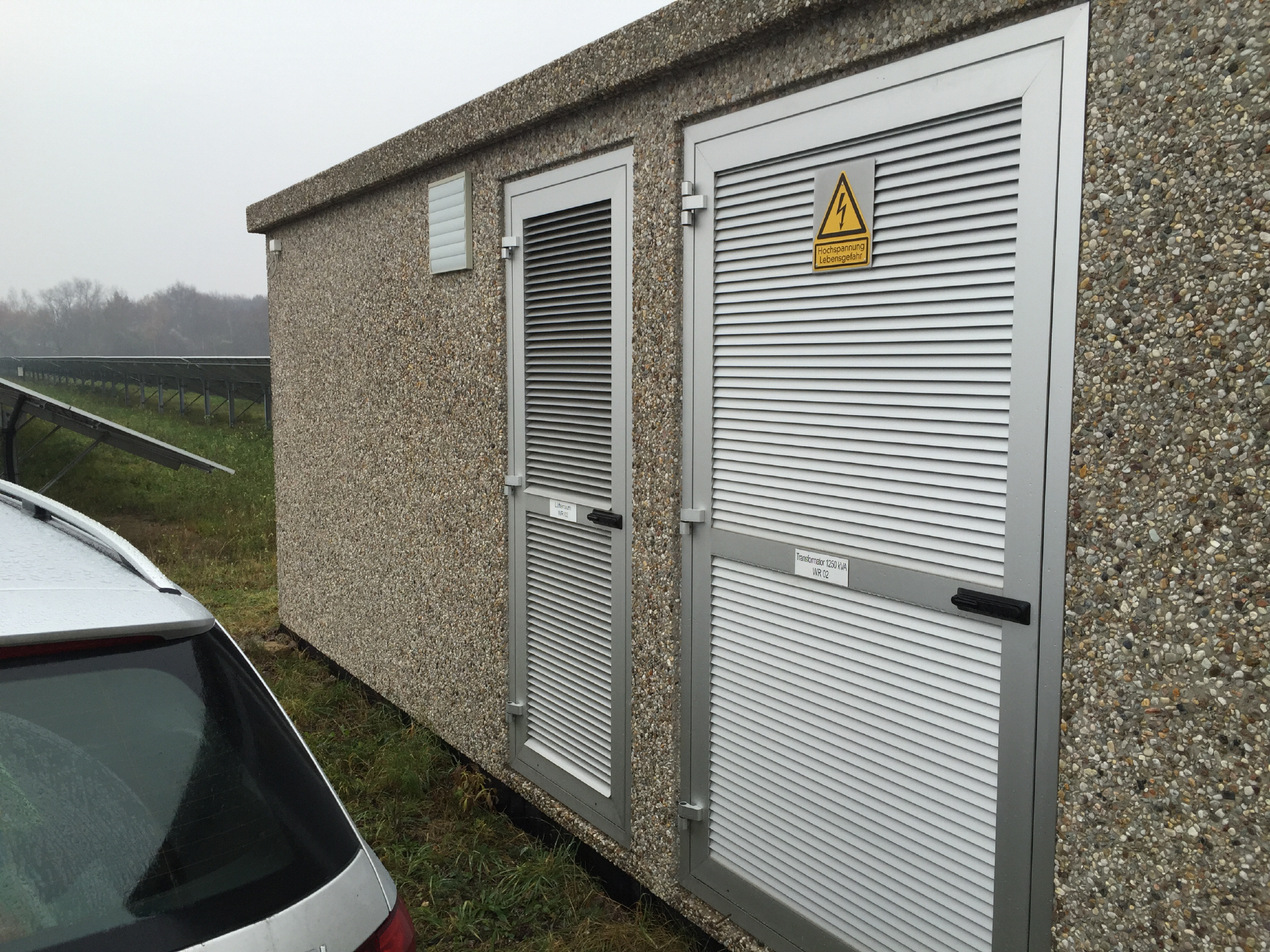

Trafostation mit V-Lamelle W 412

Material

Lüftungsgitter mit Stocherschutz

Stochersicher

Lüftungsgitter hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304, Maschenteilung auf Anfrage
silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Mit Erdungslasche ausgestattet

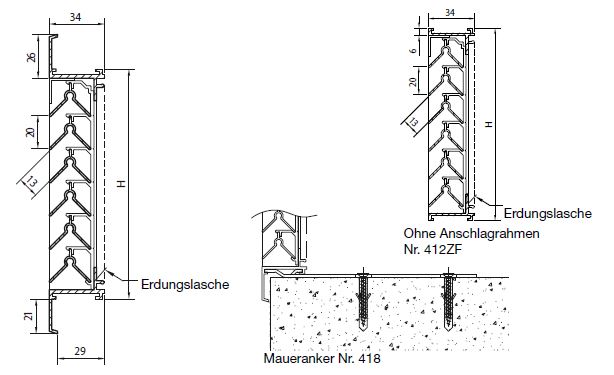

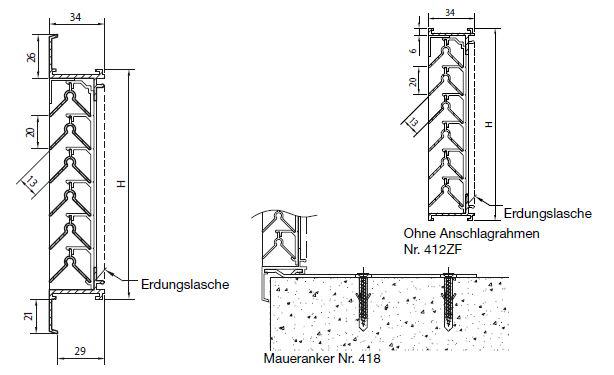

Maße und Befestigung

Wasserdichtigkeit

Maße
Lamellenabstand: 20 mm V-Lamellen
Einbautiefe: 29 mm
Überfalzmaß: 21 mm
Mindestmaße: 100 x 100 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)

Befestigung
Maueranker Nr. 418 (auf Anfrage erhältlich)
Klipsfeder Nr. 419 (auf Anfrage erhältlich für kleinere Abmessungen)
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine verstärkende Unterkonstruktion notwendig, passend zu Spannweite und Windlast

Anwendungsbereiche

Hochspannungsstationen
IT-Räume


Lüftungsgitter W412, V-Lamelle, Lager

Standard Lüftungsgitter Lager

Breite x Höhe eloxiert E6/EV1 Luftdurchlass bei 2 Pa in m³/h Preise im Shop
200 x 200 mm ja 45 Preis
300 x 300 mm ja 102 Preis
400 x 300 mm ja 136
500 x 200 mm ja 170
600 x 400 mm ja 271

Technische Daten Lüftungsgitter W412 V-Lammelle

Luftdurchlass EN 13030
K-Faktor (Zufuhr) 33,80
K-Faktor (Abfuhr 33,80
Ce-Koeffizient 0,172
Cd-Koeffizient 0,172
Optischer freier Querschnitt 93%
Physischer freier Querschnitt 39%
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) IP2XD

Ausschreibungstext Lüftungsgitter W412



Ausschreibungstext Lüftungsgitter W 412 mit V-Lamellen für Wandeinbau

mit durchstochersicheren waagrechten stranggepressten V-Lamellen
aus Aluminium (AL Mg Si 0,5), Lamellenabstand 20mm, mit L-förmigen Rahmen für
Mauereinbau, naturfarbig eloxiert / in RAL ….......... beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter 2,3 x 2,3 mm Maschung,
Rohbauöffnung : ….... x ....…mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W412 für Wandeinbau
Artikel-Nr.: W412
