Dosierbare Lüftungsgitter
Lüftungsgitter für Rahmeneinbau
Download PDF Katalog Lüftungsgitter W414VA [150 KB]
 |
 |
 |

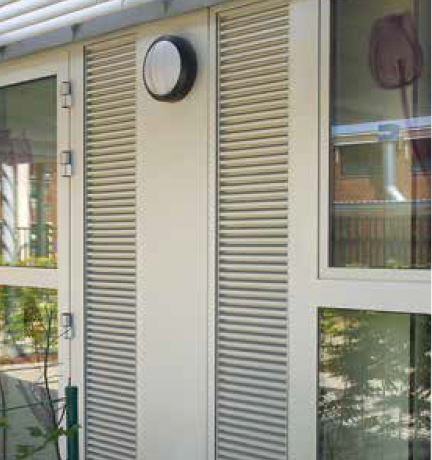

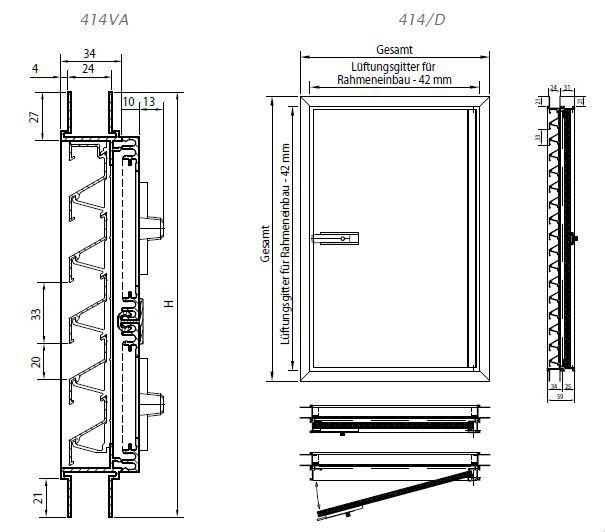

| Lüftungsgitter W414VA, Vorderansicht | Lüftungsgitter W 414 VA auf der Rückseite verschließbar | Lüftungsgitter W414/D |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteiliung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron
Maße
Lamellenabstand: 33,3 mm, Einspannstärke: 24, 28 oder 32 mm
Mindestmaße: 200 x 130 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Dosierbar in Kombination mit 100, 130 und 150 mm Lüftungsschiebern oder mit isolierter Aluminiumtür (414/D) (max. Größe 800 x 800 mm H
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Bedienung (pro Schieber)
Drehknopf (Standard)
Gestänge
Zugschnur
Motor
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 28,13 |
| Ce-Koeffizient | 0.189 |
| (Für Kombination mit 130 und 150 mm Lüftungen) |
Dosierbares Lüftungsgitter für Rahmeneinbau W414VA
mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL
Mg Si 0,5), Lamellenabstand 33,3 mm, abschließbar mittels Innenschieber an der
Rückseite, mit Einspannrahmen 24mm für Einbau im Glasfalz, naturfarbig eloxiert /
in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter
Totalmasse der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W414 für Rahmeneinbau, dosierbar
Artikel-Nr.: W414
