Lüftungsgitter W422
Lüftungsgitter mit V-Lamellen
mittelschwere Ausführung, Lamellenabstand 33 mm, optisch freier Querschnitt 70%, physisch freier Querschnitt 49%
Download .PDF Lüftungsgitter rotec W422 [160 KB]
|
|

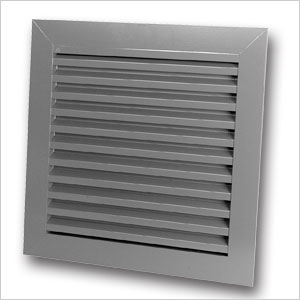

| Stochersicheres, mittelschweres Lüftungsgitter W 422, Vorderansicht | Stochersicheres, mittelschweres Lüftungsgitter W 422, mit Edelstahlgitter |

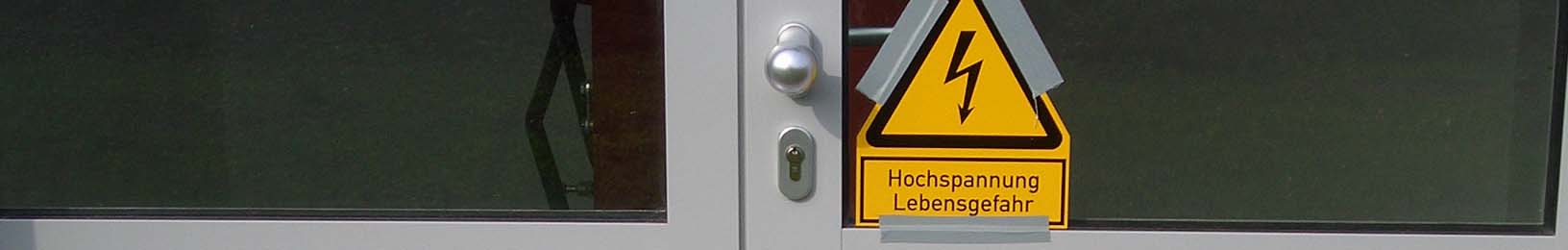

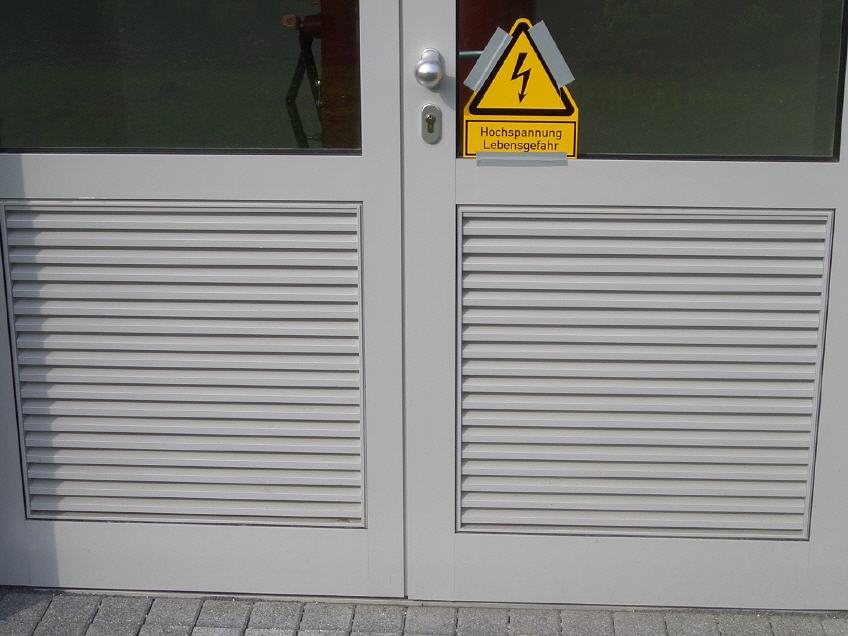

Trafostation Siemens München
Material
Wasserdichtigkeit
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2) • Insektenschutz aus Edelstahl 304, (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Befestigung der Lüftungsgitter

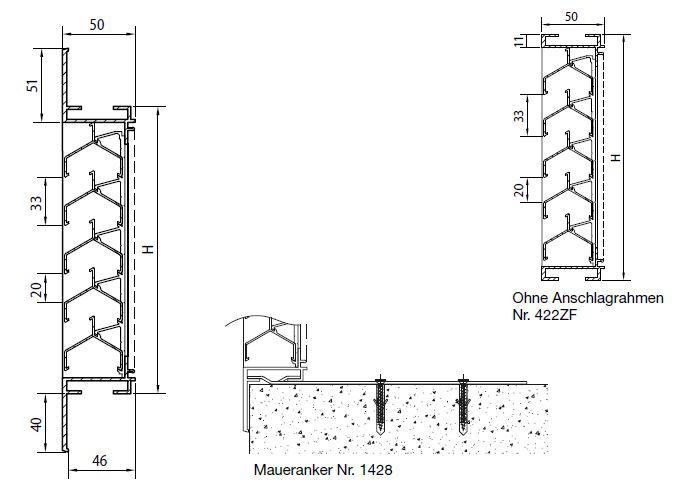

Maueranker Nr. 1428
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau W428
Typische Anwendungsbereiche
Anwendungen, bei denen extreme Stabilität und Antihafteigenschaften wichtige Parameter sind
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 13,42 |
| K-Faktor (Abfuhr | 9,35 |
| Ce-Koeffizient | 0,273 |
| Cd-Koeffizient | 0,327 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 49% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm vom Lüftungsgitter) | IP2XD |
Lüftungsgitter mit durchstochersicheren waagrechten V-Lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 33,3mm, mit L-förmigem Rahmen für Mauereinbau, naturfarbig
eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter
2,3x2,3mm Maschung,
Rohbauöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W422 für Wandeinbau
Artikel-Nr.: W422
