Rundes Lüftungsgitter W431R
Rundgitter, ohne Anschlag
Download PDF rundes Lüftungsgitter W431R [97 KB]
 |
 |
| Lüftungsgitter Ansicht von vorne | Rückseite des Lüftungsgitters mit Fliegengaze aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Rahmen nur an einer Seite geschweißt

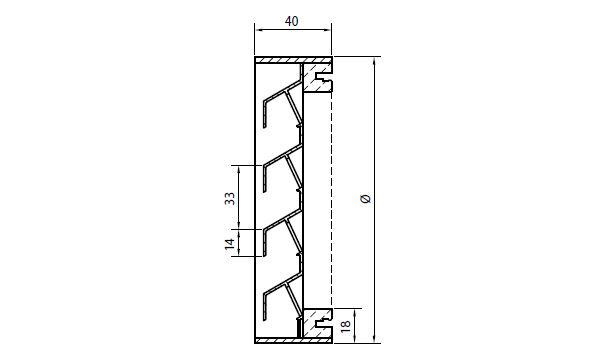

Maße
Lamellenabstand: 33,3 mm
Einbautiefe: 40 mm
Überfalzmaß: 22 mm
Mindestdurchmesser: 300 mm
Maximaldurchmesser:
- 1400 mm wenn in E6/EV1 eloxiert
- 1500 mm wenn RAL-pulverbeschichtet
- Über 1500 mm: 2-teilig
Befestigung
Schrauben werden mitgeliefert
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 40,5% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
Lüftungsgitter 431R, Rundgitter, für Wandanbau
mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5),
Lamellenabstand 33,3 mm, zum aufschrauben auf die Fassade, Aufbauhöhe 29 mm,
naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter ,
Totalmasse des Gitters : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W431R, Rund
Artikel-Nr.: W431R
