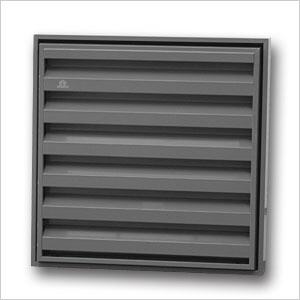

Lüftungsgitter Wandanbau W432
Lüftungsgitter für Wandanbau, Einbau mit Rahmen, optisch freier Querschnitt 59%, physisch freier Querschnitt 45%
PDF Katalog Lüftungsgitter Wandanbau W432 [202 KB]
Material
Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 1.4301 (Masche auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron
Beinhaltet einen hilfsrahmen für Wandanbau und ein abnehmbares Lüftungsgitter
Maße
Lamellenabstand: 33 mm
Aufbauhöhe: 40 mm
Mindestmaße: 136 x 136 mm
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)
Maximale Oberfläche = 2,25 qm
Anwendungsbereiche
Abnehmbares Lüftungsgitter
Nachtauskühlung (nightcooling)
Lüftungsgitter W432 im Einsatz
 |
 |
 |
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 45% |
Lüftungsgitter W432 für Wandanbau, Standardausführung
mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL
Mg Si 0,5), Lamellenabstand 33,5 mm, besteht aus Maueraufbaurahmen zum
aufschraben auf die Fassade und Lüftungsgitter 431, Aufbauhöhe 40 mm,
naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-
Insektenschutzgitter,
Totalmasse der Gitter : … x … Mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W432 für Wandanbau
Artikel-Nr.: W432
