Rundes Lüftungsgitter W411R
Rundgitter mit Anschlag
Download PDF rundes Lüftungsgitter W411R [124 KB]
 |
 |
| Lüftungsgitter Ansicht von vorne | Rückseite des Lüftungsgitters mit Fliegengaze aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Rahmen nur an einer Seite geschweißt

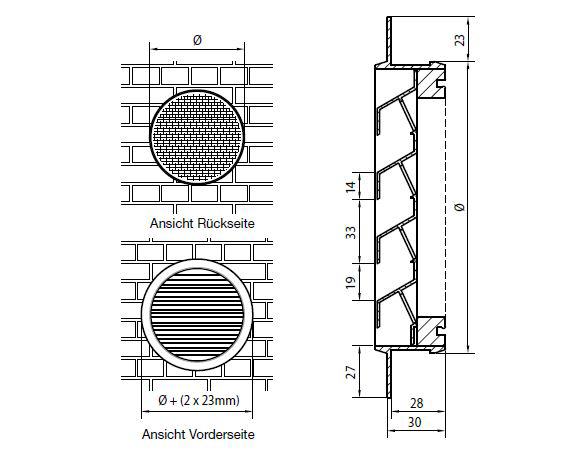

Maße
Lamellenabstand: 33 mm
Einbautiefe: 28 mm
Überfalzmaß: 23 mm
Mindestdurchmesser: 300 mm
Maximaldurchmesser:
- 1400 mm wenn in E6/EV1 eloxiert
- 1500 mm wenn RAL-pulverbeschichtet
- Über 1500 mm: 2-teilig
Befestigung
Maueranker am Rahmen vormontiert
Typische Anwendungsbereiche
Jede Anwendung ohne spezielle Anforderungen
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 40,5% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
Aluminium Lüftungsgitter W411R: Rundgitter, für Wandeinbau
mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5),
Lamellenabstand 33,5mm, mit L-förmigen Rahmen für Mauereinbau, Rahmen nur an einer Seite geschweisst,
naturfarbig eloxiert / in RAL … beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter,
Rohbauöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W411R Rund
Artikel-Nr.: W441R
