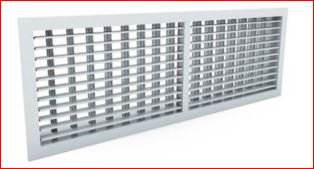

Alu Lüftungsgitter mit Strahllenkung
Die Gitter der Typen A100/G100 sind rechteckige Wandgitter, welche für die Zu- bzw. Abluft in Büroräumen, Läden, Werkstätten, Fabrikhallen eingesetzt werden. Dieses Aluminium Lüftungsgitter ist für die Wand-, Kanal- und Deckenmontage geeignet. Deckenmontage nur als Typ AE/GE bzw. AF/GF möglich. Für Kühlung und Heizung verwendbar. Um eine optimale Luftverteilung in Räumlichkeiten zu gewährleisten, können die Lamellen manuell verstellt werden.
Download Technische Blätter Wandgitter A100 bis A130
Wandgitter A100 [2.379 KB]
- Wandgitter A110 [1.195 KB]
- Wandgitter A120 [1.191 KB]
- Wandgitter A130 [1.193 KB]
-
Auswahl der Ausführungsoptionen
Per Doppelklick auf eine Zeichnung werden Sie zum jeweiligen technischen Blatt der Türgitter weitergeleitet!

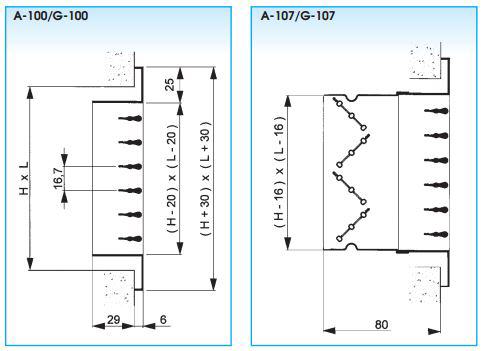

Wandgitter und Deckengitter A100 - G100
Wandgitter mit horizentraler Lamellenreihe
Das Gitter ist für Wand-, Kanal- und Deckenmontage geeignet. Deckenmontage nur als Typ AE/GE bzw. AF/GF möglich. Für Kühlung und Heizung verwendbar. Für eine optimale Luftverteilung im Raum können die Lamellen von Hand verstellt werden.

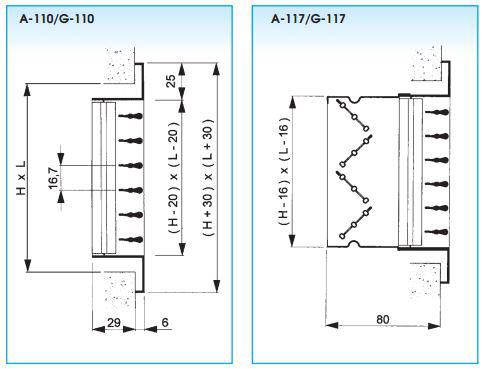

Wandgitter und Deckengitter A110 - G110
Wandgitter und Deckengitter mit horizontaler/vertikaler Lamellenreihe
Die Gitter der Type A-110/G-110 werden für Zu- bzw. Abluft in Büroräumen, Läden, Werkstätten, Fabrikhallen usw. eingesetzt. Das Gitter ist für Wand-, Kanal- und Deckenmontage geeignet. Deckenmontage nur als Typ AE/GE bzw. AF/GF möglich. Für Kühlung und Heizung verwendbar. Für eine optimale Luftverteilung im Raum können die Lamellen von Hand verstellt werden.

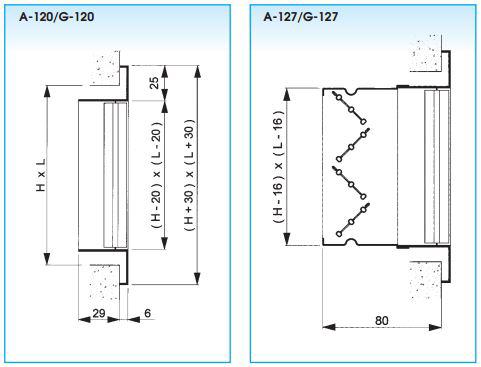

Wandgitter und Deckengitter A120 - G120
Wandgitter und Deckengitter mit senkrechter Lamellenreihe
Die Gitter der Type A-120/G-120 werden für Zu- bzw. Abluft in Büroräumen, Läden, Werkstätten, Fabrikhallen usw. eingesetzt. Das Gitter ist für Wand-, Kanal- und Deckenmontage geeignet. Deckenmontage nur als Typ AE/GE bzw. AF/GF möglich. Für Kühlung und Heizung verwendbar. Für eine optimale Luftverteilung im Raum können die Lamellen von Hand verstellt werden.

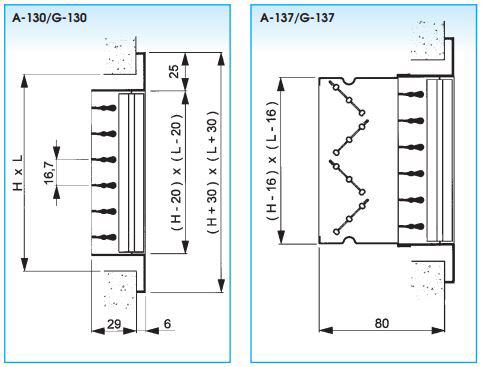

Wandgitter und Deckengitter A130 - G130
Wandgitter und Deckengitter mit vertikaler/horizontaler Lamellenreihe
Die Gitter der Type A-130/G-130 werden für Zu- bzw. Abluft in Büroräumen, Läden, Werkstätten Fabrikhallen usw. eingesetzt. Das Gitter ist für Wand-, Kanal- und Deckenmontage geeignet. Deckenmontage nur als Typ AE/GE bzw. AF/GF möglich. Für Kühlung und Heizung verwendbar. Für eine optimale Luftverteilung im Raum können die Lamellen von Hand verstellt werden.
Technische Angaben A100- G100
Lüftungsgitter mit frontseitig, waagrechten und verstellbaren Lamellen
geeignet für Wand-, Kanal- und Deckenmontage
Freier Querschnitt ca. 70% (in Abhängigkeit vom Lamellenstand)
Aus Aluminium (A-100) Standard naturfarbig eloxiert oder Stahl (G-100) Standard RAL 9010 weiß pulverbeschichtet
Dieses rechteckige Wandgitter ist auch in weiteren Varianten vorhanden (GE100, GD100
, GD110
) sowie Zubehör (GR001
, GT007
)
Zubehör Wandgitter A100
GT003 Lochblech mit 35 % freiem Querschnitt, standard RAL 9005, schwarz lackiert
GT007 Mengeneinstellung mit vertikalen gegenläufigen Lamellen, hergestellt aus verzinktem, schwarz lackiertem Stahlblech GR001: Montagerahmen aus verzinktem Stahlblech, nur für AD/GD und AE/GE
GR001 Montagerahmen aus verzinktem Stahlblech, nur für AD/GD und AE/GE
Wählen Sie ein Produkt auf Basis der Standardwerte

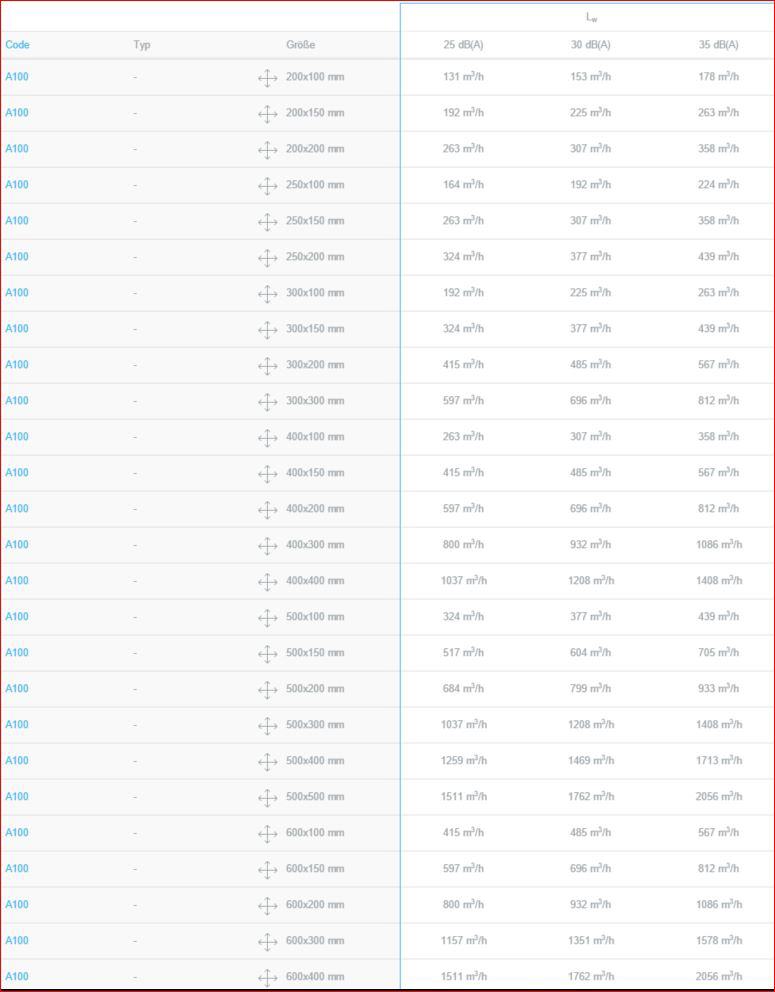

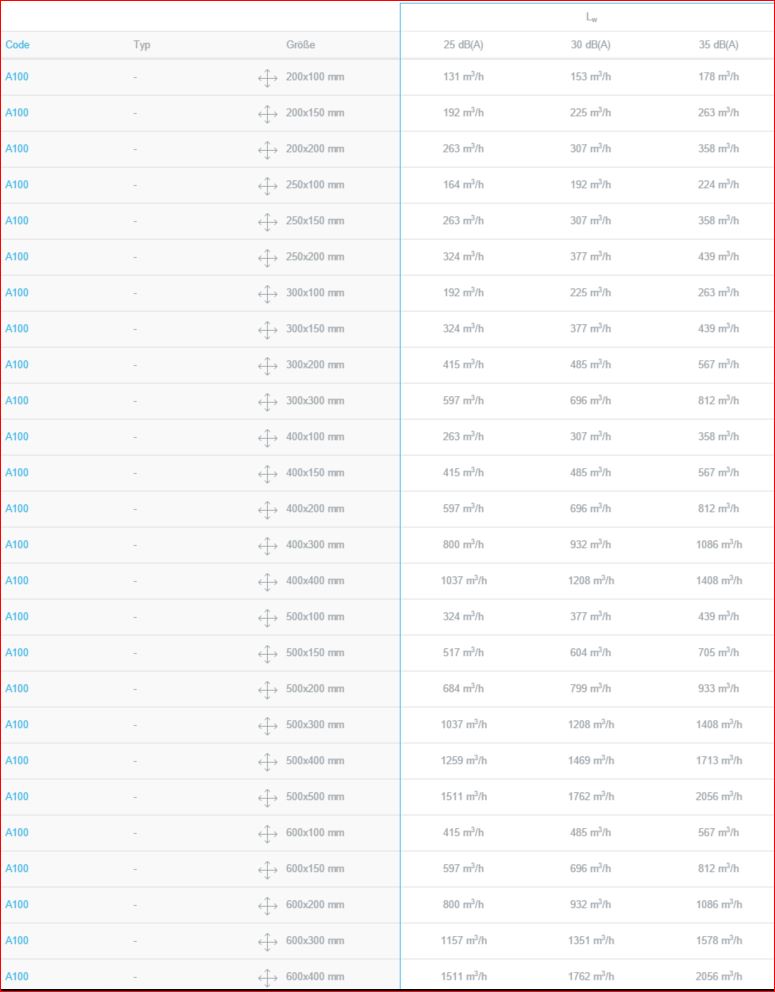

Zuluft

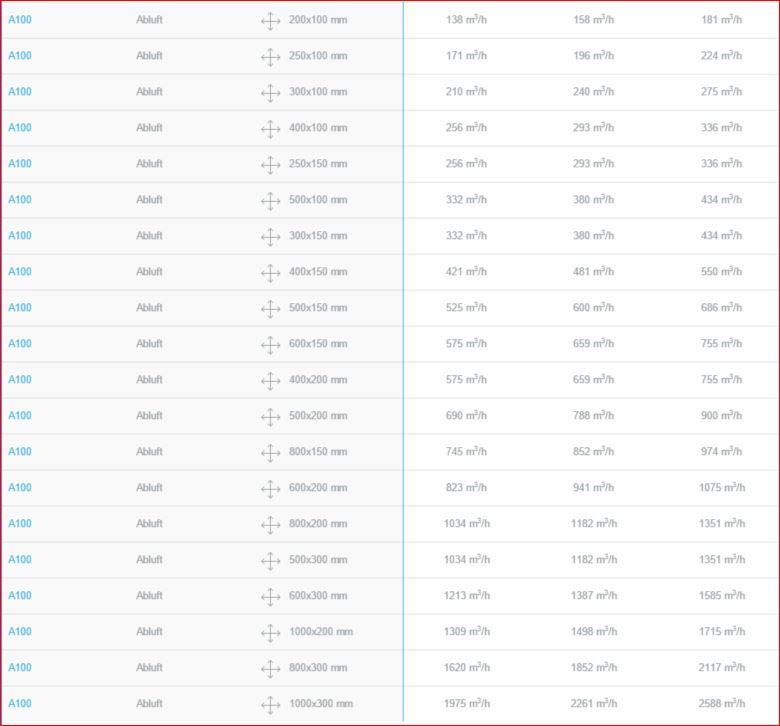

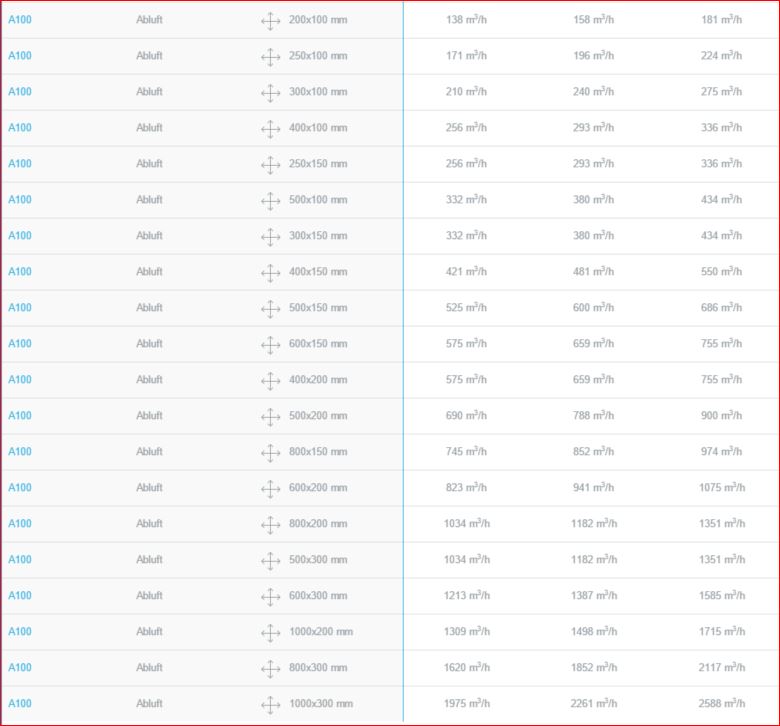

Abluft
Ausschreibungstext Wandgitter A100
Zuluftgitter aus Stahl mit horizontalen verstellbaren Lamellen für Wand- oder Kanalmontage, ausgestattet mit gegenläufiger Mengeneinstellung.
Das Gitter ist weiß lackiert (RAL 9010).
Typ: A1.. Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: A100, Wandgitter
