Lüftungsgitter, mittelschwere Ausführung
mit gewalzten Aluminiumlamellen
Lamellenabstand 65, optisch freier Querschnitt 69%, physisch freier Querschnitt 55%
Download .PDF Lüftungsgitter W453 [142 KB]
|
|
| Lüftungsgitter W453, Ansicht von vorne | Lüftungsgitter W453, Ansicht Rückseite mit Fliegengitter |
Material
Rahmen hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Gewalzte Aluminiumlamellen
Insektenschutz aus Edelstahl 304, Maschenteilung auf Anfrage
Oberfläche: pulverbeschichtet in jeder RAL-Farbe (60-80 Mikron) (Eloxal nicht möglich)

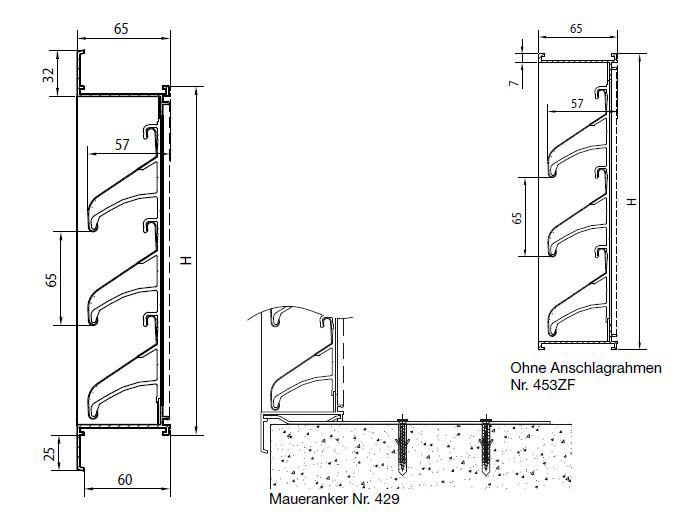

Maße des Lüftungsgitters
Einbautiefe: 60 mm
Überfalzmaß: 25 mm
Mindestmaße: 300 x 300 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung des Gitters
Maueranker Nr. 429
Für Lüftungsgitter ab ungefähr 3 qm ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast.
Optionen
Wasserabflußrinne
Wasserschenkel
Filter
Ohne Anschlagrahmen
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 13,92 |
| K-Faktor (Abfuhr | 17,22 |
| Ce-Koeffizient | 0,286 |
| Cd-Koeffizient | 0,241 |
| Optischer freier Querschnitt | 69% |
| Physischer freier Querschnitt | 55% |
Mit Rahmen hergestellt aus ALU-Strangpressprofilen (AL Mg Si 0,5), Lamellen gezwalzt aus Aluminium Bandmaterial, Lamellenabstand 65mm ,naturfarbig eloxiert
/ in RAL …. beschichtet, mit rückseitigem Edelstahl- Insektenschutzgitter 6x6mm Maschung,
Rohbauöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W453 für Wandeinbau
Artikel-Nr.: W453
