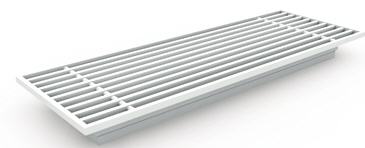

Bodengitter mit abnehmbaren Kern und Montagerahmen
Das Bodengitter Gitter Typ AG300 aus Aluminium ist geeignet für die Abfuhr und Zufuhr von gekülter oder geheizter Luft in Büroräumen, Läden, usw.
Das Gitter wird im Fussboden eingebaut.
Download technisches Blatt Aluminium Bodengitter AG300 [408 KB]
|
Fussbodengitter aus Aluminium, begehbar, mit waagerechten feststehenden Profillamellen gerade (AG-300 / AG-310) oder unter 15° geneigt (AG-320 / AG-330).
Mit "I-förmigen" Aussenrahmen, Gittereinsatz herausnehmbar.
Erfolgreich getestet laut EN13264 (bauliche Klassifizierung "medium", mit einem Druck von 3 kN auf Fläche 25x25mm).
Rahmen und Lamellen aus extrudiertem Aluminium, standard naturfarbig eloxiert.

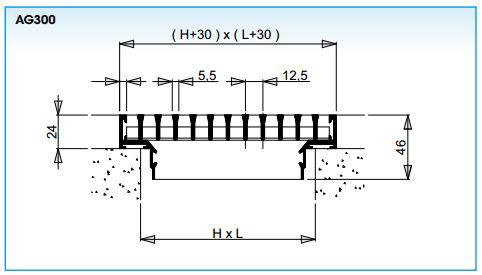

Bestimmung der Nenngröße
Profile
|
|
|

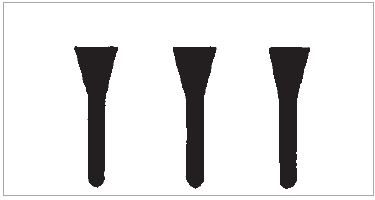

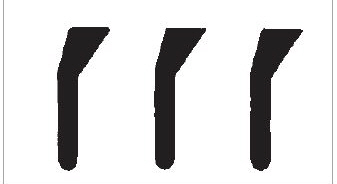

| Profil ohne Neigung | Profil mit Neigung 15° |
Lieferbare Ausführungen
|
|
|
|
AG300 Gitter mit waagrechten Lamellen |
AG307 Gitter mit waagrechten Lamellenund GT007 Mengeneinstellung |
|
|
AG310 Gitter mit waagrechten Lamellen und Gleichrichter |
AG317 Gitter mit waagrechten Lamellen, Gleichrichter und GT007 Mengeneinstellung |
Eckstücke
|
|
Die Eckstücke werden einteilig gefertigt, Standardausführung 90°, Innennennmass nominal 300 x 300 mm (siehe Zeichnung).
Andere Abmessungen auf Anfrage.

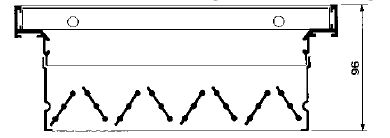

Montage Konvektorgitter AG300
Gitter AG300 wird mittels Klemmflansche befestigt im Fussboden.
Zubehör
GT007:
Mengeneinstellung mit gegenläufigen senkrechten Lamellen, aus Stahlblech, standard schwarz lackiert Ral 9005.
Gleichrichter:
Lamellen einstellbar, aus Aluminium, naturfarbig eloxiert
Ausschreibungstext Bodengitter AG300
Fussbodengitter mit ausnehmbarem Gittereinsatz (Klipsen) aus Aluminium, naturfarbig eloxiert. Ausgestattet mit Mengenregulierung aus Stahl schwarz (RAL 9005) lackiert, mit gegenläufigen senkrechten Lamellen.
