Lüftungsgitter für Wandanbau W431
Lüftungsgitter für Wandanbau, Lamellenabstand 33 mm, optisch freier Querschnitt 59%, physisch freier Querschnitt 45%
Download PDF Katalog Lüftungsgitter Wandanbau W431 [240 KB]
|
|

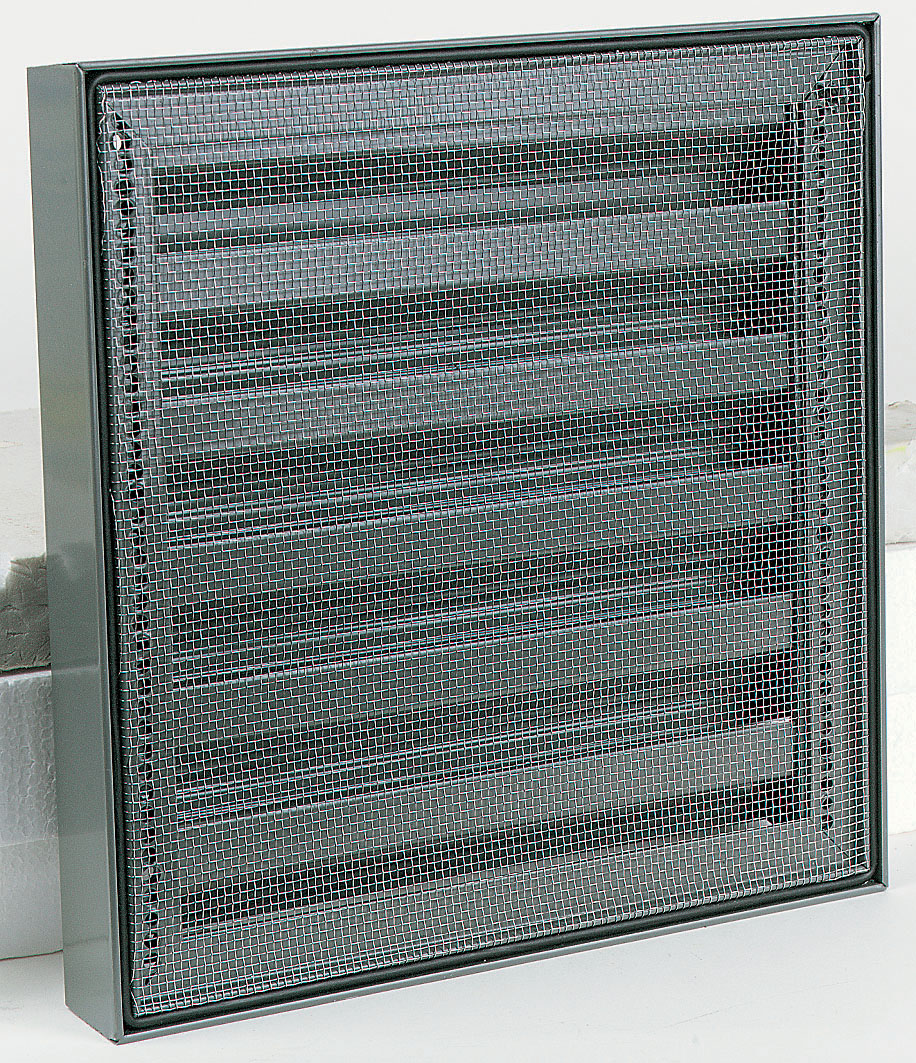

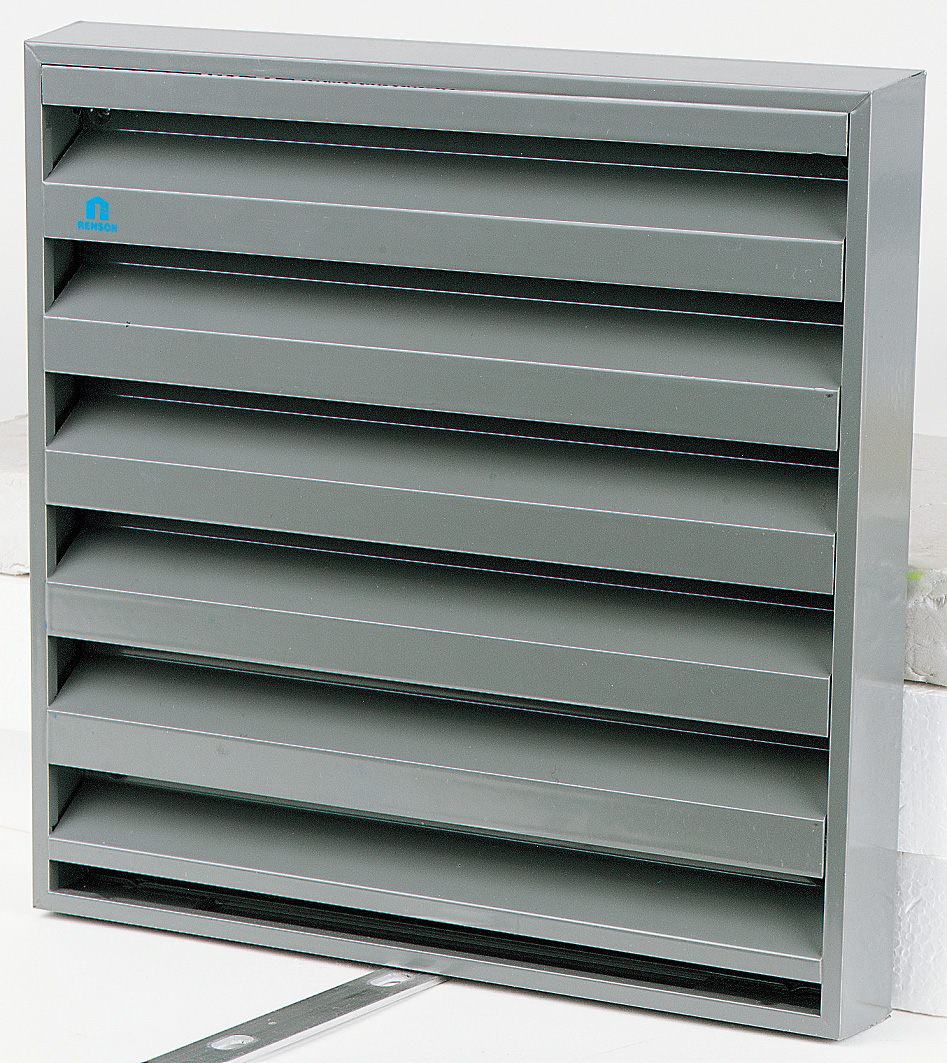

| Lüftungsgitter W431, Standardausführung | Lüftungsgitter W431 mit Edelstahlgitter auf derRückseite |
Material
Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 1.4301 (Masche auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron

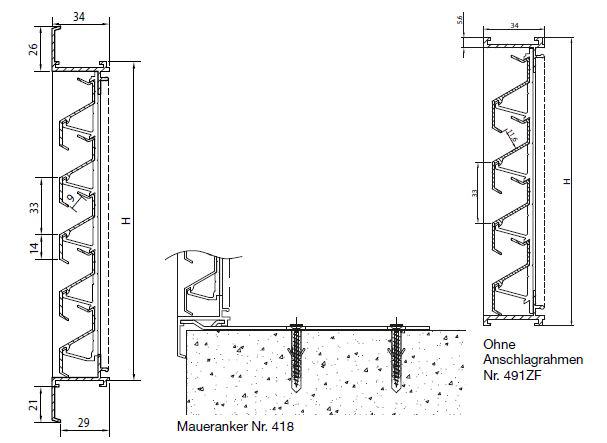

Maße
Lamellenabstand: 33 mm
Aufbauhöhe: 29 mm
Mindestmaße: 120 x 120 mm
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)
Befestigung
Lüftungsgitter W432 ist die abnehmbare Version von Lüftungsgitter W431
Optionen
Einbruchhemmendes Lüftungsgitter W431 WK2
Anwendungsbereiche
Nachtauskühlung
Standardlüftungsgitter für Wandanbau
Anwendungsbereiche
Nachtauskühlung
Standardlüftungsgitter für Wandanbau

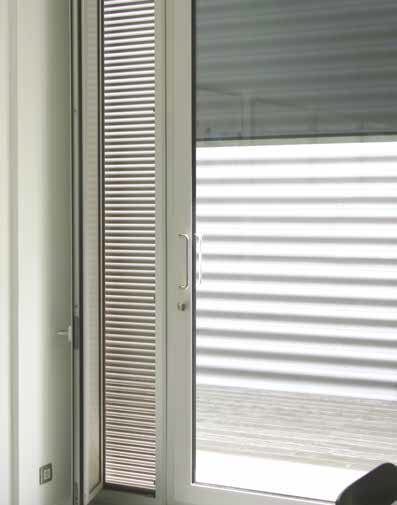

Lüftungsgitter Nachtauskühlung
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,296 |
| Cd-Koeffizient | 0,206 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 45% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
Lüftungsgitter 431 für Wandanbau, Standardausführung
Lüftungsgitter mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL
Mg Si 0,5), Lamellenabstand 33,5 mm, aufschrauben auf die Fassade, Aufbauhöhe
29 mm, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-
Insektenschutzgitter 2,3x2,3mm Maschung,
Totalmasse der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W431 für Wandanbau
Artikel-Nr.: W431
