Abluftgitter mit horizontal feststehenden Lamellen
Rastergitter aus Aluminium, mit feststehendem Gittereinsatz, Typ A-780 (Raster gerade) oder A-770 (Raster unter 45° geneigt) ist geeignet für die Abfuhr von großen Luftmengen. Es wird in die Wand oder in die Decke eingebaut. Der Druckverlust ist aufgrund der Konstruktion sehr gering.
Download technisches Blatt Rastergitter A770 [307 KB]
Teschnische Beschreibung
Raster gerade (A-780) oder unter 45° geneigt (A-770)
mit Rasteröffnung 12,5 x 12,5 mm,
lieferbar in Abstufungen von 1 mm in der Länge und in der Höhe,
min L = 100 mm, max L = 1200 mm,
min H = 100 mm, max H = 1200 mm,
mit GT007 Mengeneinstellung nur möglich in Abstufungen von 25 mm sowohl in der Länge als in der Höhe,
freier Querschnitt ca. 85 %
Ausführung
Außenrahmen hergestellt aus Aluminium Strangpressprofilen, naturfarbig eloxiert
Raster aus Aluminium Roh

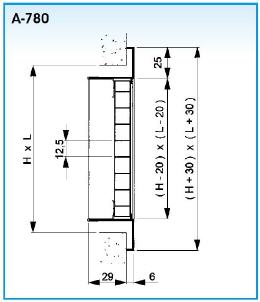

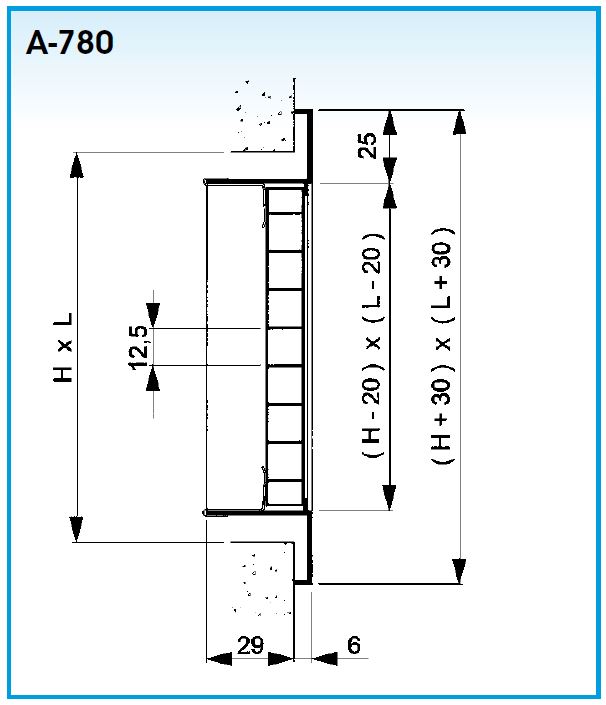

Bestimmung der Nenngrößen Rastergitter
|
|
|
L = nominale Länge, H = nominale Höhe, alle Abmessungen in mm
Zubehör

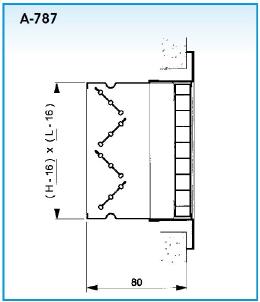

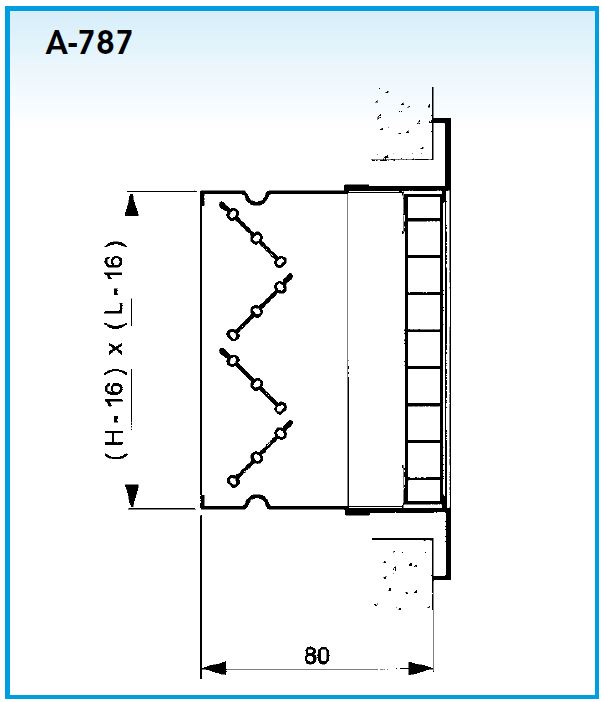

GT007: Mengeneinstellung mit gegenläufigen senkrechten Lamellen aus Stahlblech, standard schwarz lackiert (Ral 9005)
GR001: Montagerahmen aus verzinktem Stahlblech, nur für AD und AE.
Befestigung der Aluminium Rastergitter
|
|
|
|

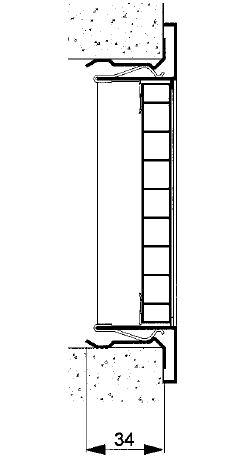

AD770/AD780 + GR001 Gitter mit Klemmfedern und Montagerahmen |

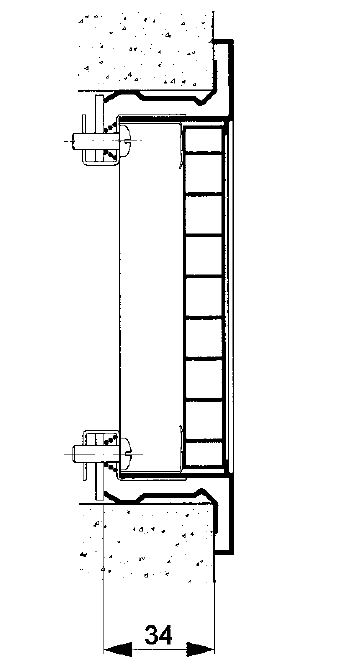

AE780 + GR001 Gitter mit verdeckter Schraubbefestigung und Montagerahmen |

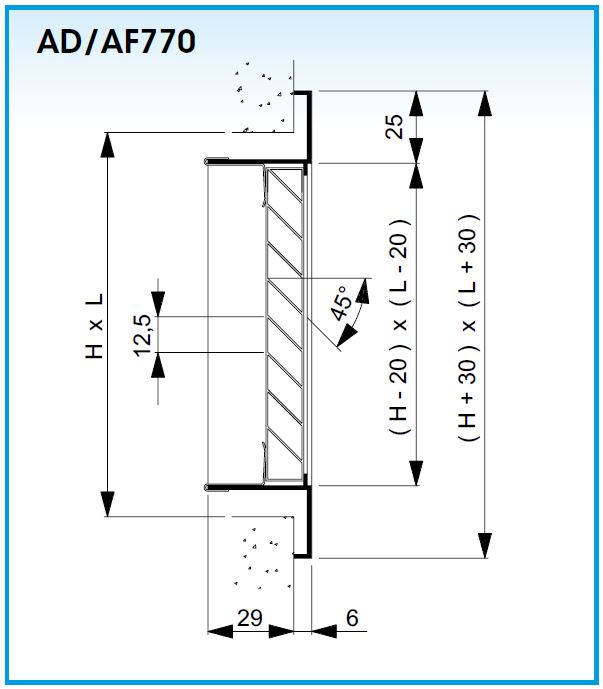

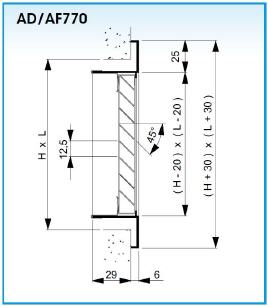

AF770/AF780 Gitter mit sichtbarer Schraubbefestigung |
Ausschreibungstext
Rastergitter aus Aluminium, mit feststehendem Gittereinsatz, Rasteröffnungen gerade Maschung 12,5 x 12,5 mm, ist geeignet für die Abluft von grossen Luftmengen.
Es wird eingebaut in der Wand oder in der Decke mittels Schrauben im Anschlagflansch.
An der Rückseite des Gitters wird eine Men-geneinstellung mit gegenläufigen vertikalen Lamellen montiert.
rotec Lüftungsgitter Berlin
Modell: A7.., Rastergitter
