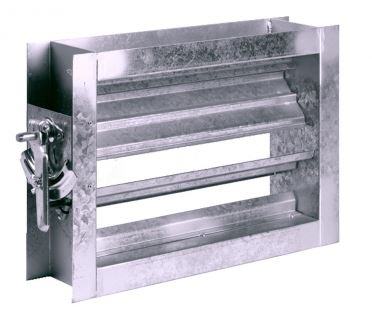

Jalousieklappe K100
Die Jalousieklappen Typ KO/KM werden aus verzinktem Stahlblech gefertigt und werden als Regelklappe für Druck- bzw. Volumenstromeinstellung in Anlagen der Lüftungs- und Klimatechnik verwendet. Die Jalousieklappen bestehen aus mehreren, drehbar gelagerten Lamellen. Die Betätigung kann entweder manuell oder mit Stellantrieb erfolgen, wobei je nach Einsatzzweck eine “auf/zu” Funktion oder eine stufenlose Verstellung realisierbar ist.
Download technisches Blatt Jalousieklappe K100 [368 KB]
Technische Daten
• Lagerbuchsen aus Polyamide (spezial-Kunststoff)
• Verbindungsgestängen Lamellen aus Stahl
• Einbautiefe 120 mm (K-100) oder 180 mm (K-150)
• Lamellen gegenläufig oder gleichläufig gekuppelt, Achsab-stand 100 oder 150 mm.
• temperaturbeständig von -20°C bis +75°C
• alle Antriebe ausserhalb des Luftstroms
• Betätigung mit Handhebel mit feststellvorrichtung
• Betätigung mit Motor Typ Belimo:
- 24V oder 220 V
- Motortyp abhängig von der Jalousieklappengröße
- mit oder ohne Federrücklauf
- auf/zu oder modulierend
• Ausführung nicht Luftdicht (Typ KO): - L ≤ 1250 mm: Jalousieklappe (Lamellen) 1-teilig gefertigt
- L ≥ 1250 mm: Jalousieklappe mehrteilig gefertigt

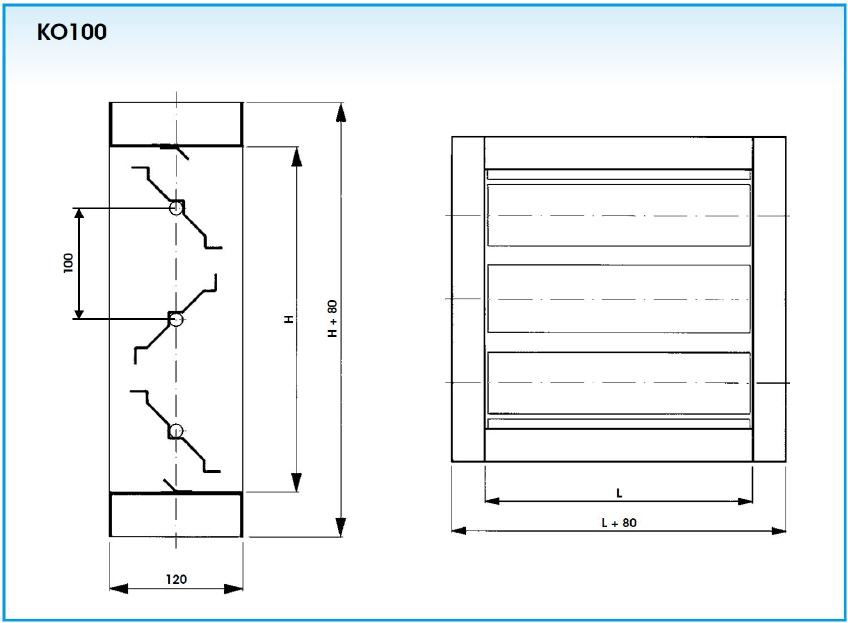

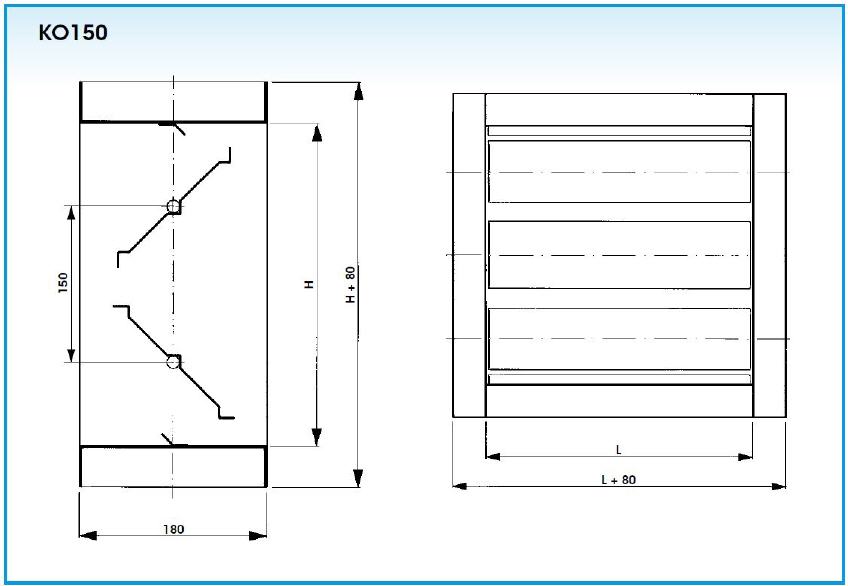

Bestimmung der Nenngrößen Jalousieklappen
Alle Abmessungen in mm
Montage Jalousieklappe
• Schraublöcher vorgebohrt im Rahmen
• Kombination Jalousieklappe + Wetterschutzgitter (mit/ohne Filter ausgestattet) ist möglich; nominale Nenngrösse Wetterschutzgitter = nominale Abmessung Jalousie-klappe + 90 mm
Ausschreibungstext
Beispiel:
Jalousieklappe aus verzinktem Stahlblech, mit gegenläufig verstellbaren Lamellen, Achsabstand 100 mm,
Betätigung mit Handhebel, Ausführung, nicht Luftdicht.
Typ: KO101GS
Nenngrösse (L x H) … x … mm
