Deckenschlitzauslass mit Strahlllenkung SB800

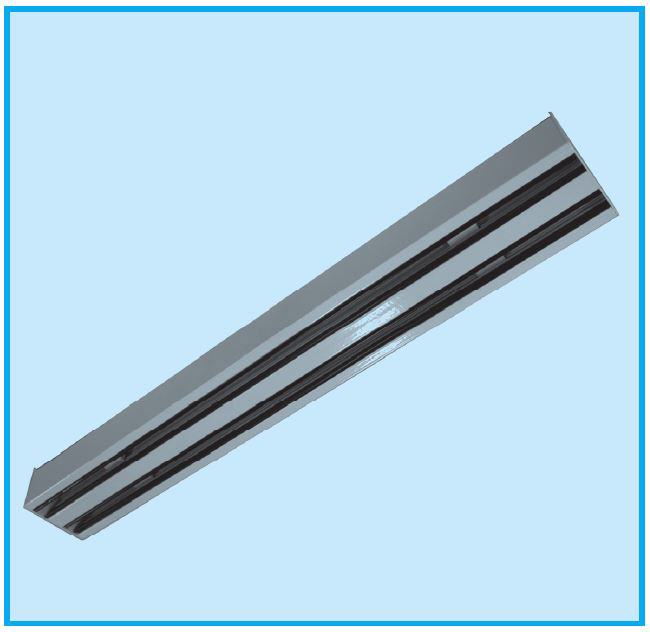

Deckenschlitzauslass Typ SB800 ist geeignet für die Zuluft von sowohl gekühlter als geheizter Luft in Büroräume, Sitzungssäle, Läden, usw. Der Durchlass wird direkt in die Decke oder Wand montiert. Das speziell entwickelte Aluminium Strangpressprofil kann zu Schlitzdurchlässe von 1 bis 5 Schlitzen zusammengebaut werden. Jeder Schlitz ist mit 2 formschönen aerodynamischen Aluminium Luftleitlamellen ausgestattet, die es ermöglichen den Luftstrahl von horizontal bis vertikal einzustellen (Einstellmöglichkeit über 180°). Die Schlitzauslasslänge wird nach Wunsch des Kunden gefertigt.
Download technisches Blatt Deckenschlitzauslass SB800 [536 KB]
 |
Technische Daten SB800
Eigenschaften:
• SB800: lieferbar bis 5 Schlitzen
• Einteilig lieferbar in Abstufungen von 1 mm in der Länge min L = 300 mm, max L = 2000mm
• Grössere Abmessungen als Bandausführung lieferbar mit Mittel- und Endstücken.
• Schlitzbreite 25 mm.
• Lieferbar als Bindeelement, wobei die Schlitzauslässe oberhalb bedeckt werden durch eine Stahlplatte schwarz RAL 9005 lackiert (BOBSE), oder wobei die Luftleitlamellen ersätzt werden durch eine schwarze PVC-Platte an der Innenseite (SB850).
• Abluft: Ohne Luftleitlamellen.
• Zuluft: Mit verstellbaren Luftleitlamellen, Luftlenkung von horizontal bis vertikal.

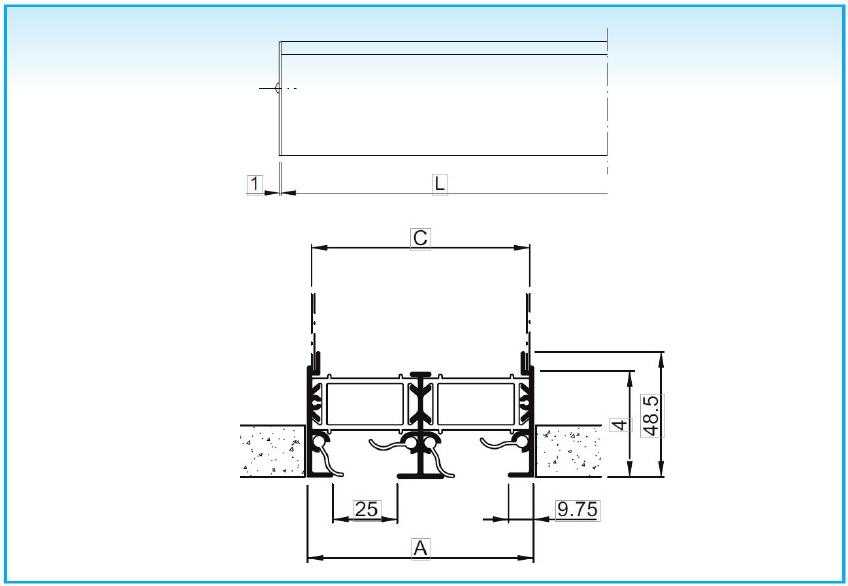

Bestimmung der Nenngrößen

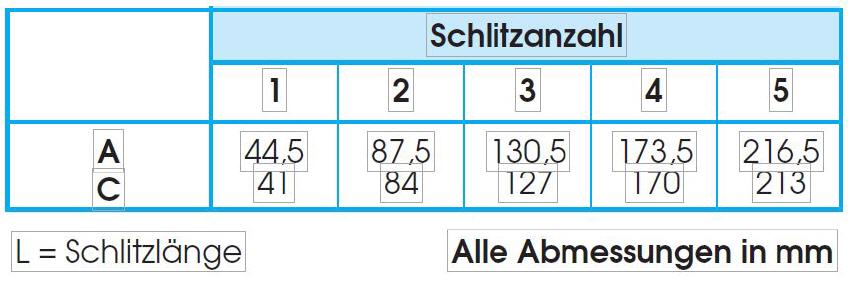

Schlitzanzahl

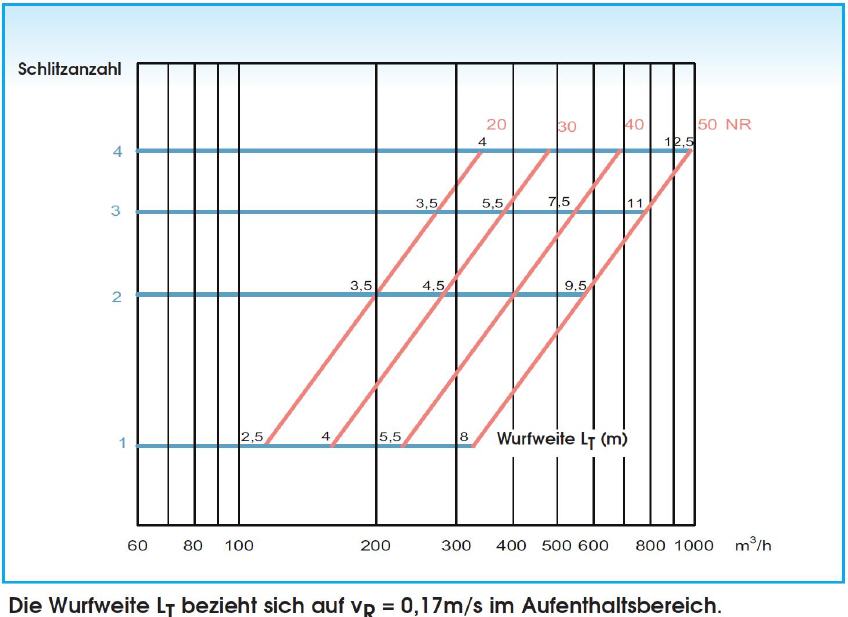

Schnellauswahldiagramm
Einstellmöglichkeiten:
Anschlusskasten:
Mit oder ohne Mengenregulierung im Anschlussstutzen - für Abmessungen ≤ 1600 mm: 1 Anschlussstutzen rund für Abmessungen ≥ 1601 mm: 2 Anschlussstutzen rund.
Ausführungen:
• Profilschienen aus stranggepresstem Aluminium naturfarbig eloxiert; Luftlenklamellen aus Aluminium wahlweise schwarz (RAL 9005) oder weiß (RAL 9010) lackiert.
• Auf Anfrage sind die Schlitzauslässe erhältich in RAL nach Wahl.
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung.
Montage
• Ausführung mit Montagebügel:
Der Schlitzauslass ist immer abnehmbar, und kann auch nachträglich montiert werden am Kasten.
• Ausführung ohne Montagebügel:
Der Schlitzauslass wird (auf Anfrage vormontiert), (festgenietet) am Kasten.
• Der Anschlusskasten ist ausgestattet mit Aufhängeösen (Laschen) (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich.
Zubehör SE800
BOBSE:
Schlitzauslass als Bindeelement, mit Aluminium Luftleitlamellen in weiß (RAL 9010) oder schwarz (RAL 9005), mit oberhalb des Auslasses eine schwarz lackierte (RAL 9005) Stahlplatte montiert damit keine Luft durchkommt.
Ausschreibungstext
Beispiel:
Schlitzdurchlass ohne Anschlagprofil in 2-schlitziger Ausführung aus Aluminium , naturfarbig eloxiert, Luftlenklamellen aus Aluminium schwarz (RAL 9005) lackiert. Schlitzbreite 25 mm. Mit Anschlusskasten isoliert, mit Mengeneinstellung im seitlichem Anschlussstutzen.
Der Schlitzdurchlass wird festgenietet am Anschlusskasten, Befestigung ohne Montagebügel.
Typ ...
