Walzenschlitzdurchlass LT350

Walzenschlitzdurchlass

Deckenschlitzauslass mit Flansch aus Aluminium mit linearem Luftaustritt und einstellbaren Walzen fur Zuluft in einem Raum. Walzenschlitzdurchlass fur hohe Leistungen, mit einzigartiger Kapazitat bis 4 Schlitzen.

Download technisches Blatt Walzenschlitzdurchlass LT350 [2.151 KB]


Walzenschlitzdurchlass mit 4 Schlitzen


Technische Details

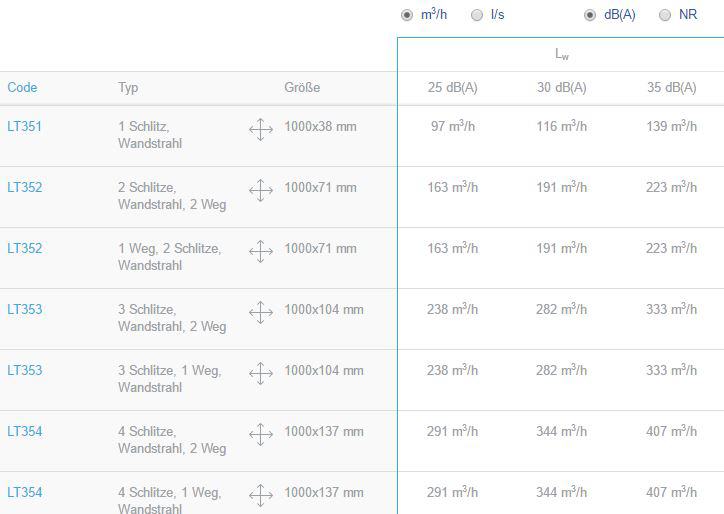

Auswahl des Schlitzdurchlasses nach Standardwerten

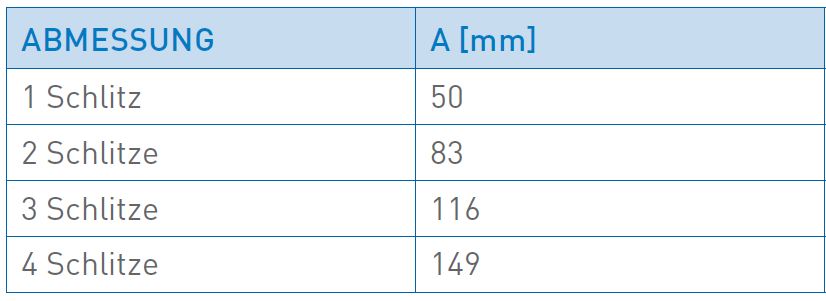

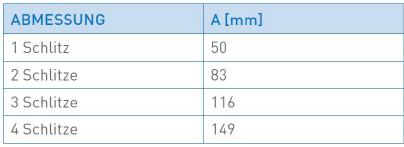

Zeichnung Walzenschlitzdurchlass LT350

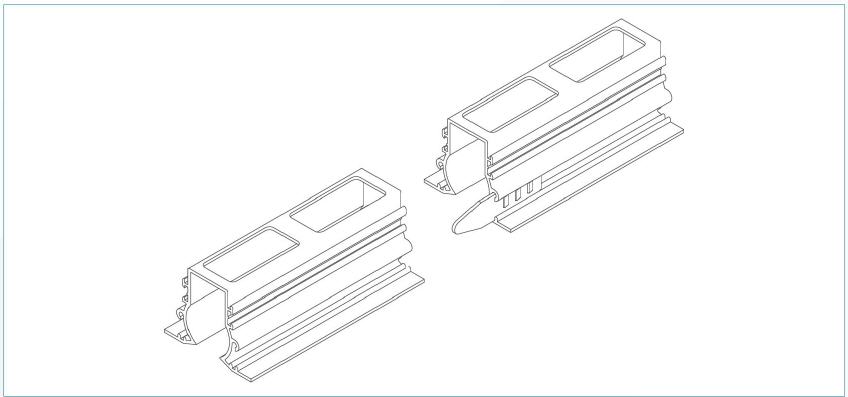

Montage LT350

Abmessungen gröβer als 2000mm lieferbar mit Mittelstucken und/oder Endstucken. Mittels Verbindungsstiften werden die Schlitzdurchlässe an einander gekoppelt.

Zubehör für Schlitzdurchlass LT350


Anschlusskasten für Lüftung LP300

Anschlusskasten LP300

Anschlusskasten für LT350 und LT360

Anschlusskasten aus verzinktem Stahlblech für LT350 und LT360. Für Abmessungen bis zu 1600 mm, 1 Runder Anschlussstutzen. Ab Abmessungen 1600 mm, 2 Runde Anschlussstutzen. Möglich mit oder ohne Isolierung. Mit oder ohne Mengenregulierung im Anschlussstutzen.

Download technisches Blatt Anschlusskasten LP300 [551 KB]



Anschlusskasten für Lüftung LP400

Anschlusskasten LP400

Anschluskasten für LT350

Anschlusskasten aus verzinktem Stahlblech für LT350. Für Abmessungen bis zu 1600 mm, 1 Runder Anschlussstutzen. Ab Abmessungen 1600 mm, 2 Runde Anschlussstutzen. Möglich mit oder ohne Isolierung. Mit oder ohne Mengenregulierung im Anschlussstutzen.

Download technisches Blatt Anschlusskasten LP400 [513 KB]
