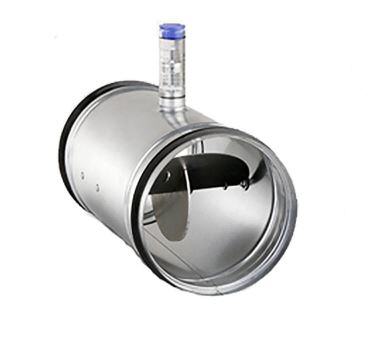

Runder Konstantvolumenstromregler RVC
Der Volumenstromregler Typ RVC, aus Stahlblech gefertigt, wird in Rohrleitungssystemen zur selbsttätigen Regelung der Luftmengenverteilung eingesetzt. Ohne Hilfsenergie wird die Volumenstromregelung durch eine leichtgängig gelagerte, asymmetrisch abgewinkelte Regelplatte vorgenommen. Die Konstantvolumenstromregler werden entweder mit dem vom Kunden gewünschten Volumenstrom oder mit einem werkseitig eingestellten Volumenstrom ausgeliefert. Der Volumenstrom kann vom Kunden jederzeit abgeändert werden und ist auf eine Skala ablesbar.
Download technisches Blatt Volumenstromregler RVC [564 KB]
Technische Daten
Eigenschaften:
• geeignet für Volumenströme von 40 bis 4500 m3/h
• lieferbar in 9 Grössen von ø 80 mm bis ø 400 mm
• Temperaturbereich: beständig von -30°C bis +100°C
• der Regler arbeitet ab dem Mindestansprechdruck, der eine Funktion des Volumenstromes ist (siehe Diagramm 1), bis zur Maximaldruckdifferenz von 1000 Pa in einem stabilen Regelbereich. Über diesen gesamten Druckbereich beträgt die Volumenstromabweichung ± 10 % (unter 100 m3/h ± 10 m3/h)
• eine Luftgeschwindigkeit in der Rohrleitung von 4,5 m/s wird empfohlen
• leichtgängige, luftdichte und wartungsfrei gelagterte Regelklappe
• kundenseitige Änderung der Luftmenge mittels Handverstellung möglich
Ausführungen:
• Gehäuse hergestellt aus verzinktem Stahlblech, lasergeschweisst ohne störenden Versatz der inneren und äusseren Manteloberfläche.
• beidseitig mit Rollgummidichtung
• auf Anfrage erhältlich mit einer Schall- bzw. Wärmeisolierung in den Dämmstärkedicken 25 oder 50 mm
• auf Anfrage mit Stellmotor lieferbar

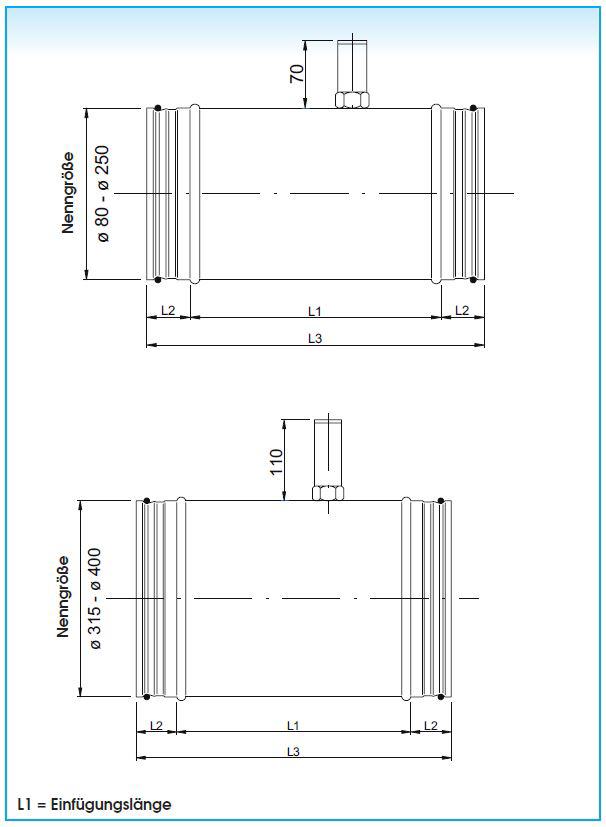

Bestimmung der Nenngrößen

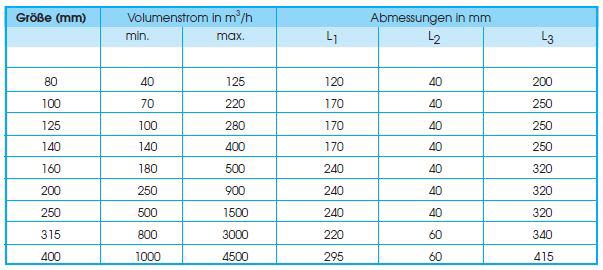

Abmessungen - Volumenstrom
Lieferbare Ausführungen
lieferbar in Größen von ø 80 mm bis ø 400 mm
Montage Volumenstromregler
Durch eine selbstarretierende Rollgummidichtung und durch ein gegenseitiges Verhaken sind keine Schrauben oder Nieten bei der Befestigung in runde horizontale oder vertikale Rohrleitungen notwendig.
Das Strömungsprofil vor dem Volumenstromregler sollte querschnittsfüllend sein, da ungünstige Strömungsverhältnisse (z.B. Umlenkung um scharfe Kanten, asymmetrische Anströmung, …) das Regelverhalten negativ beeinflussen können. Es wird empfohlen
eine gerade Anströmung im Distanz von minimal 3 x der Volumenstromdurchmesser zu haben.
Ausschreibungtext
Konstantvolumenstromregler Typ RVC mit runde Bauform, Rohrkörper aus verzinktem Stahlblech hergestellt, lasergeschweisst, selbsttätig regelnd mit dichter Steckverbindung (Rollgummidichtung), geeignet für Rohrleitungssysteme und für Sichtmontage;
leichtgängig, luftdicht und wartungsfreigelagerte Regelplatte; Temperatureinsatzbereich von -30°C bis +100°C. Kundenseitige Änderung der Luftmenge mittels Handverstellung (Skala) ist möglich.
Typ: RVC
Nenngrösse …. mm
