Variabler Volumenstromregler, rund BRT


Wartungsfreier VAV Volumenstromregler für raumlufttechnische Anlagen. Rundes Volumenstromregelgerät aus galvanisiertem Stahl ausgestattet mit einem elektronischen Belimo Regler und einem eingebauten Druckdifferenzsensor aus Aluminium. Die Einzelblattklappe hat ein wartungsfreies Lager.

Technisches Blatt BRTS: Variabler Volumenstromregler, rund [2.670 KB]

Technisches Blatt BRTD: Variabler Volumenstromregler, rund und isoliert [3.582 KB]

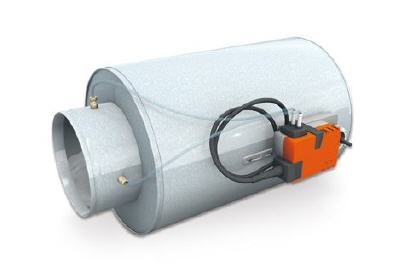

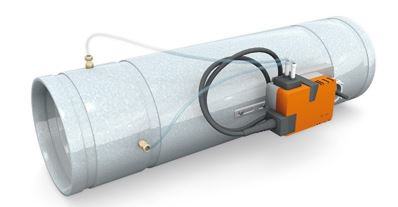

BRTS, variabler Volumenstromregler rund BRTD, variabler Volumenstromregler rund ind isoliert


Informationen zu Volumenstromregler BRTS + BRTD


Per Doppelklick auf die jeweilige Grafik öffnet sich der Download-Katalog mit weiteren technischen Details.


Wirkungsprinzip Volumenstromregler

Wirkungsprinzip

A) VOLUMENSTROMREGELUNG: VAV + LMV-D3-MP

Ein VAV-Regler oder Luftvolumenregler wird hauptsächlich verwendet, um die gewünschte Raumtemperatur konstant zu halten und für die Regulierung der Luftmenge. Die Temperatur von der Zuluft wird hiermit konstant gehalten.
Eine VAV-Regelung besteht aus einer motorisierten Klappe und Messinstrument das in das Luftkanal vor dem Gitter gestellt wird. Die Drosselklappe wird von einem Thermostat gesteuert und regelt die Luftmenge. Bei Abweichung der gewünschten Raumtemperatur wird mehr oder weniger Luft hinzugefügt. Die variabele Luftmenge ist begrenzt durch einen minimalen und maximalen Wert.

Durch Steuerung kann die Drosselklappe vom VAV auch völlig geschlosseen werden. Die Volumenregelung ist druckunabhängig durch die Drosselklappe die modulierend wirkt in Zusammenhang mit dem Luftgeschwindigkeitssensor (Messkreuz) und mit dem Motor mit integrierter Regelung. Das Messkreuz sorgt für eine Ausmittlung von Geschwindigkeiten über den Durchmesser vom Kanal. Hierdurch kann der VAV eingebaut werden mit einer minimalen Länge von rechter Luftströmung. Bei dem Auswahl ist es am Besten immer eine minimale Geschwindigkeit von 1 m/s zu respektieren.

A1.BESCHREIBUNG BEI DER GRAFISCHEN WIEDERGABE DER WIRKUNG VON DER VOLUMENREGELUNG.

Das Ausgangssignal vom Thermostat (0/2-10 V) dient als Eingansspannung Y auf Klemme 3 vom Belimo Motor “LMV-D3-MP”. (Siehe Anschlusschema) Abhängig von diesem Signal wird die Luftmenge variieren zwischen dem eingestellten minimalen Volumen (Vmin) und dem maximalen Volumen (Vmax). (Blaue Linie) Das Ausgangsspannungsignal U auf Klemme 5 vom Belimo Motor “LMV-D3-MP” stimmt, abhängig von der Werkeinstellung überein mit der aktuellen Klappestand oder mit dem wirklichen Volumen vom VAV. Bei der Standardeinstellung ist das die Wiedergabe vom wirklichen Volumen, wobei eine Ausgangsspannung von 10V übereinstimmt mit dem nominalen Volumen (Vnom) (Rote Linie in der Grafik)


B) DRUCKREGELUNG: VAV + NM24A-V-ST + VRP-M + VFP-300

B1. DRUCKREGELUNG IM KANAL:
Bei einer Kanaldruckregelung wird der statische Druck in einem Kanal geregelt. Der vorausgesetzte gewünschte Wert wird im Regler eingestellt (VRP-M). Der Drucksensor (VFP-300) messt den wirklichen statischen Druck im Kanal und vergleicht diesen mit dem gewünschten Wert. Bei Abweichungen wird die Klappe über den Motor (NM24A-V-ST) eingestellt.

B2. DRUCKREGELUNG IM RAUM:
Bei einer Raumdruckregelung wird der statische Druck im Raum in Hinsicht auf den gewünschten Wert verglichen.
Bei Abweichungen wird die Klappe über den Motor eingestellt werden.


C) KONSTANTE VOLUMENSRTROMREGELUNG:

CAV + LMV-D3-MP
Im Gegensatz zum VAV wobei die Luftmenge variiert bei einer konstanten Zulufttemperatur, wird beim CAV die Luftmenge konstant gehalten und variiert die Zulufttemperatur.
Über Steuerung kann die Klappe auch völlig zu. Die Gleichschaltung wird anhand einel m 2-10V Signal gemacht.
Für detaillierte Einregelungsmöglichkeiten oder Anwendungsbereiche
von sowohl Volumen als Druckregelungen verweisen wir an die Dokumentation von Belimo oder Sie können unsere Mitarbeiter kontaktieren.
Diese Informationen können Sie auf Anfrage erhalten.
