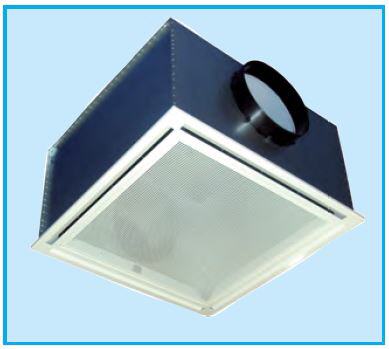

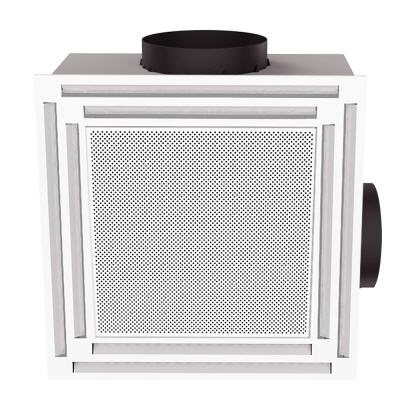

4-seitiger ausblasender Deckenschlitzauslass TS750
Der Deckenschlitzauslass Typ TS750 ist geeignet für die Zuluft und Abluft von sowohl gekühlter als geheizter Luft in Büroräumen, Sitzungssälen, usw.
Die speziell entwickelten und verstellbaren Lamellen sorgen für einen festen horizontalen Ausblas in 4 Richtungen. Auf diese Weise erhält man eine hohe Induktion und Eindringung von Luftstrom in der Raum ohne interne Turbulenz. Der Auslass ist ausgestattet mit einer gelenkigen Perfoplatte, geeignet für einen Drahtfilter. Die Umrandung kann abhängig von der Decke angepasst werden (T-Profil oder Z-Profil).
Download technisches Blatt Deckenschlitzauslass TS750 [2.335 KB]
|
|
Technische Beschreibung TS750
• lieferbar in 2 sichtbaren verschiedenen Ausführungen: “quadratisches Design” mit rechten Lamellen oder “Winkeldesign” mit Lamellen in Gehrung
• Zuluft: lieferbar bis 3 Schlitze
• Zuluft: gleichmaßiger horizontaler Ausblaspatron
• Abluft: Perforierung, freier Durchlass ca. 51%
• geeignet für einen Drahtfilter
• Auslass augestattet mit einem doppelten Anschlusskasten (Zuluft- und Abluftteil) isoliert oder nicht
Ausführung
• Auslass aus Stahl, RAL 9010
• doppelter Anschlusskasten aus Stahlblech verzinkt.
Bestimmung der Nenngröße
|
|

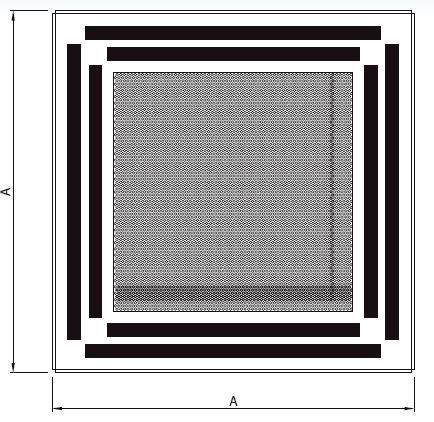

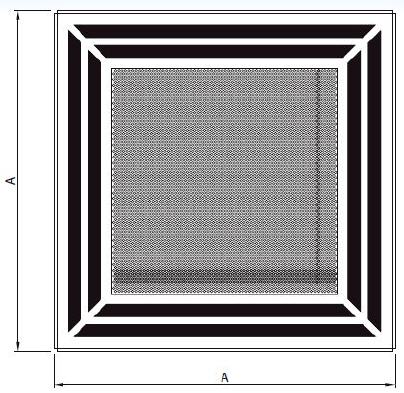

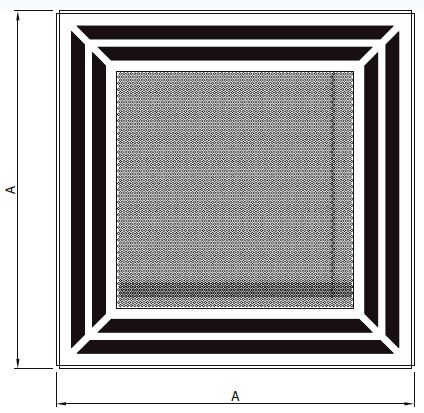

| TS 752: Quadratisches Design | TS772: Winkeldesign |
|
|

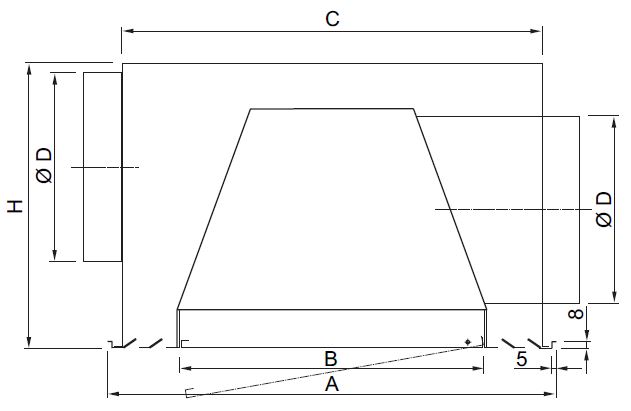

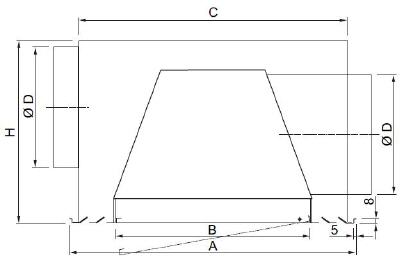

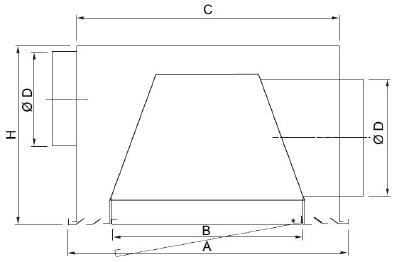

| TS750/770: Montage auf T-Profil | TS760/780: Einbau mit Z-Profil |

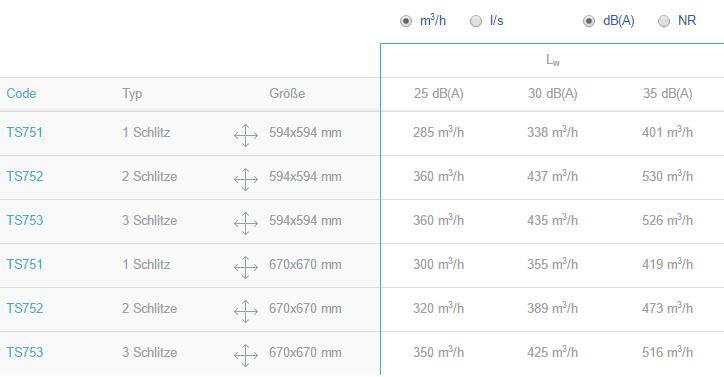

Auswahl Deckenschlitzauslass nach Standardwerten

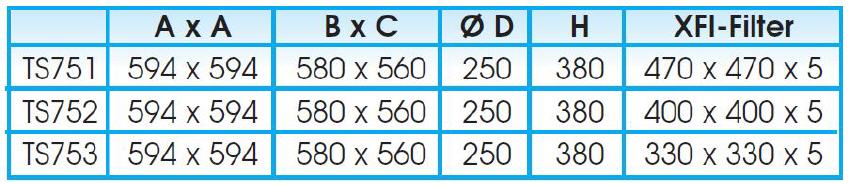

Nominale Abmessungen 594 x 594 mm

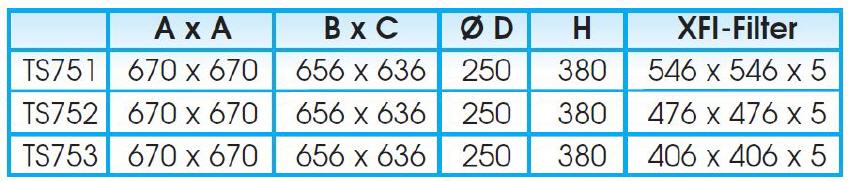

Nominale Abmessungen 670 x 670 mm

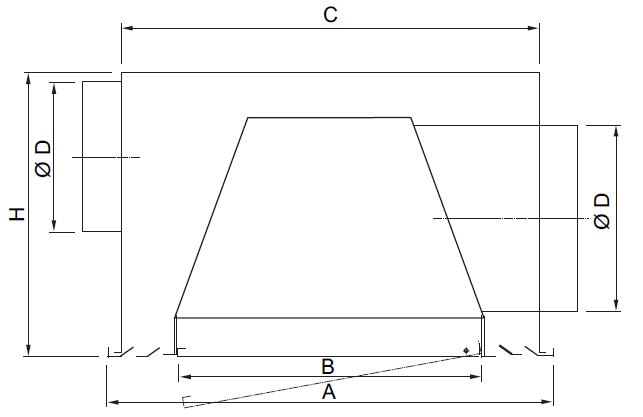

Montage
Andere Abmessungen auf Anfrage.
Einbau auf T-Profil oder Z-Profil (fine line 5/8). Aufhängeösen dia 7 mm.
Ausschreibungstext
Deckenluftauslass aus Stahl für Zuluft und Abluft. Der Zuluftteil besteht aus festen Lamellen. Die Umrandung vom Auslass kann an die Decke angepasst werden.
Auslass in RAL 9010, Standarf weiß, lackiert. Der gesamte Deckenschlitzauslass wird mit einem doppelten Anschlusskasten für feste Montage aus galvanisiertem Stahl geliefert.
