Vierseitig ausblasender Deckenluftauslass TS600

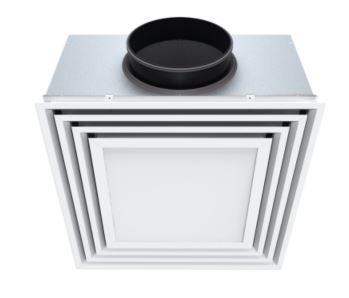

Der Schlitzdurchlass Typ TS600/TS700 ist ein quadratischer vierseitig ausblasender Deckenluftauslass, mit feststehenden, diffusorartig ausgebildeten Lamellen und eine zentrale Frontplatte. Der Deckenluftauslass ist geeignet für die Zuluft von sowohl gekühlte als auch geheizter Luft in Büroräume und Sitzungssäle. Die Schlitze erzeugen eine ausschliesslich stabile horizontale Luftstrahlgeometrie, kombiniert mit einer hohen Induktionswirkung. Hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Die Abmessung kann gegeben falls angepasst werden an die vorhandene Deckenkonstruktion.
Download technisches Blatt Deckenluftauslass TS600 [310 KB]
Technische Beschreibung
• Zuluft: lieferbar mit 4-seitig 1 bis max. 4 Schlitze
• Der Kasten kann isoliert werden und ausgestattet werden mit einer Mengenregulierung im Anschlussstutzen
• TS600: Innenteil fest
• TS700: Innenteil (mit Scharnieren) kann mittels einem Push-Pull System geöffnet und geschlossen werden
Ausführungen
• Deckenluftauslass aus Stahl und Aluminium gefertigt, weiss (RAL 9010) lackiert
• Anschlusskasten aus Stahlblech verzinkt
• der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängelaschen sind auf Anfrage (Mehrpreis) erhältlich.

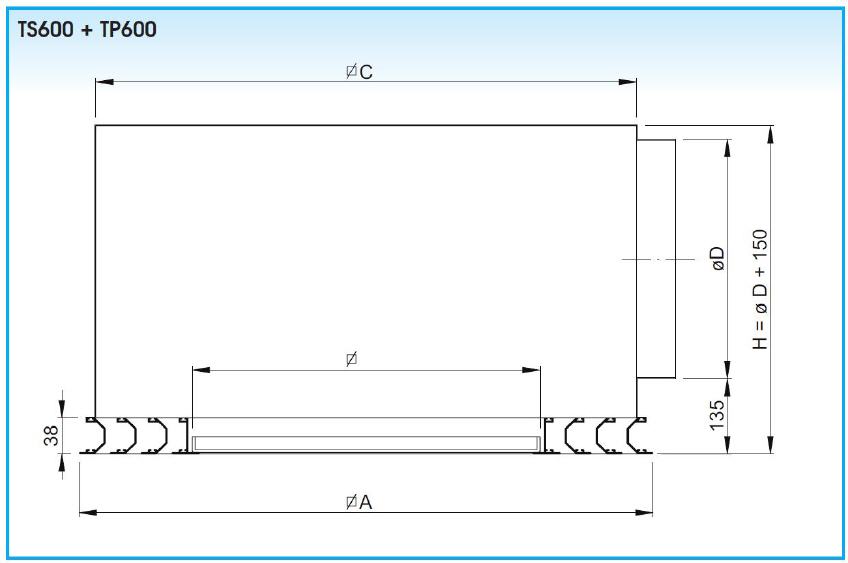

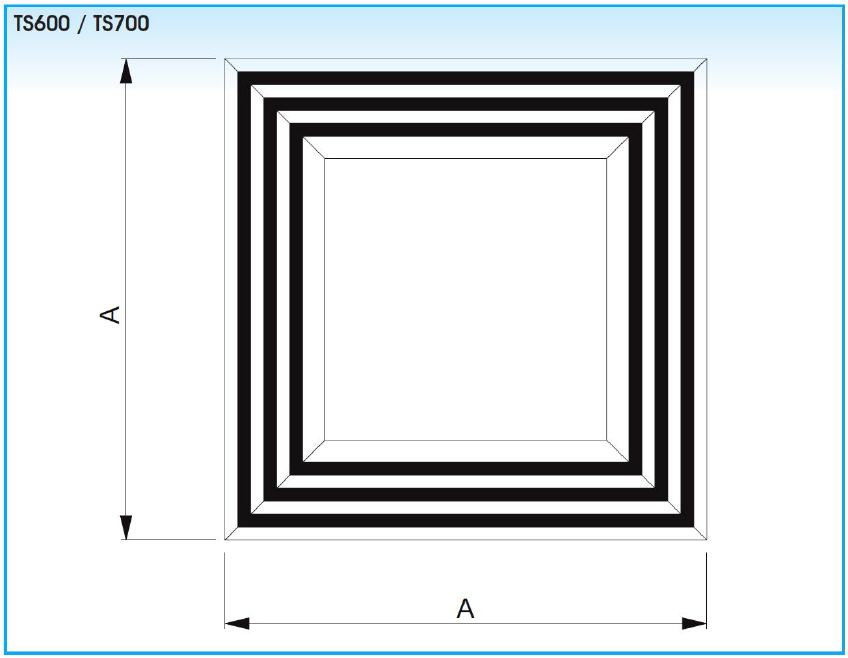

Bestimmung Nenngrößen Schlitzdurchlass TS600-TS700

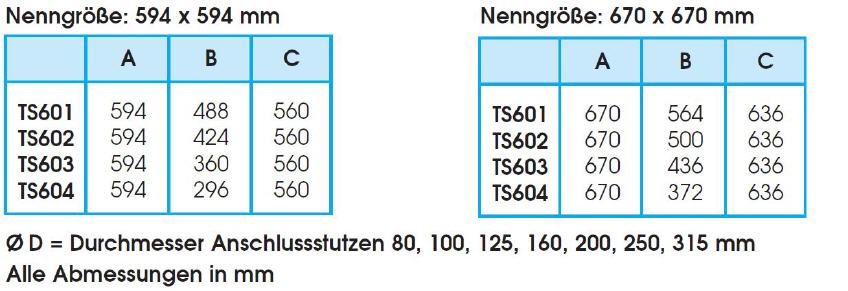

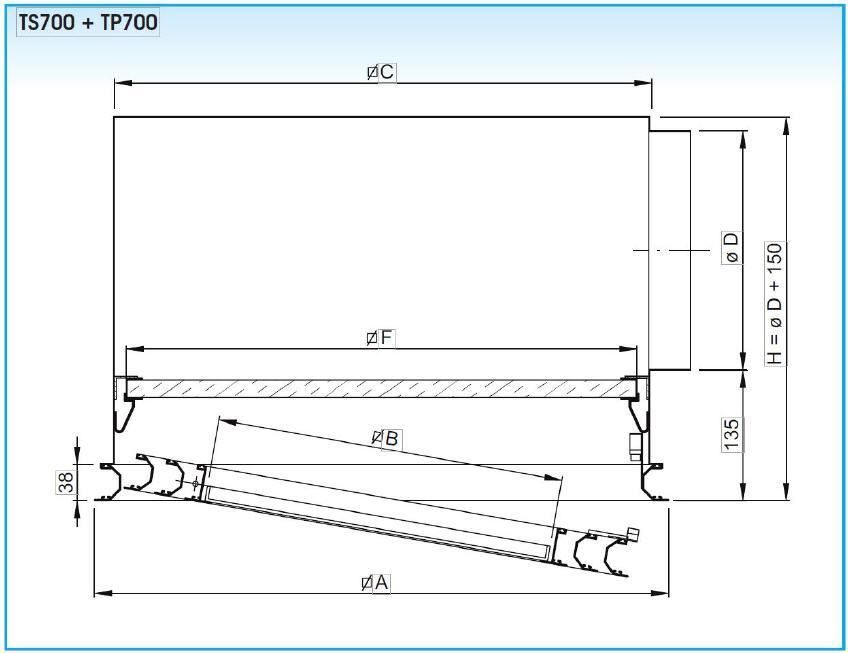

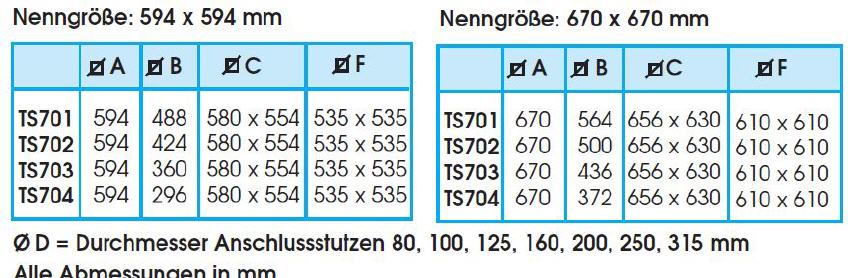

Nenngrößen für TS700

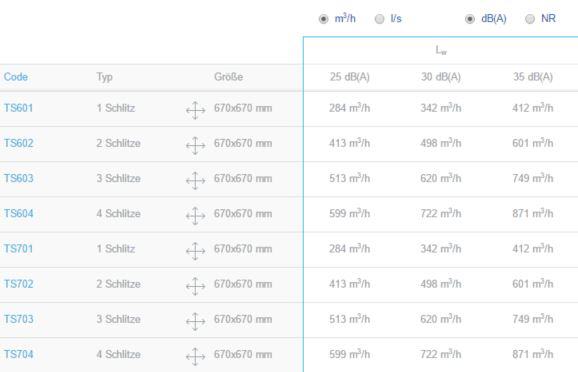

Auswahl des Schlitzdurchlasses nach Standardwerten
Montage
Der Auslass wird auf einer Rasterdecke aufgelegt.
Der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich.
Ausschreibungstext quadratischer Schlitzdurchlass
Der quadratischer Deckenluftauslass wird wahlweise aus Aluminium oder Stahl gefertigt, 4-seitig ausblasend, mit feststehenden, diffusorartig ausgebildeten Lamellen und eine feste zentrale Frontplatte, lackiert in weiß (RAL 9010).
Die Abmessung kann angepasst werden an die vorhandene Deckenkonstruktion. Mit Anschlusskasten, mit seitlich angeordnetem rundem Anschlussstutzen, evt. mit Mengenregulierung im Stutzen ausgestattet.
Typ: TS..... Nenngröße (L X H) ..... x ..... mm
