Der runder Dralldurchlass Typ WR400, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlte als geheizte Luft in Büroräume, Sitzungssäle, Läden, Hotels, Schulen usw. Er ist konzipiert für Raumhöhen von 2,5 m bis 4 m. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige horizontale Luftverteilung, kombiniert mit einer hohen Induktionswirkung; hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Er wird mit einem Warzenloch für Mittenbefestigung nebst Schraube und Kunststoff Abdeckkappe geliefert.
Eine gleichmäßige Luftverteilung kann durch einen Anschlusskasten mit integrierter Gleichrichter-Perforplatte gewährleistet werden.
Download technisches Blatt Dralldurchlass WR400 [979 KB]

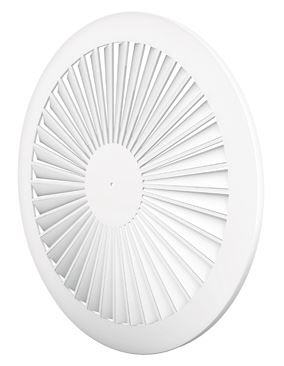

Dralldurchlass WR400,
Hochinduktiver runder Dralldurchlass mit feststehenden, radial angeordneten gestanzten Luftlenklamellen, für eine horizontale Luftverteilung.
Lieferbar mit einem Anschlusskasten, Standard mit integrierter Gleichrichterperfoplatte, mit Anschlussstutzen seitlich angeordnet.
Hergestellt aus Stahl, Standard RAL 9010 weiß pulverbeschichtet.

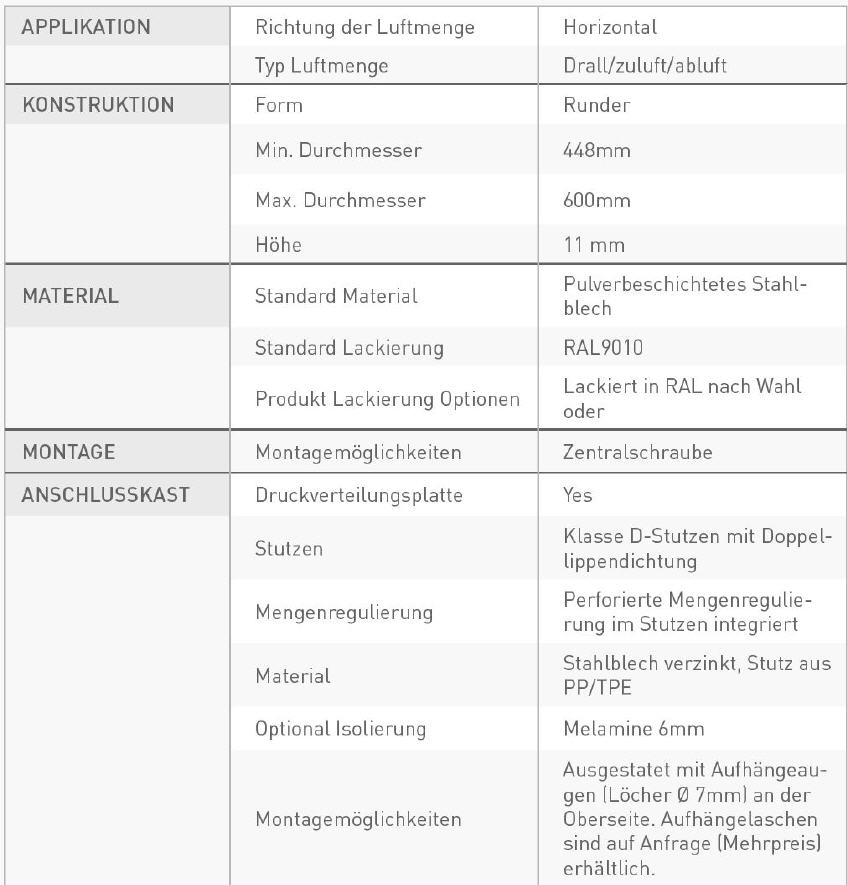

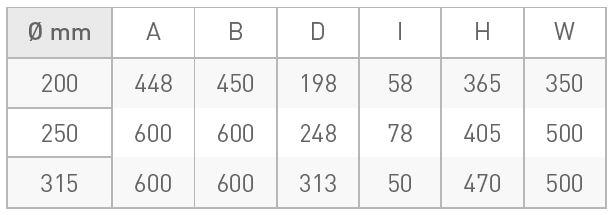

Technische Daten
Auswahl der Dralldurchlässe nach Standardwerten

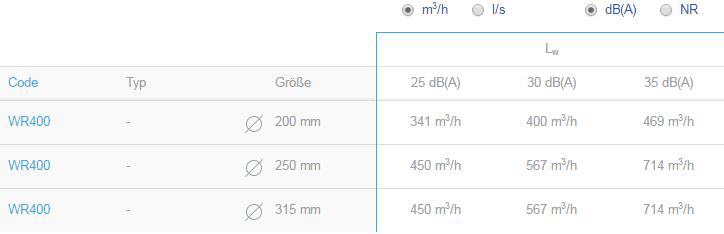

Auswahltabelle

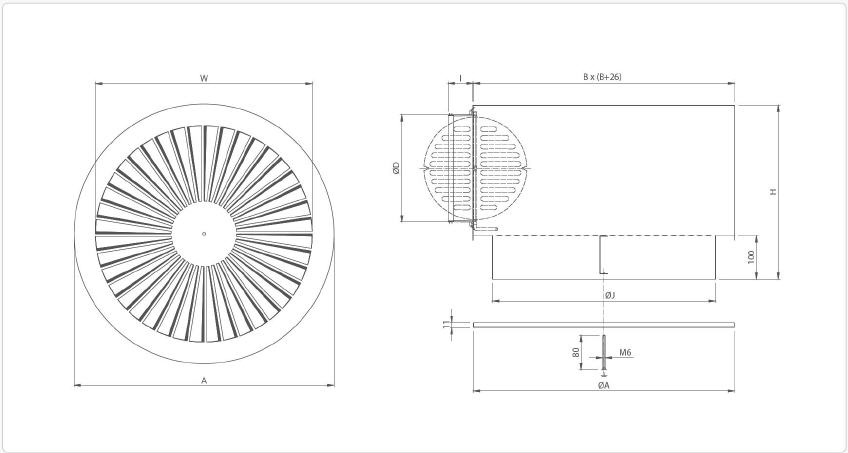

Zeichnung
