Dralldurchlass mit feststehenden Lamellen WS400

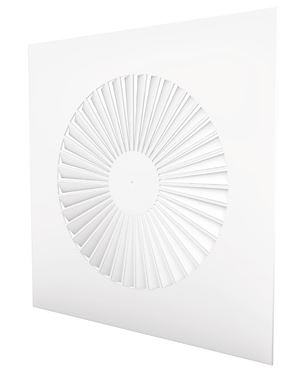

Der Dralldurchlass Typ WS400, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlter als geheizter Luft in Büroräume, Sitzungssäle, Läden, Hotels, Schulen usw. Er ist für Raumhöhen von 2,5 m bis 4 m konzipiert. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige horizontale Luftverteilung, kombiniert mit einer hohen Induktionswirkung; hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Er wird mit einem Warzenloch für Mittenbefestigung nebst Schraube und Kunststoff Abdeckkappe geliefert. Eine gleichmäßige Luftverteilung kann durch einen Anschlusskasten mit integrierter Gleichrichterperfoplatte gewährleistet werden. Standard RAL 9010 weiß pulverbeschichtet.

Download technisches Blatt Dralldurchlass WS400 [799 KB]

Dralldurchlass W


Hochinduktiver runder Dralldurchlass mit feststehenden, radial angeordneten, gestanzten Luftlenklamellen, für eine horizontale Luftverteilung.
Lieferbar mit einem Anschlusskasten, standardmäβig mit integrierter Gleichrichterperfoplatte, mit seitlich angeordneten Anschlussstutzen.
Hergestellt aus Stahl, standardmäβig RAL 9010 weiβ pulverbeschichtet.

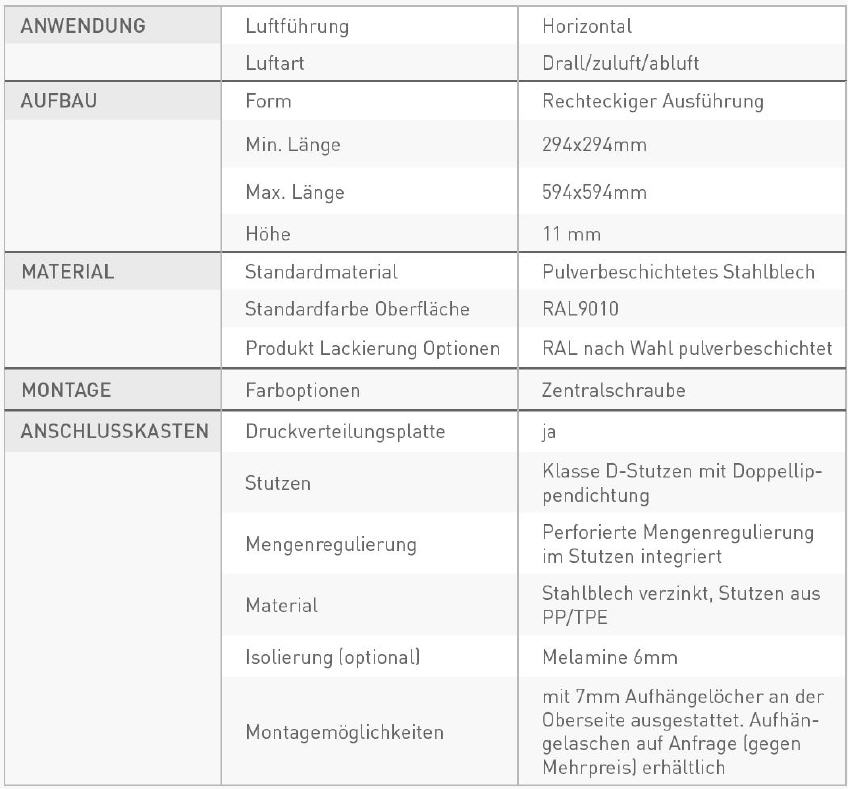

Technische Daten

Technische Daten


Auswahl Dralldurchlass nach Standardwerten

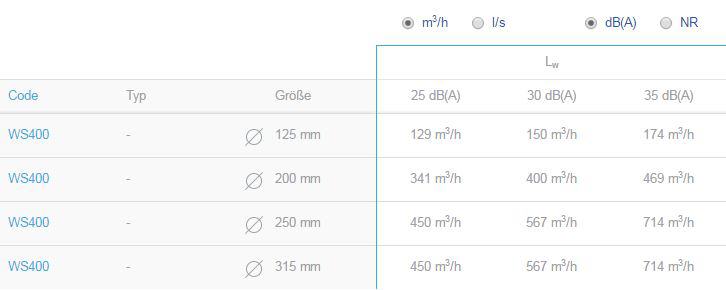

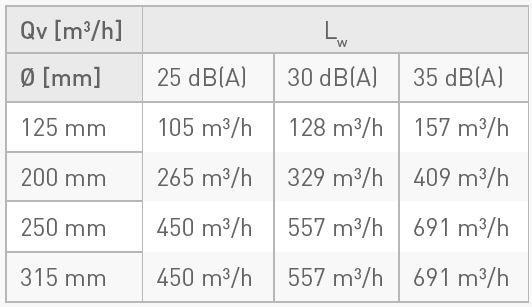

Schnellauswahltabelle Zuluft

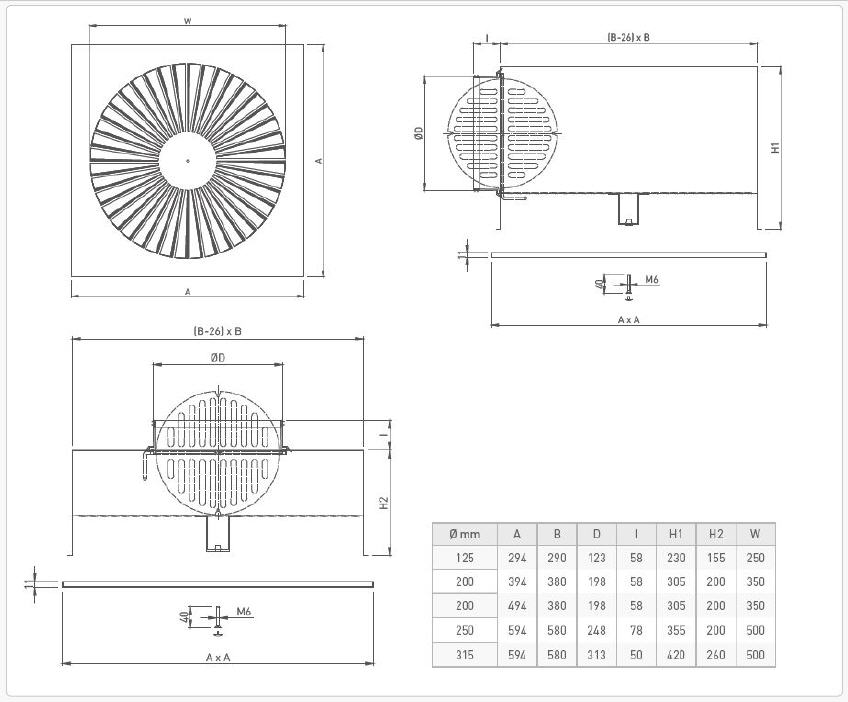

Zeichnung WS400


Zubenör


Anschlusskasten für Lüftung WP100

Anschlusskasten WP100

Anschlusskasten für rechteckige und quadratische Auslässe

Anschlusskästen der Type WP100S/WP100T, gefertigt aus verzinktem Stahlblech, sind geeignet für die Aufnahme von quadratischen und rechteckigen Deckenluftdurchlässen und Wandgittern. Die Montage erfolgt entweder direkt am Gehäuse oder über eine Zentralschraube mit Traverse. Zwecks gleichmäßiger Luftverteilung wird der Anschlusskasten mit einer Gleichrichterperfoplatte versehen. Der Anschlussstutzen, Standard gefertigt aus schwarzem Kunststoff, kann seitlich (WP100S) oder oben (WP100T) angeordnet werden. Der Anschlussstutzen kann ausgestattet werden mit einer perforierten Mengenregulierung (Drosselklappe, verstellbar). Der Anschlusskasten kann komplett oder teilweise mit einer abriebfesten Isolierung ausgestattet werden.

Anschlusskasten für Lüftung WP100P

Anschlusskasten WP100P

Anschlusskasten in Pyramidenform für Deckenluftauslass WT100 und MSS

Der Anschlusskasten in Pyramidenform hat einen seitlichen Anschluss und ist gefertigt aus Stahlblech. Der Anschlusskasten kann für feste Montage und Montage mit zentraler Schraube verwendet werden und kann mit einer perforierten Platte und Mengeneinstellung ausgestattet werden. Wird verwendet von Deckenluftauslässer Typ WT100 und MSS . Die einzigartige Form sorgt für einen ökonomischen Transport.

Download technisches Blatt für Anschlusskasten WP100P [1.890 KB]
