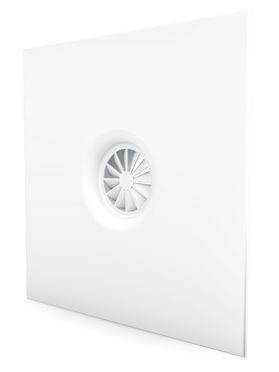

Quadratischer Dralldurchlass WS200
QUADRATISCHER DRALLDURCHLASS MIT FESTSTEHENDEN LAMELLEN

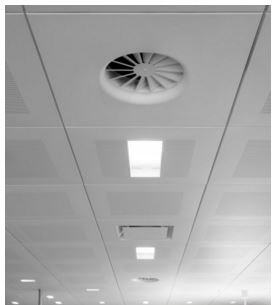

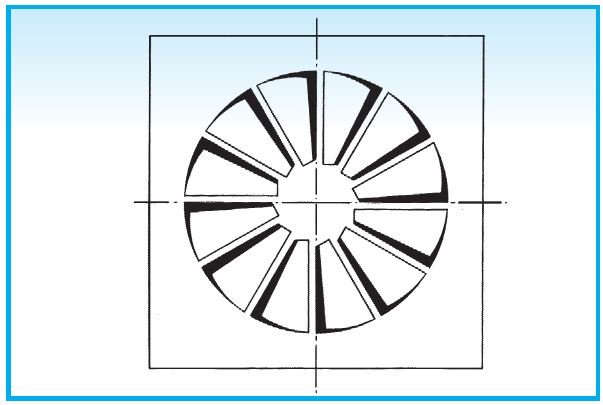

Der quadratischer Dralldurchlass Typ WS200, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlter als geheizter Luft in Büroräume, Sitzungssäle, Läden, Schulen, usw. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige horizontale Luftverteilung, kombiniert mit einer hohen Induktionswirkung; hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Der Dralldurchlass ist konzipiert für Raumhöhen von 2,4 bis 4 m. Eine gleichmäßige Luftverteilung kann durch einen Anschlusskasten mit integrierter Gleichrichterperfoplatte gewährleistet werden.
Download technisches Blatt Dralldurchlass WS200 [370 KB]
 |
 |
Technische Beschreibung
Eigenschaften:
• Lieferbar in Nenngrößen 100, 125, 160, 200, 250, 315, 400 und 500 mm
• Für Raumhöhen von 2,4 bis 4 m
• WS200 + WS220: Dralldurchlass festgenietet am Anschlusskasten oder Reduktion-Übergangsstück (Drallauslass nicht demontierbar)
• WS210 + WS230: Dralldurchlass montiert mit zentraler Schraube am Anschlusskasten oder Reduktionübergangsstück (Drallauslass demontierbar)
• Kasten Standard ausgestattet mit Gleichrichterperfoplatte
Ausführungen:
• Hergestellt aus Stahl, Standard weiß RAL 9010 lackiert
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung
• Der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich
• Das Reduktionübergangsstück ist ausgestattet mit 3 Aufhängeösen
Bestimmung der Nenngrößen
|
|
|

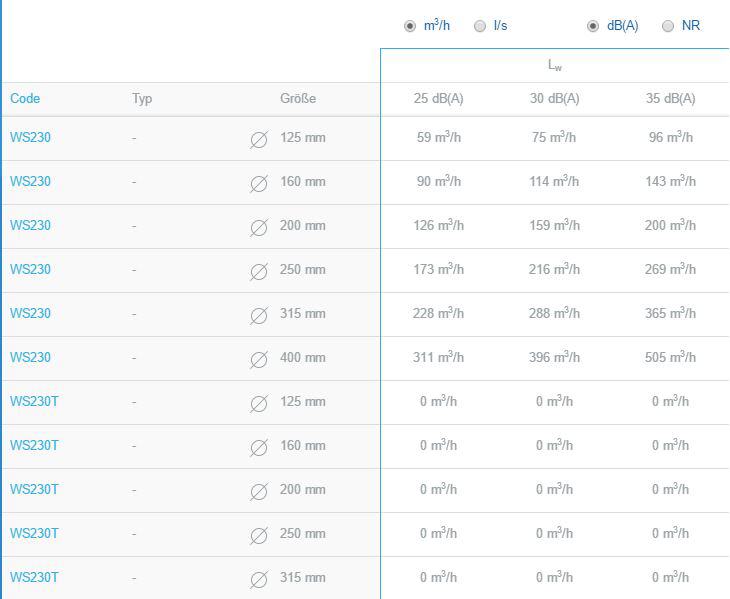

Auswahl der Lüftungsgitters nach Standardwerten
Lieferbare Ausführungen
• WS200: Drallauslass mit flachem Blendrahmen, keine zentrale Schraubbefestigung
• WS200S: WS200 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS200 wird festgenietet am Kasten
• WS200T: WS200 mit Reduktionübergangsstück; WS200 wird festgenietet am Übergangsstück

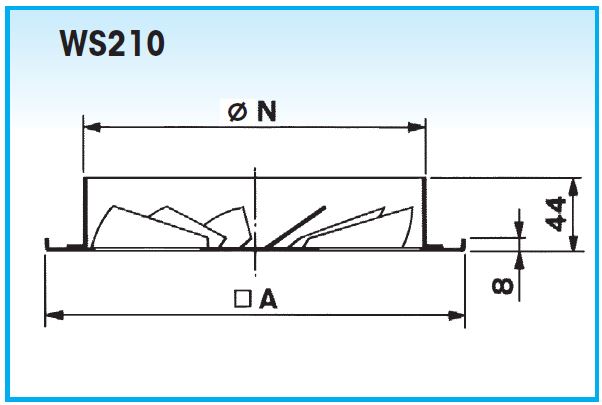

• WS210: Drallauslass mit flachem Blendrahmen, mit zentraler Schraubbefestigung
• WS210S: WS210 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS210 wird am Kasten befestigt mittels einer Zentralschraube
• WS210T: WS210 mit Reduktionübergangsstück; WS210 wird befestigt am Übergangsstück mittels einer Zentralschraube
• WS211S: WS210S mit Mengenregulierung im Stutzen
• WS220: Drallauslass mit Diffusorring, keine zentrale Schraubbefestigung
• WS220S: WS220 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS220 wird festgenietet am Kasten
• WS220T: WS220 mit Reduktionübergangsstück; WS220 wird festgenietet am Übergangsstück

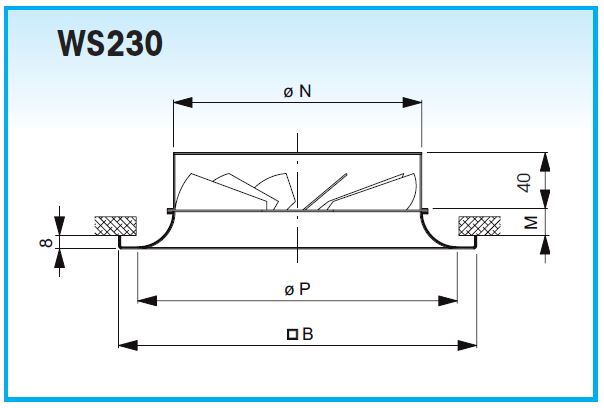

• WS230: Drallauslass Diffusorring, mit zentraler Schraubbefestigung
• WS230S: WS230 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WS230 wird am Kasten befestigt mittels einer Zentralschraube
• WS230T: WS230 mit ReduktionÜbergangsstück; WS230 wird befestigt am Übergangsstück mittels einer Zentral-schraube
• WS231S: WS230S mit Mengenregulierung im Stutzen

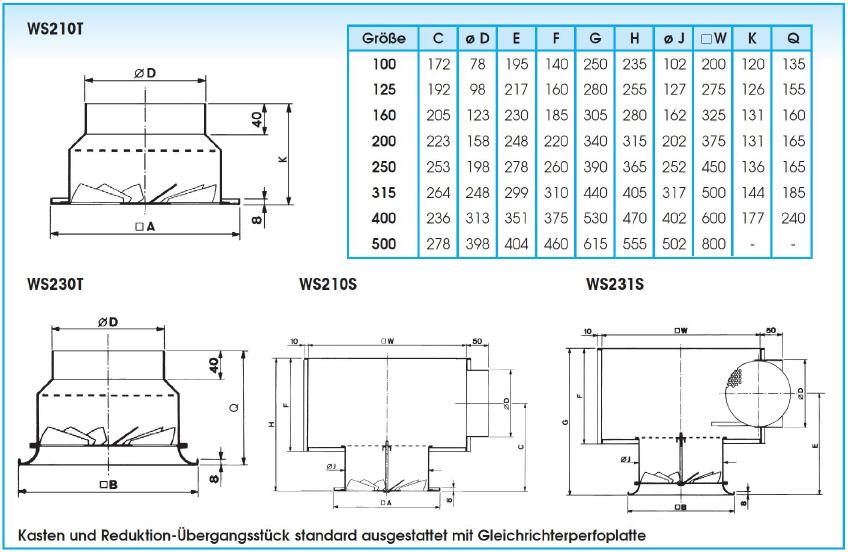

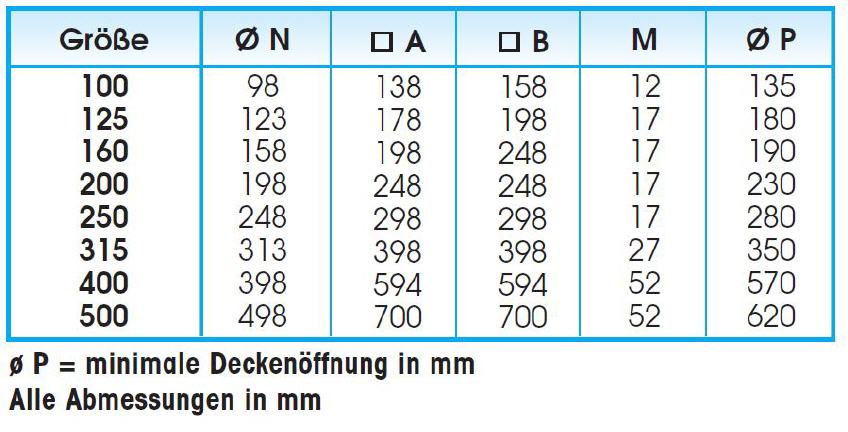

Abmessungen

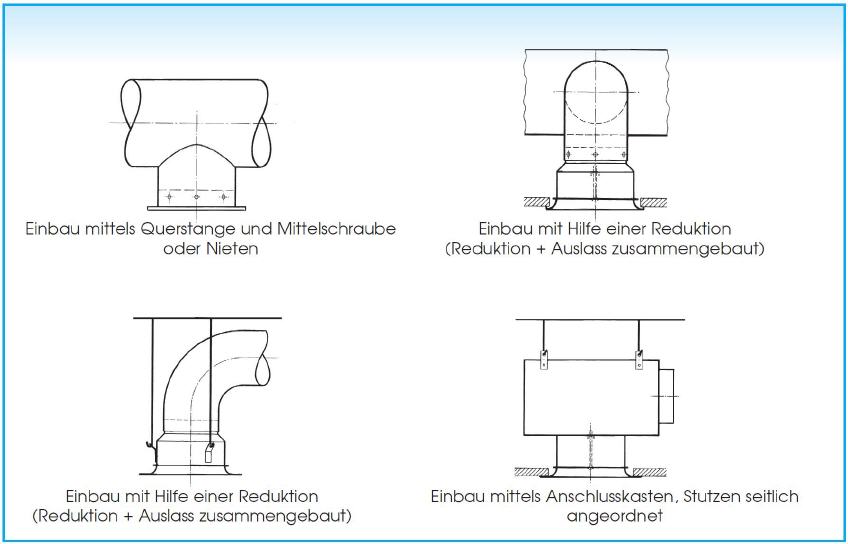

Einbaumöglichkeiten der Dralldurchlässe
Zubehör
• GR003 für WS210 + WS230:
Einbautraverse für Montage mit Zentralschraube (nur für WS210 + WS230)
Ausschreibungstext
Beispiel:
Quadratischer Dralldurchlass mit Diffusorring aus Stahl gefertigt, mit feststehenden, radial angeordneten Luftlenklamellen, RAL 9010 weiß lackiert, mit nicht isoliertem Anschlusskasten mit seitlich angeordnetem Anschlussstutzen und mit Mengenregulierung im Stutzen
Typ: WS231S
Nenngröße (L x H) … x … mm
