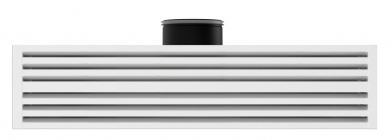

Schlitzdurchlass mit Strahllenkung TE600 + TE 700
SCHLITZDURCHLASS MIT FESTER HORIZONTALER STRAHLLENKUNG
Deckenschlitzdurchlässe Typ TE600/ TE700 sind geeignet für Zuluft und Abluft von sowohl gekühlter als auch geheizter Luft in Büroräume, Sitzungssäle, Läden, usw. Das speziell entwickelte Aluminium Strangpressprofil gewährleistet einen gleichmäßigen, turbulenzfreien, horizontalen Luftstrahl, niedrigen Geräuschpegel, geringen Druckverlust und eine hohe Induktionswirkung. Der Schlitzauslass ist besonders geeignet für Anlagen mit wechselnder Belastung (VAV).
Download technisches Blatt Schlitzdurchlass TE600 [842 KB]
|
|
Technische Daten
Eigenschaften:
• Die horizontale und feste Strahllenkung kann nur durch Profilanordnung in 1 oder 2 Richtungen eingestellt werden (Luftaustrittrichtung mit Anschlussstutzen rechts angeordnet)

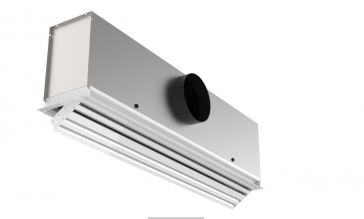

• Der Schlitzauslass wird festgenietet (auf Anfrage bei Grada Int.) am Anschlusskasten; der Kasten kann isoliert werden und ausgestattet werden mit einer Mengenregulierung im Anschlussstutzen
• TE600: Innenteil fest, lieferbar bis zu max. 8 Schlitzen, nur erhältlich in Standardlängen von 300, 600, 900 und 1200 mm
• TE700: Innenteil (mit Scharnieren) kann mittels einem Push-Pull System geöffnet und geschlossen werden (möglich ab 4 Schlitzreihen)
Ausführungen:
• Profilschienen aus stranggepresstem Aluminium RAL 9010 weiß lackiert
• Anschlusskasten aus Stahlblech verzinkt
• der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängelaschen sind auf Anfrage (Mehrpreis) erhältlich.

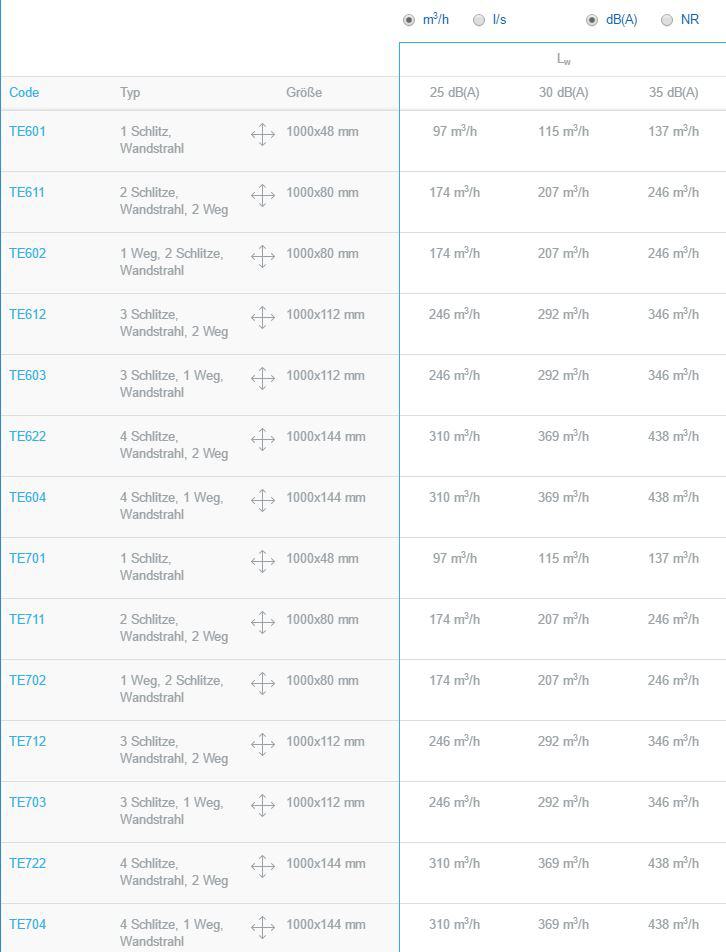

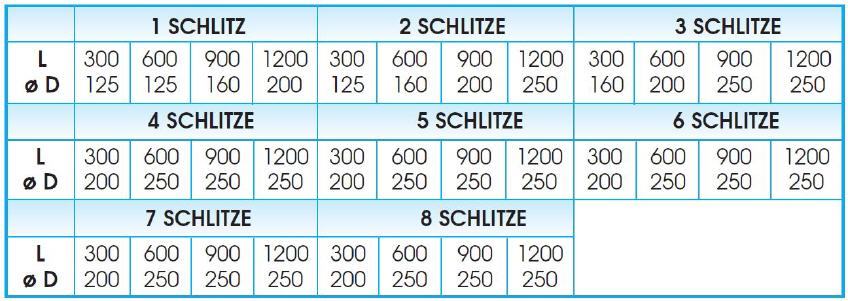

Auswahl des Schlitzauslasses nach Standardwerten

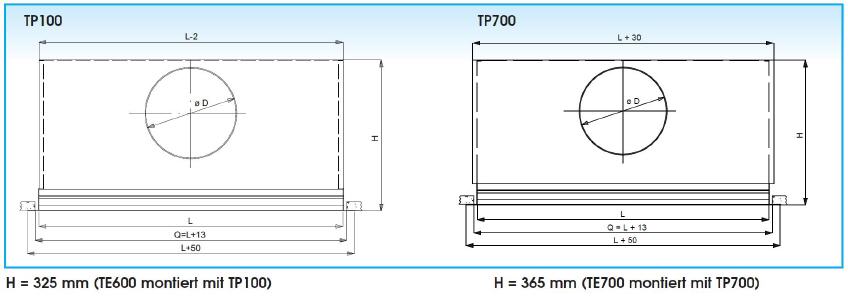

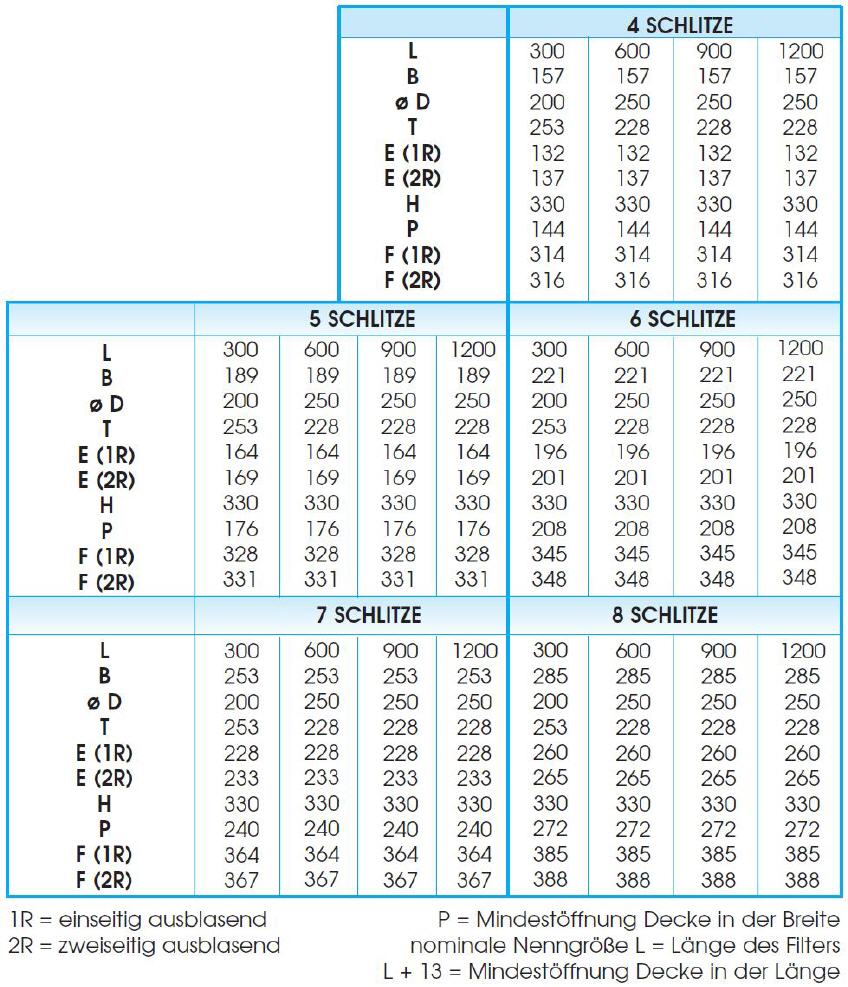

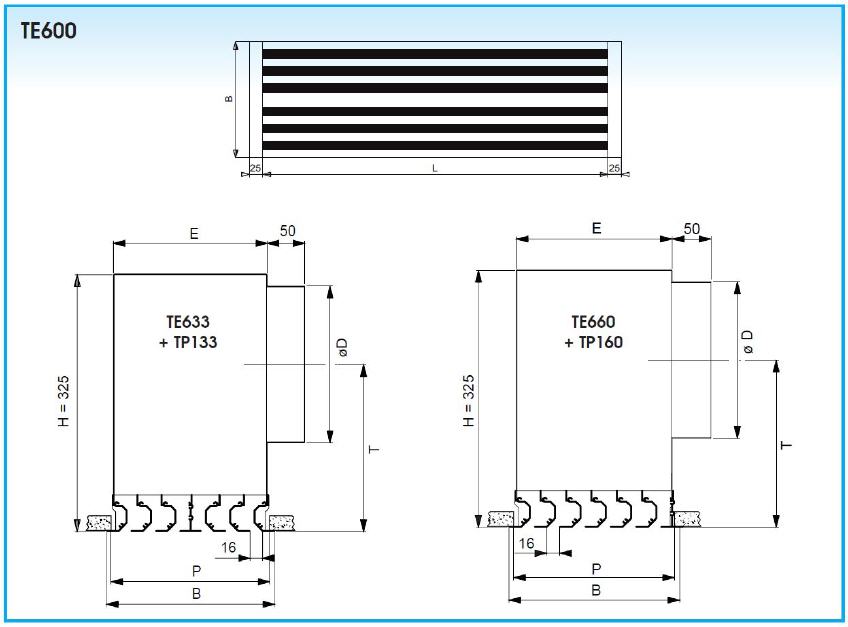

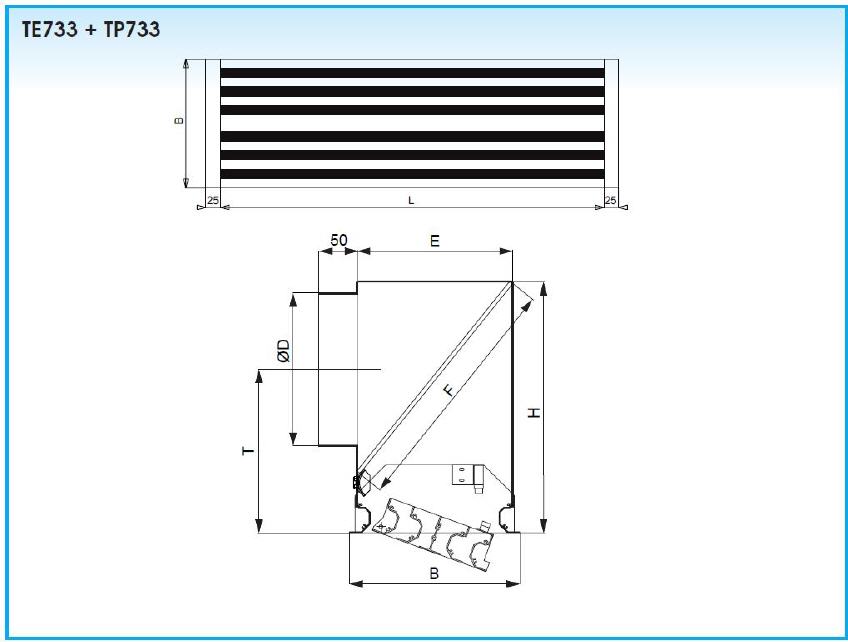

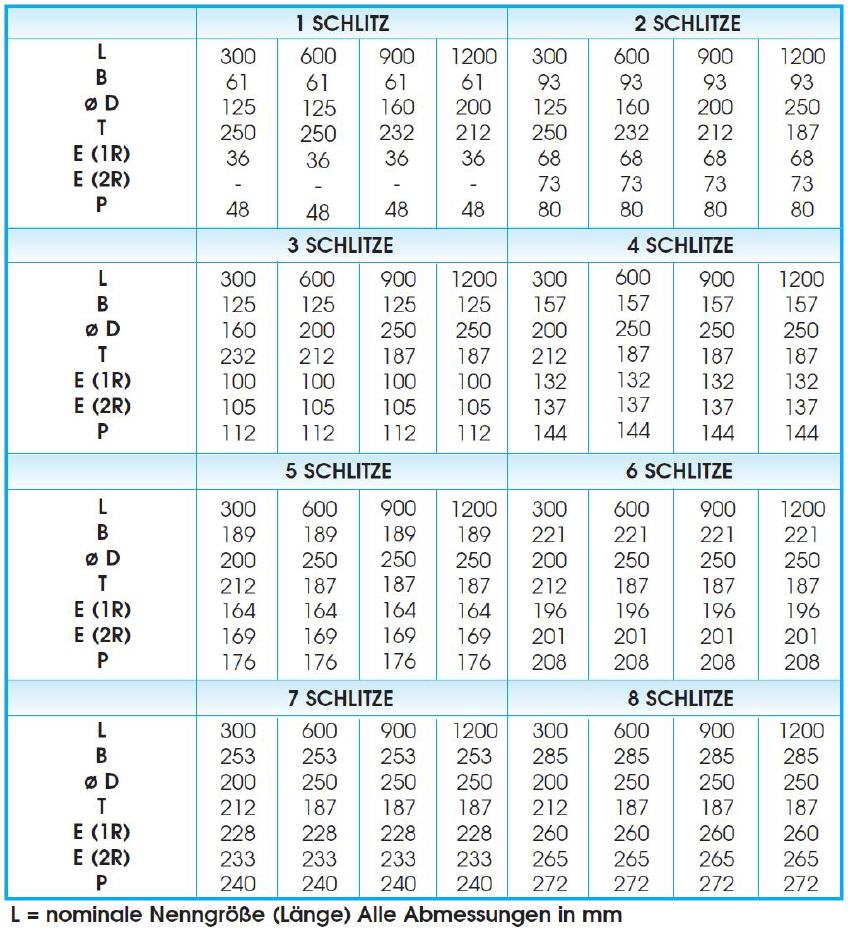

Bestimmung der Nenngrößen
Lieferbare Ausführungen

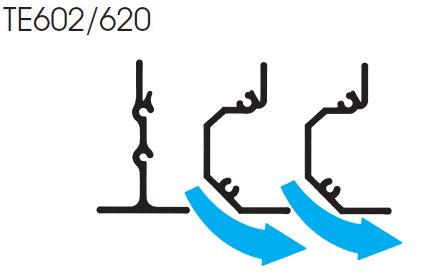

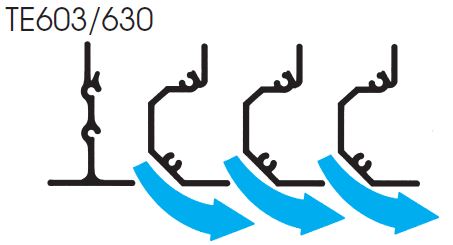

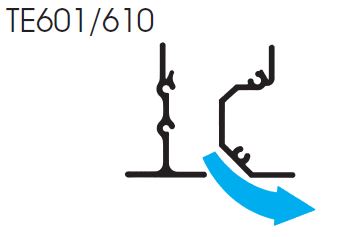

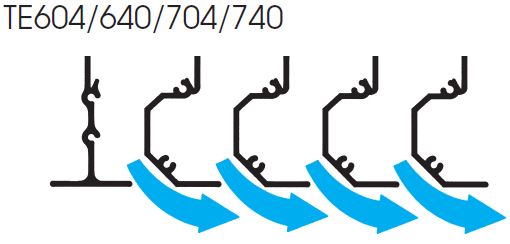

Eine Ausblasrichtung
|
|
|
|

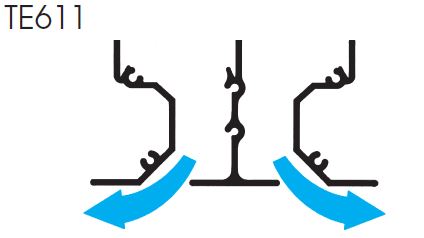

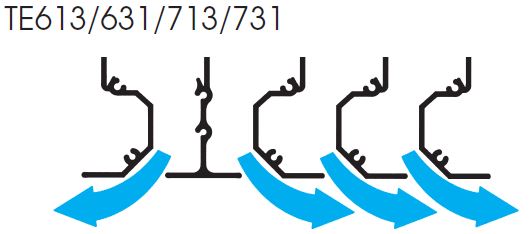

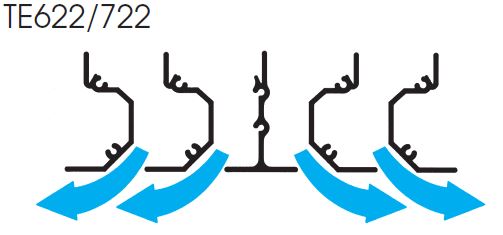

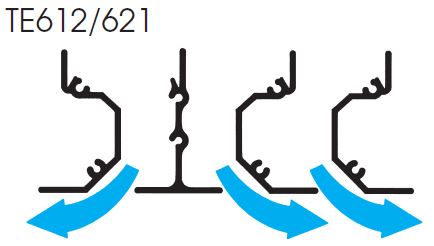

Zwei Ausblasrichtungen
|
|
|
|
Ausschreibungstext
Beispiel:
Schlitzdurchlass mit fester horizontaler Luftaustritt, aus Aluminium weiß RAL 9010 lackiert, mit 2 Schlitzen, 1-seitig ausblasend; der Anschlusskasten aus verzinktem Stahlblech, isoliert, mit seitlich angeordentem rundem Anschlussstutzen, ist ausgestattet mit einer Mengenregulierung im Stutzen.
Typ: TE602 + TP202G
Länge L = ... mm
