Walzenschlitzdurchlass RT151
Der Walzenschlitzauslass Typ RT151 wird verwendet für den Kalt- oder Warmlufteintrag von Räumen mit einer Höhe von 2,6 m bis zu 4 m, mit erhöhten Anforderungen an die Behaglichkeit. Dieser Schlitzauslass wird vorzugsweise eingesetzt in den schmalen Spalten von abgehängten Paneeldecken. Die Luftlenkelemente (Walzen) sind individuell drehbar in den Profilschienen gelagert und ermöglichen eine variable Luftstrahllenkung in einem Schwenkbereich von 180°. Aufgrund des hohen Induktionsverhaltens am Luftdurchlass sind diese Auslässe besonders geeignet für variable Systeme, da im Betrieb eine rasche Angleichung der Temperaturdifferenz zwischen Zuluft und Raumluft erfolgt. Die Walzen-Schlitzauslasslänge wird individuell und nach Maß für die rotec Kunden gefertigt.
Download technisches Blatt Walzenschlitzauslass RT151 [421 KB]
Technische Daten
Eigenschaften:
• Lieferbar nur in 1-reihiger Ausführung

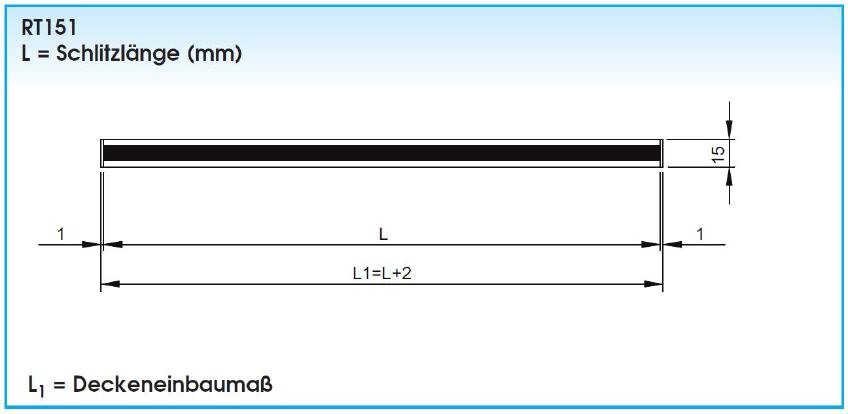

• Einteilig lieferbar in Abstufungen von 1 mm in der Länge min L = 300 mm, max L = 2000mm
• Größere Abmessungen als Bandausführung lieferbar mit Mittelund Endstücken; mittels Verbindungsstiften werden die Schlitzdurchlässe aneinander gekoppelt
• Frontdurchlass: 15 mm breit
• Lieferbar als Blindelement (mit Walzen) wobei die Oberseite des Auslasses nicht gestanzt ist (RT111)
• Abluft: ohne Luftleitlamellen

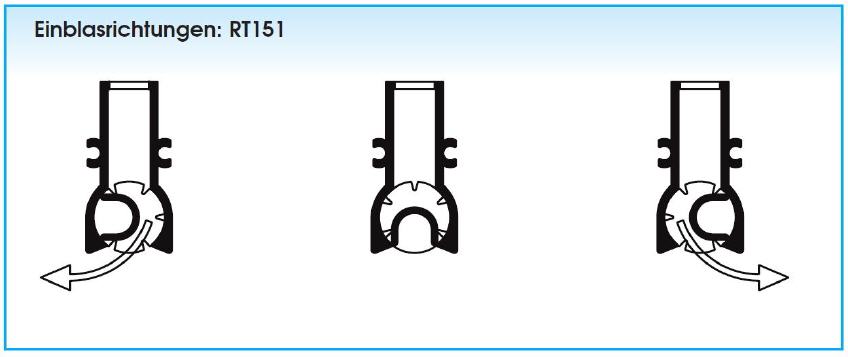

• Zuluft: mit verstellbaren Walzen, wobei der Luftaustritt einseitig horizontal (nach links oder rechts) oder wechselseitig horizontal oder schräg eingestellt werden kann.
• Standardlänge der Walzen= 50 mm
• Auf Wunsch werden die Walzen im Werk eingestellt
• Geeignet für Raumhöhen von 2,6 m bis 4 m

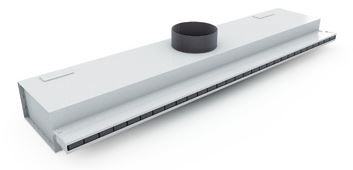

Anschlusskasten:

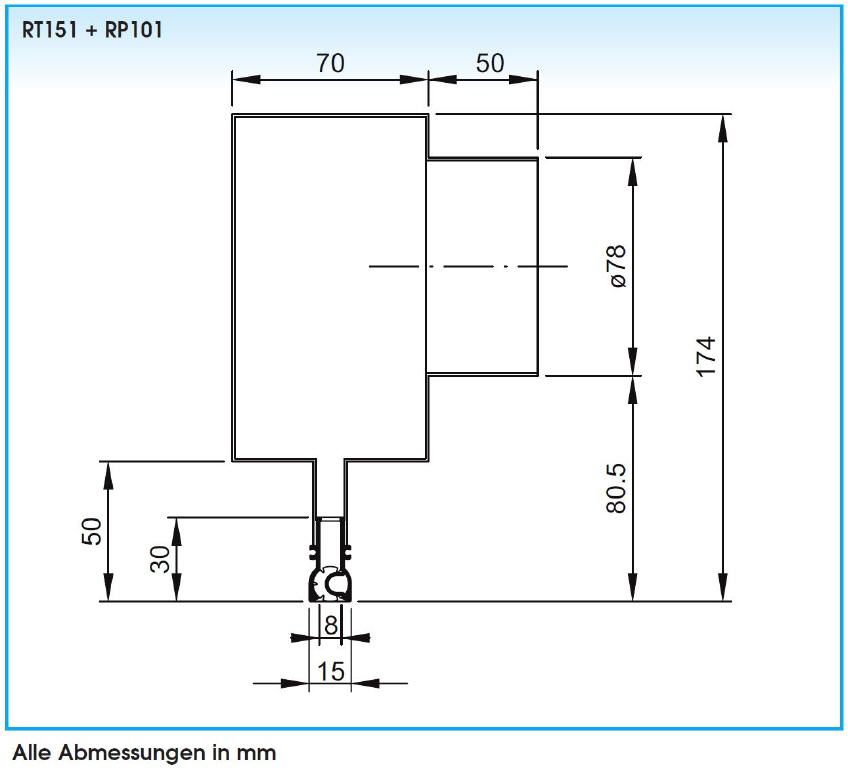

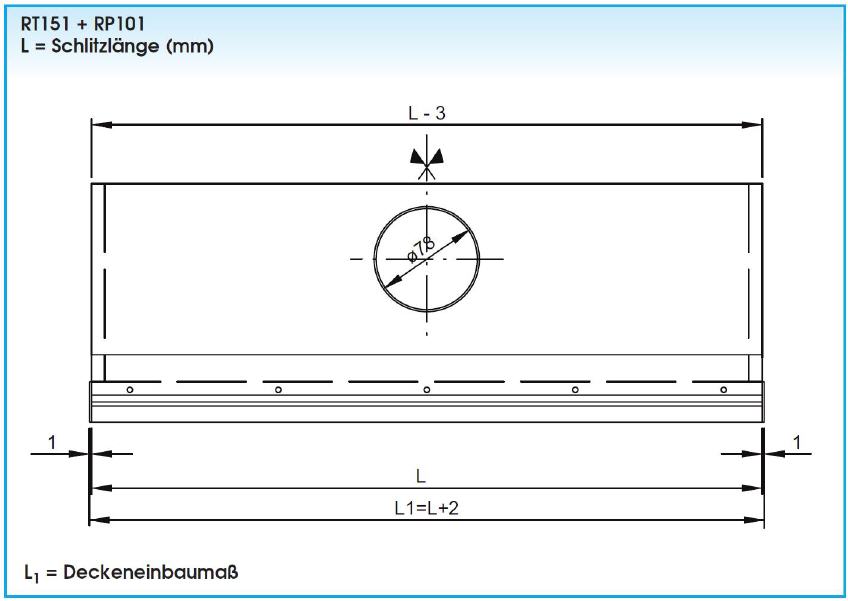

Mit oder ohne Mengenregulierung im Anschlussstutzen - für Abmessungen ≤ 1600 mm: 1 Anschlussstutzen rund - für Abmessungen ≥ 1601 mm: 2 Anschlussstutzen rund
Ausführungen:
• Profilschienen aus stranggepresstem Aluminium naturfarbig eloxiert; auf Anfrage werden die Auslässe lackiert in RAL nach Wahl
• Die Walzen, gefertigt aus ABS Kunststoff, sind standard schwarz oder weiss
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung

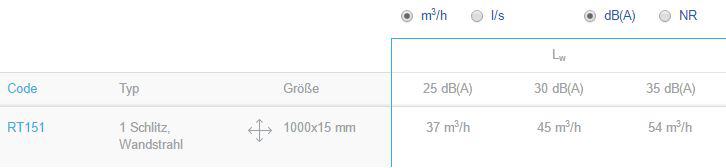

Auswahl des Deckenauslasses nach Standardwerten
Bestimmung der Nenngrößen
Montage
• Der Walzenschlitzauslass wird (auf Anfrage bei Grada Int.) festgenietet am Kasten
• Der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängelaschen sind auf Anfrage (Mehrpreis) erhältlich.
Ausschreibungstext
Beispiel:
Walzenschlitzdurchlass aus Aluminium, RAL 9005 schwarz lackiert, mit Frontbreite 15 mm, geeignet für den Einbau in den Fugen zwischen Deckenpaneelen. Der Auslass ist ausgestattet mit schwarzen verdrehbaren Walzen aus ABS Kunststoff um die gewünschte Luftaustrittsrichtung einzustellen.
Mit Anschlusskasten isoliert, mit seitlich angeordnetem, rundem Anschlussstutzen der ausgestattet ist mit einer verstellbarer Mengenregulierung.
